Ящики комплектные пусковые серии ЯК5101

Общие сведения

Ящики комплектные пусковые серии ЯК5101 предназначены для управления приводами различных механизмов при напряжении до 380 В переменного тока частотой 50, 60 Гц.
Они могут применяться для оснащения комбикормовых заводов, мельничных комбинатов, хлебозаводов, зернохранилищ, пивоваренных заводов, предприятий пищевой и кондитерской промышленности и других отраслей хозяйства.

Структура условного обозначения

ЯК5101-ХХХХХУ3:
ЯК - ящик комплектный;
5 - класс (НКУ управления асинхронными электродвигателями
трехфазного тока с короткозамкнутым ротором);
1 - группа в классе 5 (НКУ управления нереверсивным
двигателем);
01 - порядковый номер в группе;
ХХ - исполнение по току (23-2 А, 27-5 А, 29-8 А, 33-20 А,
36-40 А);
Х - номинальное напряжение силовой цепи (7-380 В, 50 и 60 Гц);
Х - номинальное напряжение вспомогательной цепи (4-200 В, 50 и
60 ц);
Х - дополнительный признак (С - наличие встроенных
штепсельных соединений);
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 40 до 40°С.
Относительная влажность воздуха до 98% при температуре 25°С.
Окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не должна быть насыщенной токопроводящей пылью и водными парами в концентрациях более 15 мг/м³.
Рабочее положение в пространстве вертикальное, допускается отклонение от вертикали до 5° в любую сторону.
Группа условий эксплуатации в части воздействия механических факторов внешней среды М1 по ГОСТ 17516-72: вибрация до 35 Гц при ускорении 0,5 g и отсутствии ударных нагрузок.
Степень защиты от окружающей среды в соответствии с требованиями правил устройства электроустановок (ПУЭ) IР54 по ГОСТ 14254-80.
Техника безопасности по ГОСТ 12.2.007.7-83, ГОСТ 12.1.004-85 и ГОСТ 12.2.007.0-75.
Ящики комплектные пусковые соответствуют ТУ 16-95 ИЖТП.656300.003 ТУ. ТУ 16-95 ИЖТП.656300.003 ТУ

Технические характеристики

Номинальное напряжение, В: силовой цепи - 380 вспомогательной цепи - 220 Частота тока, Гц - 50, 60 Режим работы - продолжительный Средний срок службы, лет - 10
Гарантийный срок - 2 года со дня ввода ящиков в эксплуатацию.
Масса ящиков комплектных пусковых, электрические параметры и количество аппаратуры, устанавливаемой в ящиках, приведены в табл. 1.

Таблица 1

Тип ящика комплектного пускового	Количество устанавливаемой аппаратуры, шт.									Выключа-тель кнопочный КЕ-011		Переключатель ПРС-63	Масса, кг, не более
	Автоматический выключатель с установкой расцепителя на ток, А				Пускатель нереверсивный (переменный ток 220 В)					Исполнение
					ПМЛ-11 I вел.			ПМЛ-21 II вел.	ПМЛ-31 III вел.
					Ток уставки теплового реле, А
	2,5	6,3	10	63	2	5	8	20	40	1	2
ЯК5101-2374У3	1				1					1	1	1	12,5
ЯК5101-2774У3		1				1				1	1	1	12,5
ЯК5101-2974У3			1				1			1	1	1	12,5
ЯК5101-3374У3								1		1	1	1	13
ЯК5101-3374СУ3								1		1	1	1	14
ЯК5101-3674У3				1					1	1	1	1	13
ЯК5101-3674СУ3				1					1	1	1	1	14

Типы ящиков и коды по ОКП приведены в табл. 2.

Таблица 2

Тип ящика комплектного пускового	Код по ОКП	Обозначение основного конструкторского документа
ЯК5101-2374У3	34 3115 4075	ЕИЛА.656337.442
ЯК5101-2774У3	34 3115 4076	ЕИЛА.656337.442
ЯК5101-2974У3	34 3115 4077	ЕИЛА.656337.442
ЯК5101-3374У3	34 3115 4078	ЕИЛА.656337.442
ЯК5101-3674У3	34 3115 4079	ЕИЛА.656337.442
ЯК5101-3374СУ3	34 3115 4081	ЕИЛА.656337.442
ЯК5101-3674СУ3	34 3115 4082	ЕИЛА.656337.442

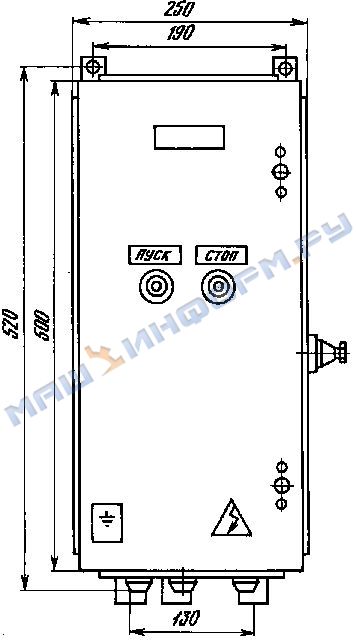

Ящики комплектные пусковые представляют собой законченные самостоятельные изделия и состоят из металлического корпуса, внутри которого размещена пускозащитная аппаратура. Конструктив корпуса ящика имеет размеры 500x250x180 мм. Дверь крепится к корпусу с помощью шарниров и замков, позволяющих регулировать усилие давления на уплотняющую прокладку. Дверь фиксируется в закрытом состоянии при помощи замка, открываемого специальным ключом.
Ввод кабелей в ящик производится через сальники. Провода и кабели в сальниках должны быть надежно уплотнены, а корпус ящика - заземлен. Для заземления ящика внутри корпуса имеются два винтовых зажима, один внутри (для зануления), другой - снаружи оболочки.
В ящиках ЯК5101-3374СУ3 и ЯК5101-3674СУ3 установлены штепсельные разъединители. Для ящиков со штепсельными разъединителями нагрузка не должна превышать 63 А.
В каждом ящике устанавливаются: один сальник диаметром 12 мм для кабелей с наружным диаметром 5-12 мм; два сальника диаметром 22 мм для кабелей с наружным диаметром 10-22 мм.
Кабели необходимо жестко зафиксировать до ввода в ящик на расстоянии 200-250 мм.
Ящики осуществляют пусковой режим и управление нереверсивными двигателями различных механизмов.

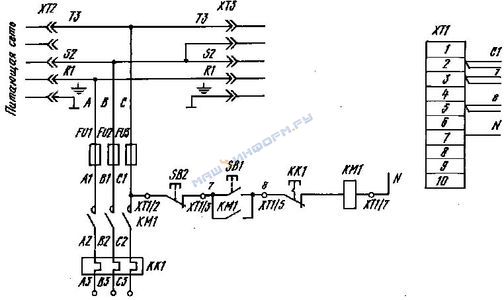

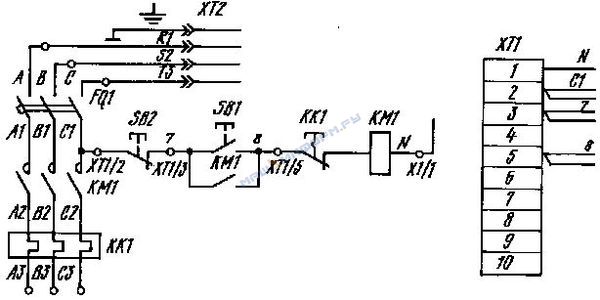

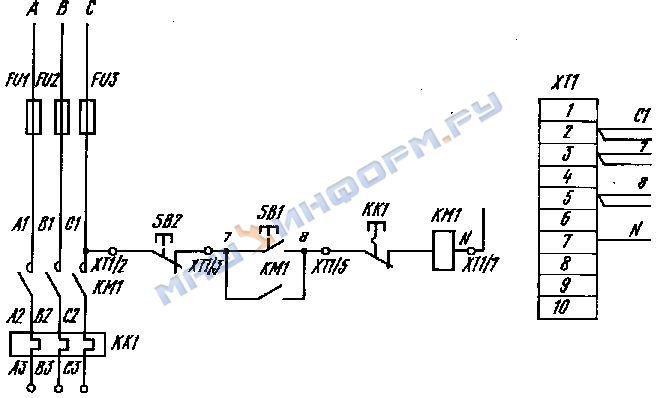

Схемы электрические принципиальные ящиков комплектных пусковых изображены на рис. 1-4.
