Блок регулирования температуры типа БРТ-1
Общие сведения
Блок регулирования температуры типа БРТ-1 предназначен для управления электроприводами в зависимости от температуры среды и устанавливается в низковольтных комплектных устройствах управления тепловыми машинами (теплогенераторами), оборудованием для регулирования микроклимата сельскохозяйственных помещений, холодильно-нагревательными машинами и другим оборудованием. БРТ-1Х-ХХ:
БРТ - блок регулирования температуры;
1 - номер разработки;
Х - модификация: Д1 - двухпозиционный контактный с замыканием
контактов реле при повышении температуры относительно
заданного значения; Д2 - двухпозиционный контактный с
замыканием контактов реле при понижении температуры
относительно заданного значения; ДБ - двухпозиционный
бесконтактный; Т - трехпозиционный контактный;
ТБ - трехпозиционный бесконтактный;
ХХ - исполнение по диапазону регулирования температуры, °С:
01 - от минус 25 до 25; 02 - от минус 20 до 20;
03 - от минус 5 до 5; 04 - от 0 до 40;
05 - от 20 до 100; 06 - от 0 до 150; 07 - от 100 до 150.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89 для климатического исполнения У2.
Высота над уровнем моря до 2000 м.
Температура окружающего воздуха от минус 30 до 50°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Группа механического исполнения М3 по ГОСТ 17516.1-90, вибрационные нагрузки по степени жесткости 1 по ГОСТ 20.57.406-81.
Рабочее положение устройства вертикальное, допускается отклонение от вертикали до 5° в любую сторону.
Степень защиты лицевой панели IР54, корпуса IР41 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007-83, ГОСТ 12.3.019-80, ГОСТ 12.1.004-85 и действующим "Правилам техники безопасности при эксплуатации электроустановок потребителей".
Блоки должны быть защищены от радиопомех и внешних электрических полей, возникающих при коммутации индуктивных нагрузок.
Блоки отвечают требованиям ТУ 16-90 ИЖТП.656111.081 ТУ. ТУ 16-90 ИЖТП.656111.081 ТУ
Технические характеристики
Напряжение питания, В - 220 Допустимое отклонение напряжения от номинального значения, % - +10 Частота тока, Гц - 50+1 Зона возврата при изменении входного - 0,107 сигнала для блоков БРТ-1Д1, БРТ-1Д2, - (0,5°С+20%)...2,14 БРТ-1ДБ, Ом - (10°С+20%) Зона нечувствительности при изменении - 0,107 входного сигнала для блоков БРТ-1Т, - (0,5°С+20%)...2,14 БРТ-1ТБ, Ом - (10°С+20%) Линия связи блока с термопреобразователем сопротивления типа ТСМ - Трехпроводная, экранированная Длина линии связи, мм, не более - 300 Сопротивление каждой жилы, Ом - 5 Коммутационная способность выходных цепей блоков: БРТ-1Д, БРТ-1Т, А: переменного тока частотой 50 Гц, напряжением 220 В при соs j ?0,35 - 0,4 постоянного тока при напряжении 110 В - 0,25 БРТ-1ДБ, БРТ-1ТБ постоянного тока при напряжении 15 В, мА - 100 Энергия потребления блоков, В·А, не более - 5 Масса, кг, не более - 1,6
Изменение установки задания регулируемой температуры при изменении температуры окружающего воздуха от 20+5°С в диапазоне от минус 30 до 50°С не более + 0,3°С на каждые 10°С.
Изменение установки задания регулируемой температуры от изменения сопротивления линии связи, соединяющей блок с термопреобразователем, не более + 0,25°С на 1 Ом.
Изменение установки задания регулируемой температуры, вызванное изменением напряжения питания в пределах + 10% номинального значения, не более + 0,2°С.
Блоки трехпозиционные контактные БРТ-1Т и бесконтактные БРТ-1ТВ обеспечивают включение нагрузки и светодиодной сигнализации при понижении и при повышении регулируемой температуры относительно заданного значения.
Блоки двухпозиционные контактные БРТ-1Д1, БРТ-1Д2 и бесконтактные БРТ-1ДБ обеспечивают включение нагрузки и светодиодной сигнализации при повышении или понижении регулируемой температуры относительно заданного значения, что оговаривается при заказе блока и осуществляется на заводе путем установки перемычек на выходном разъеме.
Схемы внешних подсоединений блоков приведены на рис. 1-3.

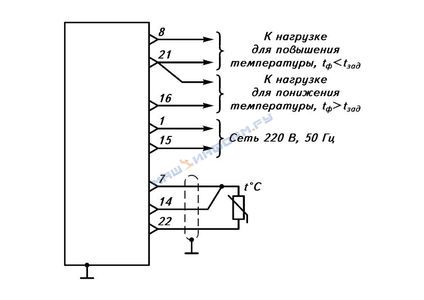

Схема внешних подключений блока типа БРТ-1Д:
t и tад - фактическая температура и температура задания
Схема внешних подключений блока типов БРТ-1ТБ и БРТ-1ДБ:
t и tад - по рис. 1
Схема внешних подключений блока типов БРТ-1Т:
t и tад - по рис. 1
Блоки - изделия невосстанавливаемые.
Средняя наработка на отказ - не менее 50 000 ч. Критерием отказа является несоответствие блоков по зоне возврата и зоне нечувствительности.
Средний срок сохраняемости - не менее 2 лет до ввода в эксплуатацию.
Гарантийный срок - 2 года со дня включения блоков в эксплуатацию, но не более 2,5 лет со дня отгрузки заводом-изготовителем.
При отклонении регулируемой температуры от заданного значения в двухпозиционном контактном блоке включается одно реле, а в трехпозиционном контактном блоке одно из двух реле, контакты которых используются в цепях управления электроприводами тепловых машин. В бесконтактном исполнении для управления используется сигнал одного или двух транзисторных выходов блока.
Установка требуемого значения регулируемой температуры осуществляется в шкале "t°С", а зоны возврата (нечувствительности) - по шкале " D(н)°С". Ось ручки установки регулируемой температуры, имеющая шлиц, выведена через прозрачную крышку прибора наружу, что позволяет устанавливать требуемое значение, не снимая крышки. Установка зоны возврата (нечувствительности) производится только при снятой крышке.
Блок представляет собой самостоятельное изделие, заключенное в пластмассовый корпус с прозрачной крышкой. Выходной разъем и реле установлены и закреплены на металлическом шасси, которое является несущим элементом всей конструкции.
Габаритные и установочные размеры блоков приведены на рис. 4.
Общий вид, габаритные и установочные размеры блоков типа БРТ-1:
I - разметка панели под крепление прибора
В комплект поставки входят: блок регулирования (тип согласно заказу), термопреобразователь сопротивления, кронштейн, винт (4 шт.), паспорт ИЖТП.656111.081 ПС. Блоки классифицируются по диапазону задания температуры среды, °С:
от минус 25 до 25, цена деления 1,0;
от минус 20 до 20, цена деления 1,0;
от минус 5 до 5, цена деления 0,2;
от 0 до 40, цена деления 1,0;
от 20 до 100, цена деления 2,0;
от 0 до 150, цена деления 3,0;
от 100 до 150, цена деления 3,0.
