Ящики управления типа Я9100
Общие сведения
Ящики предназначены для управления механическими прессами и листовыми ножницами с усилием до 2500 кН, имеющими пневмомуфту включения со сдвоенным сблокированным воздухораспределителем на электропневматических вентилях, один электродвигатель главного привода и до трех электродвигателей вспомогательного привода. К вспомогательному приводу относят электродвигатели системы смазки и механизации неосновных операций (наклон станины, стола, перемещение заднего упора и др.).
Ящики управления серии Я9100 изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
Я91ХХ-ХХХХХХ4:
Я - ящик;
9 - класс НКУ: управление специальными приводами;
1 - группа класса НКУ: автоматическое управление различными
механизмами;
ХХ - исполнение по усилию кузнечно-прессовых машин:
01 - управление кузнечно-прессовыми машинами усилием
до 1000 кН;
02 - управление кузнечно-прессовыми машинами усилием
от 1000 до 2500 кН;
ХХ - исполнение по номинальному току цепи главного привода:
22 - 1,6 А; 28 - 6,3 А; 30 - 10 А; 32 - 16 А;
34 - 25 А; 36 - 40 А; 38 - 63 А; 39 - 80 А;
Х - исполнение по номинальному напряжению и частоте тока
силовой цепи:
4 - 220 В, 50 Гц; 5 - 230 В, 50 Гц; 6 - 240 В, 50 Гц;
7 - 380 В, 50 Гц; 8 - 400 В, 50 Гц; 9 - 415 В, 50 Гц;
Б - 220 В, 60 Гц; В - 380 В, 60 Гц; Г - 440 В, 60 Гц;
Х - исполнение по номинальному напряжению и частоте тока цепей
управления приводами: 3 - 110 В, 50 Гц; П - 110 В, 60 Гц;
Х - исполнение по наличию вспомогательного привода и ножниц:
без индекса - с вспомогательными приводами;
А - без вспомогательных приводов; Б - для ножниц;
Х4 - климатическое исполнение (УХЛ; О) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря 2000 м.
Верхнее значение температуры окружающего воздуха 35°С для исполнения УХЛ4 и 45°С для исполнения О4.
Верхнее значение относительной влажности окружающего воздуха 80% при 25°С или 98% при 35°С и при более низких температурах без конденсации влаги соответственно для исполнений УХЛ4 и О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и химически агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Рабочее положение ящика в пространстве вертикальное. Допускается отклонение от вертикали в любую сторону не более 5°.
Степень защиты IР43 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.7-83, ГОСТ 12.2. 017-76, а также требованиям ССБТ на комплектующие изделия, изготовляемые предприятием-изготовителем ящиков, а также действующим "Правилам технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей".
Ящики для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 16-656.093-85. ТУ 16-656.093-85
Технические характеристики
Основные параметры ящиков, приведены в табл. 2.
Таблица 2
Наименование параметра | Значение параметров для ящиков | Примечание | |
Я9101 | Я9102 | ||
Напряжение сети, В | См. табл. 1 | Трехфазный ток | |
Частота сети, Гц | См. табл. 1 | ||
Номинальное напряжение цепей управления, В: | См. табл. 1 | Переменный ток | |
каналом муфты-тормоза | 24 | Средневыпрямленное значение | |
каналом подвижного защитного экрана | 24 | ||
электромеханическим счетчиком | 24 | ||
Номинальное напряжение цепи местного освещения (и линии реза), В | 24 | Переменный ток | |
Максимальный ток каналов управления, А: | 0,9 | Средневыпрямленное значение | |
электромеханическим счетчиком, не менее | 0,2 | ||
муфтой-тормозом, не менее | 0,9 | ||
Уровни входных сигналов управления, В: | 15–24 0–6 | Логическая "1" Логическая "0" | |
от кнопок (педали) управления | 24 | – | |
Количество каналов управления | 2 | – | |
Ток уставки теплового реле главного привода, А | См. табл. 1 | – | |
Количество электродвигателей вспомогательных приводов: | 1 См. табл. 1 | – – | |
Наибольшая мощность электродвигателя, кВт: | 10 0,25 | 40 1 | – – |
для механизации неосновных операций | 1 | 2,2 | – |
Мощность цепи местного освещения, Вт: | 60 250 | 250 250 | – – |
Режим работы продолжительный; охлаждение естественное воздушное.
Допустимое отклонение от номинального значения напряжения:
питающей сети + 10%;
цепей управления и уровней входных сигналов от плюс 10 до минус 15%.
Габаритные, установочные, присоединительные размеры и масса соответствуют указанным на рис. 1 и 2.

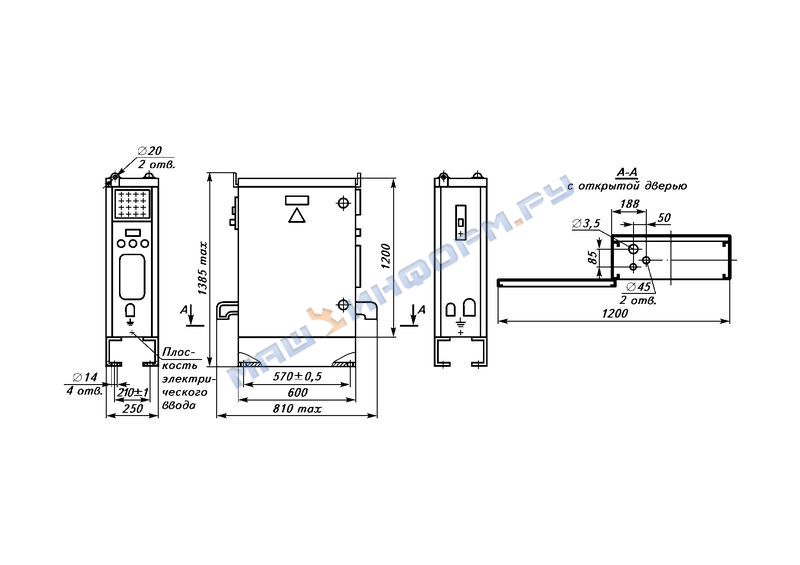

Общий вид, габаритные, установочные и присоединительные размеры ящика управления Я9101. Масса 55 кг
Общий вид, габаритные, установочные и присоединительные размеры ящика управления типа Я9102. Масса 80 кг
Наработка на отказ - 5000 ч.
Среднее время восстановления не более 20 мин.
Средний срок службы - 12 лет.
Устройства Я9100 конструктивно выполнены в виде металлических ящиков с запирающейся дверью, внутри которых расположены электрические аппараты и кассеты логического управления.
С левой стороны ящика расположена рукоятка привода вводного автоматического выключателя питания, а с правой - панель индикации, кнопка включения насоса смазки, электромеханический счетчик ходов и запираемый отсек переключения режимов работы и органов управления.
Электрическая схема ящиков Я9100 по функциональному признаку может быть условно разделена на следующие узлы (блоки):
узел управления электродвигателями приводов;
блок логического управления;
узел сигнализации режимов работы;
узел местного освещения (и освещения линии реза).
В комплект поставки входят: ящик, запасные части по ведомости ИЖТШ.656352.007 ЗИ или ИЖТШ.656352.008 ЗИ - 1 компл., паспорт. Типоисполнение ящиков соответствует табл. 1.
Таблица 1
Типоисполнение | Напряжение, В и частота тока, Гц | Ток уставки теплового реле главного привода, А | Количество вспомогательных приводов, шт. | |
силовой цепи | цепей управления приводами | |||
УПРАВЛЕНИЕ МАШИНАМИ УСИЛИЕМ ДО 1000 кН | ||||
ПРЕССЫ | ||||
Для внутригосударственных поставок | ||||
Я9101-2273АУХЛ4 Я9101-2873АУХЛ4 Я9101-3073АУХЛ4 Я9101-3273АУХЛ4 Я9101-3473АУХЛ4 | 380; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Для поставок на экспорт в страны с умеренным климатом | ||||
Я9101-2273АУХЛ4 Я9101-2873АУХЛ4 Я9101-3073АУХЛ4 Я9101-3273АУХЛ4 Я9101-3473АУХЛ4 | 380; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-22ВПАУХЛ4 | 380; 60 | 110; 60 | 1,6 | – |
Я9101-28ВПАУХЛ4 Я9101-30ВПАУХЛ4 Я9101-32ВПАУХЛ4 Я9101-34ВПАУХЛ4 | 380; 60 | 110; 60 | 6,3 10 16 25 | – |
Я9101-22БПАУХЛ4 Я9101-28БПАУХЛ4 Я9101-30БПАУХЛ4 Я9101-32БПАУХЛ4 Я9101-34БПАУХЛ4 | 220; 60 | 110; 60 | 1,6 6,3 10 16 25 | – |
Я9101-2243АУХЛ4 Я9101-2843АУХЛ4 Я9101-3043АУХЛ4 Я9101-3243АУХЛ4 Я9101-3443АУХЛ4 | 220; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-2253АУХЛ4 Я9101-2853АУХЛ4 Я9101-3053АУХЛ4 Я9101-3253АУХЛ4 Я9101-3453АУХЛ4 | 230; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-2263АУХЛ4 Я9101-2863АУХЛ4 Я9101-3063АУХЛ4 Я9101-3263АУХЛ4 Я9101-3463АУХЛ4 | 240; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-2283АУХЛ4 Я9101-2883АУХЛ4 Я9101-3083АУХЛ4 Я9101-3283АУХЛ4 | 400; 50 | 110; 50 | 1,6 6,3 10 16 | – |
Я9101-2293АУХЛ4 Я9101-2893АУХЛ4 Я9101-3093АУХЛ4 | 415; 50 | 110; 50 | 1,6 6,3 10 | – |
Я9101-3293АУХЛ4 | 415; 50 | 110; 50 | 16 | – |
Я9101-22ГПАУХЛ4 Я9101-28ГПАУХЛ4 Я9101-30ГПАУХЛ4 Я9101-32ГПАУХЛ4 | 440; 60 | 110; 60 | 1,6 6,3 10 16 | – |
Для поставок на экспорт в страны с тропическим климатом | ||||
Я9101-2273АО4 Я9101-2873АО4 Я9101-3073АО4 Я9101-3273АО4 Я9101-3473АО4 | 380; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-22ВПАО4 Я9101-28ВПАО4 Я9101-30ВПАО4 Я9101-32ВПАО4 Я9101-34ВПАО4 | 380; 60 | 110; 60 | 1,6 6,3 10 16 25 | – |
Я9101-22БПАО4 Я9101-28БПАО4 | 220; 60 | 110; 60 | 1,6 6,3 | – |
Я9101-30БПАО4 Я9101-32БПАО4 Я9101-34БПАО4 | 220; 60 | 110; 60 | 10 16 25 | – |
Я9101-2243АО4 Я9101-2843АО4 Я9101-3043АО4 Я9101-3243АО4 Я9101-3443АО4 | 220; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-2253АО4 Я9101-2853АО4 Я9101-3053АО4 Я9101-3253АО4 Я9101-3453АО4 | 230; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-2263АО4 Я9101-2863АО4 Я9101-3063АО4 Я9101-3263АО4 Я9101-3463АО4 | 240; 50 | 110; 50 | 1,6 6,3 10 16 25 | – |
Я9101-2283АО4 Я9101-2883АО4 Я9101-3083АО4 Я9101-3283АО4 | 400; 50 | 110; 50 | 1,6 6,3 10 16 | – |
Я9101-2293АО4 Я9101-2893АО4 Я9101-3093АО4 Я9101-3293АО4 | 415; 50 | 110; 50 | 1,6 6,3 10 16 | – |
Я9101-22ГПААО4 Я9101-28ГПААО4 Я9101-30ГПАО4 Я9101-32ГПАО4 | 440; 60 | 110; 60 | 1,6 6,3 10 16 | – |
НОЖНИЦЫ | ||||
Для внутригосударственных поставок | ||||
Я9101-2873БУХЛ4 Я9101-3073БУХЛ4 Я9101-3273БУХЛ4 Я9101-3473БУХЛ4 | 380; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Для поставок на экспорт в страны с умеренным климатом | ||||
Я9101-2873БУХЛ4 Я9101-3073БУХЛ4 Я9101-3273БУХЛ4 Я9101-3473БУХЛ4 | 380; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-28ВПБУХЛ4 Я9101-30ВПБУХЛ4 Я9101-32ВПБУХЛ4 Я9101-34ВПБУХЛ4 | 380; 60 | 110; 60 | 6,3 10 16 25 | 1 |
Я9101-28БПБУХЛ4 Я9101-30БПБУХЛ4 Я9101-32БПБУХЛ4 Я9101-34БПБУХЛ4 | 220; 60 | 110; 60 | 6,3 10 16 25 | 1 |
Я9101-2843БУХЛ4 Я9101-3043БУХЛ4 Я9101-3243БУХЛ4 Я9101-3443БУХЛ4 | 220; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-2853БУХЛ4 Я9101-3053БУХЛ4 Я9101-3253БУХЛ4 Я9101-3453БУХЛ4 | 230; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-2863БУХЛ4 Я9101-3063БУХЛ4 Я9101-3263БУХЛ4 Я9101-3463БУХЛ4 | 240; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-2883БУХЛ4 Я9101-3083БУХЛ4 Я9101-3283БУХЛ4 | 400; 50 | 110; 50 | 6,3 10 16 | 1 |
Я9101-2893БУХЛ4 Я9101-3093БУХЛ4 Я9101-3293БУХЛ4 | 415; 50 | 110; 50 | 6,3 10 16 | 1 |
Я9101-28ГПБУХЛ4 Я9101-30ГПБУХЛ4 Я9101-32ГПБУХЛ4 | 440; 60 | 110; 60 | 6,3 10 16 | 1 |
Для поставок на экспорт в страны с тропическим климатом | ||||
Я9101-2873БО4 Я9101-3073БО4 Я9101-3273БО4 Я9101-3473БО4 | 380; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-28ВПБО4 Я9101-30ВПБО4 Я9101-32ВПБО4 Я9101-34ВПБО4 | 380; 60 | 110; 60 | 6,3 10 16 25 | 1 |
Я9101-28БПБО4 Я9101-30БПБО4 Я9101-32БПБО4 Я9101-34БПБО4 | 220; 60 | 110; 60 | 6,3 10 16 25 | 1 |
Я9101-2843БО4 Я9101-3043БО4 Я9101-3243БО4 Я9101-3443БО4 | 220; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-2853БО4 Я9101-3053БО4 Я9101-3253БО4 Я9101-3453БО4 | 230; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-2863БО4 Я9101-3063БО4 Я9101-3263БО4 Я9101-3463БО4 | 240; 50 | 110; 50 | 6,3 10 16 25 | 1 |
Я9101-2883БО4 Я9101-3083БО4 Я9101-3283БО4 | 400; 50 | 110; 50 | 6,3 10 16 | 1 |
Я9101-2893БО4 Я9101-3093БО4 Я9101-3293БО4 | 415; 50 | 110; 50 | 6,3 10 16 | 1 |
Я9101-28ГПБО4 Я9101-30ГПБО4 Я9101-32ГПБО4 | 440; 60 | 110; 60 | 6,3 10 16 | 1 |
УПРАВЛЕНИЕ МАШИНАМИ УСИЛИЕМ ОТ 1000 ДО 2500 кН | ||||
ПРЕССЫ | ||||
Для внутригосударственных поставок | ||||
Я9102-3473УХЛ4 Я9102-3673УХЛ4 Я9102-3673АУХЛ4 Я9102-3873УХЛ4 Я9102-3973УХЛ4 | 380; 50 | 110; 50 | 25 40 40 63 80 | 2 |
Для поставок на экспорт в страны с умеренным климатом | ||||
Я9102-3473УХЛ4 Я9102-3673УХЛ4 Я9102-3673АУХЛ4 Я9102-3873УХЛ4 Я9102-3973УХЛ4 | 380; 50 | 110; 50 | 25 40 40 63 80 | 2 |
Я9102-34ВПУХЛ4 Я9102-36ВПУХЛ4 Я9102-36ВПАУХЛ4 Я9102-38ВПУХЛ4 Я9102-39ВПУХЛ4 | 380; 60 | 110; 60 | 25 40 40 63 80 | 2 |
Я9102-36БПУХЛ4 Я9102-36БПАУХЛ4 Я9102-38БПУХЛ4 Я9102-39БПУХЛ4 | 220; 60 | 110; 60 | 40 40 63 80 | 2 |
Я9102-3643УХЛ4 Я9102-3643АУХЛ4 Я9102-3843УХЛ4 Я9102-3943УХЛ4 | 220; 50 | 110; 50 | 40 40 63 80 | 2 |
Я9102-3653УХЛ4 Я9102-3653АУХЛ4 Я9102-3853УХЛ4 Я9102-3953УХЛ4 | 230; 50 | 110; 50 | 40 40 63 80 | 2 |
Я9102-3663УХЛ4 Я9102-3663АУХЛ4 Я9102-3863УХЛ4 Я9102-3963УХЛ4 | 240; 50 | 110; 50 | 40 40 63 80 | 2 |
Я9102-3483УХЛ4 Я9102-3683УХЛ4 Я9102-3683АУХЛ4 Я9102-3883УХЛ4 | 400; 50 | 110; 50 | 25 40 40 63 | 2 |
Я9102-3493УХЛ4 Я9102-3693УХЛ4 Я9102-3693АУХЛ4 Я9102-3893УХЛ4 | 415; 50 | 110; 50 | 25 40 40 63 | 2 |
Я9102-34ГПУХЛ4 Я9102-36ГПУХЛ4 Я9102-36ГПАУХЛ4 Я9102-38ГПУХЛ4 | 440; 60 | 110; 60 | 25 40 40 63 | 2 |
Для поставок на экспорт в страны с тропическим климатом | ||||
Я9102-3473О4 Я9102-3673О4 Я9102-3673АО4 Я9102-3873О4 Я9102-3973О4 | 380; 50 | 110; 50 | 25 40 40 63 80 | 2 |
Я9102-34ВПО4 Я9102-36ВПО4 Я9102-36ВПАО4 Я9102-38ВПО4 Я9102-39ВПО4 | 380; 60 | 110; 60 | 25 40 40 63 80 | 2 |
Я9102-36БАО4 Я9102-36БПАО4 | 220; 60 | 110; 60 | 40 40 | 2 |
Я9102-38БПО4 Я9102-39БПО4 | 220; 60 | 110; 60 | 63 80 | 2 |
Я9102-3643О4 Я9102-3643АО4 Я9102-3843О4 Я9102-3943О4 | 220; 50 | 110; 50 | 40 40 63 80 | 2 |
Я9102-3653О4 Я9102-3653АО4 Я9102-3853О4 Я9102-3953О4 | 230; 50 | 110; 50 | 40 40 63 80 | 2 |
Я9102-3663О4 Я9102-3663АО4 Я9102-3863О4 Я9102-3963О4 | 240; 50 | 110; 50 | 40 40 63 80 | 2 |
Я9102-3483О4 Я9102-3683О4 Я9102-3683AО4 Я9102-3883О4 | 400; 50 | 110; 50 | 25 40 40 63 | 2 |
Я9102-3493О4 Я9102-3693О4 Я9102-3693AО4 Я9102-3893О4 | 415; 50 | 110; 50 | 25 40 40 63 | 2 |
Я9102-34ГПО4 Я9102-36ГПО4 Я9102-36ГПAО4 Я9102-38ГПО4 | 440; 60 | 110; 60 | 25 40 40 63 | 2 |
НОЖНИЦЫ | ||||
Для внутригосударственных поставок | ||||
Я9102-3473БУХЛ4 Я9102-3673БУХЛ4 Я9102-3873БУХЛ4 Я9102-3973БУХЛ4 | 380; 50 | 110; 50 | 25 40 63 80 | 2 |
Для поставок на экспорт в страны с умеренным климатом | ||||
Я9102-3473БУХЛ4 Я9102-3673БУХЛ4 Я9102-3873БУХЛ4 Я9102-3973БУХЛ4 | 380; 50 | 110; 50 | 25 40 63 80 | 2 |
Я9102-34ВПБУХЛ4 Я9102-36ВПБУХЛ4 Я9102-38ВПУХЛ4 Я9102-39ВПУХЛ4 | 380; 60 | 110; 60 | 25 40 63 80 | 2 |
Я9102-36ВПБУХЛ4 Я9102-38БПБУХЛ4 Я9102-39БПБУХЛ4 | 220; 60 | 110; 60 | 40 63 80 | 2 |
Я9102-3643БУХЛ4 Я9102-3843БУХЛ4 Я9102-3943БУХЛ4 | 220; 50 | 110; 50 | 40 63 80 | 2 |
Я9102-3653БУХЛ4 Я9102-3853БУХЛ4 Я9102-3953БУХЛ4 | 230; 50 | 110; 50 | 40 63 80 | 2 |
Я9102-3663БУХЛ4 Я9102-3863БУХЛ4 Я9102-3963БУХЛ4 | 240; 50 | 110; 50 | 40 63 80 | 2 |
Я9102-3483БУХЛ4 Я9102-3683БУХЛ4 Я9102-3883БУХЛ4 | 400; 50 | 110; 50 | 25 40 63 | 2 |
Я9102-3493БУХЛ4 Я9102-3693БУХЛ4 Я9102-3893БУХЛ4 | 415; 50 | 110; 50 | 25 40 63 | 2 |
Я9102-34ГПБУХЛ4 Я9102-36ГПБУХЛ4 Я9102-38ГПБУХЛ4 | 440; 60 | 110; 60 | 25 40 63 | 2 |
Для поставок на экспорт в страны с тропическим климатом | ||||
Я9102-3473БО4 Я9102-3673БО4 Я9102-3873БО4 Я9102-3973БО4 | 380; 50 | 110; 50 | 25 40 63 80 | 2 |
Я9102-34ВПБО4 Я9102-36ВПБО4 Я9102-38ВПБО4 Я9102-39ВПБО4 | 380; 60 | 110; 60 | 25 40 63 80 | 2 |
Я9102-36БПБО4 Я9102-38БПБО4 Я9102-39БПБО4 | 220; 60 | 110; 60 | 40 63 80 | 2 |
Я9102-3643БО4 Я9102-3843БО4 Я9102-3943БО4 | 220; 50 | 110; 50 | 40 63 80 | 2 |
Я9102-3653БО4 Я9102-3853БО4 Я9102-3953БО4 | 230; 50 | 110; 50 | 40 63 80 | 2 |
Я9102-3663БО4 Я9102-3863БО4 Я9102-3963БО4 | 240; 50 | 110; 50 | 40 63 80 | 2 |
Я9102-3483БО4 Я9102-3683БО4 Я9102-3883БО4 | 400; 50 | 110; 50 | 25 40 63 | 2 |
Я9102-3493БО4 Я9102-3693БО4 Я9102-3893БО4 | 415; 50 | 110; 50 | 25 40 63 | 2 |
Я9102-34ГПБО4 Я9102-36ГПБО4 Я9102-38ГПБО4 | 440; 60 | 110; 60 | 25 40 63 | 2 |
Во всех типоисполнениях предусмотрено управление электродвигателем системы смазки.
