Устройства низковольтные комплектные типа БРГБ
Общие сведения
Устройства низковольтные комплектные типа БРГБ предназначены для управления реверсивными и нереверсивными тиристорными выпрямительными мостами двухзонного регулирования скорости привода лебедки буровой установки и встраиваются в шкаф управления электрооборудования буровой установки.
Структура условного обозначения
БРГБЗ-07-38-ХХ-Х3:
БРГ - тип устройства;
БЗ - обозначение варианта по возможности изменения направления
тока в цепи нагрузок управляемых тиристорных мостов (З -
система с "зависимым" управлением возбуждения двухзонного
регулирования скорости лебедки);
07 - обозначение варианта по виду нагрузки (07 - управление
для нереверсивного блока напряжением якоря и для
реверсивного блока током возбуждения двигателя привода
лебедки);
38 - обозначение по номинальному току управляемого
тиристорного выпрямителя 38 - 63 А (для возбудителей);
ХХ - обозначение величины напряжения, питающего цепи
управления при частоте: 07 - 380 В; 50, 60 Гц; 08 - 400 В;
50 Гц; 09 - 415 В; 50 Гц; ОТ - 440 В; 60 Гц;
Х3 - климатическое исполнение У, Т и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 2000 м; при высоте до 4300 м над уровнем моря допускается использовать устройства климатического исполнения Т3.
Верхнее значение рабочей температуры окружающего воздуха 45°С.
Нижнее значение рабочей температуры окружающего воздуха минус 40°С; при эксплуатации в нерабочем состоянии (для эксплуатационного хранения и транспортирования) нижнее значение температуры окружающего воздуха минус 50°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию и снижающих параметры устройств в недопустимых пределах.
Устройства соответствуют группе условий эксплуатации М18 по ГОСТ 17516-72.
Режим работы длительный, охлаждение естественное, воздушное.
Степень защиты устройства IР00 по ГОСТ 14254-80. Климатическое исполнение У3 и Т3 по ГОСТ 15150-69 и ГОСТ 15543-70.
Изоляция сухих, не бывших в эксплуатации устройств при нормальных климатических условиях в течение 1 мин выдерживает без пробоя и перекрытия по поверхности испытательные напряжения переменного тока частотой 50 Гц, в соответствии с ГОСТ 12434-83.
В части требований безопасности устройства должны соответствовать требованиям ГОСТ 12.2.007.7-83 и "Правил устройства электроустановок".
Устройства соответствуют ТУ16-656.091-85. ТУ 16-656.091-85
Технические характеристики
Напряжение питающей сети линейное, В - 380, 400, 415, 440 Допустимые отклонения напряжения сети, % - +10 -15 Частота питающей сети, Гц - 50, 60 Вид схемы включения вентилей управляемого тиристорного выпрямителя - трехфазная мостовая схема Уровень входного сигнала, В - 0+10 Диапазон регулирования фазы выходных импульсов, % - 100 Номинальная выходная мощность управляемого выпрямителя (для якорной цепи двигателя лебедки), кВт - 500 Потребляемая мощность, Вт, не более: по цепям управления - 20 по цепям формирователей импульсов - 120
Срок службы устройств - 10 лет. Средняя наработка на отказ - не менее 5000 ч, доверительная вероятность 0,8. Среднее время восстановления 0,5 ч.
Гарантийный срок эксплуатации - 2 года. Исчисление гарантийных сроков производится по ГОСТ 22352-77.
Конструкция и принцип действия
Функциональные блоки (рис. 1-3), входящие в состав комплектного устройства, конструктивно выполнены на платах с применением печатного монтажа и размещены в унифицированных кассетах нереверсивных и реверсивных блоков управления и блока регуляторов, встраиваемых в шкаф управления электрооборудования буровой установки.

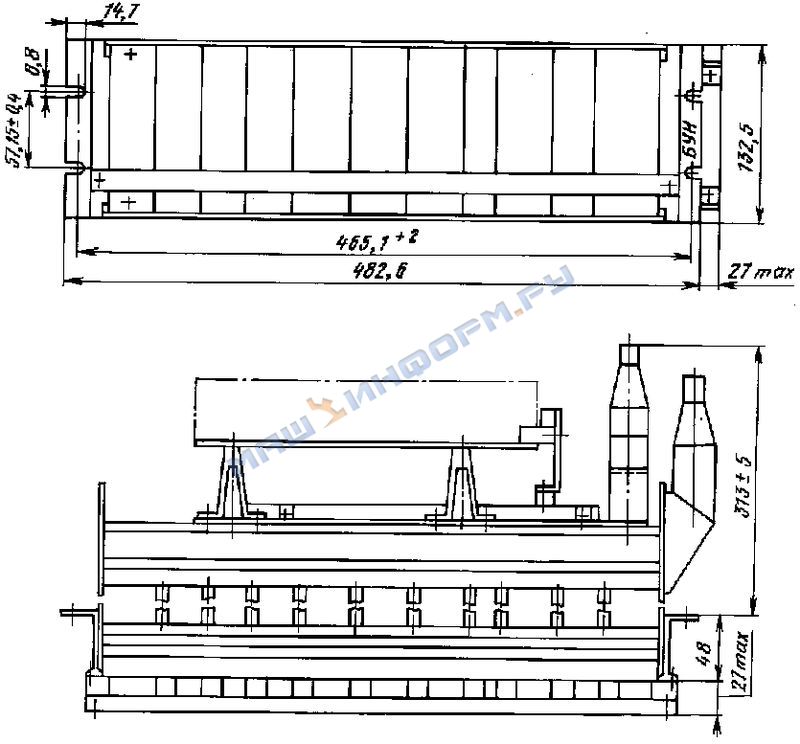

Блок управления нереверсивный БУН. Масса не более 7,5 кг

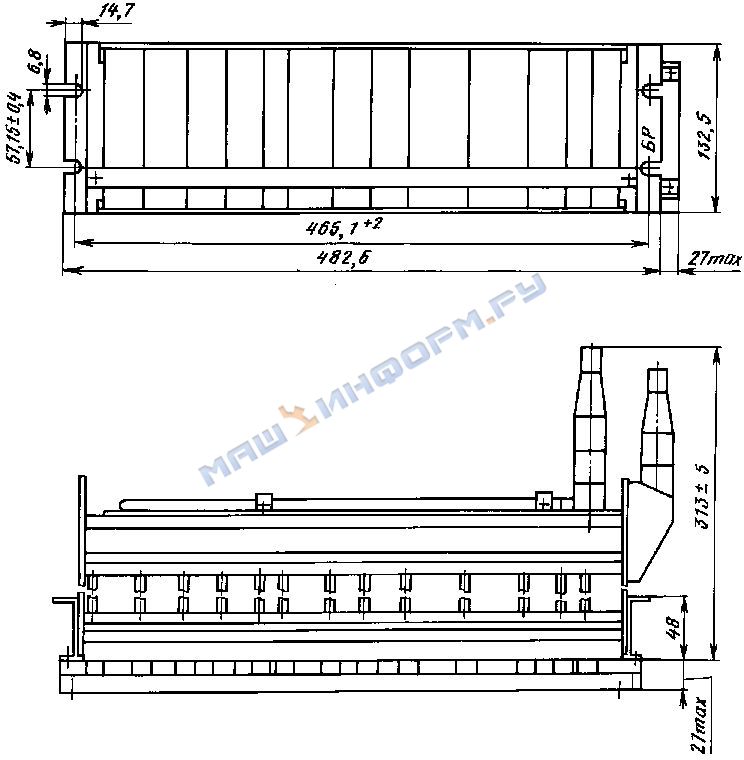

Блок регуляторов БР. Масса не более 9,7 кг

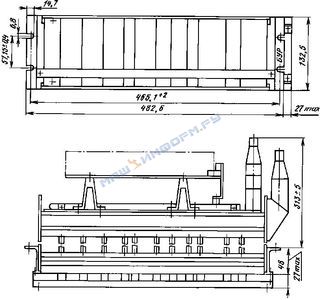

Блок управления реверсивный БУР. Масса не более 8, 6 кг
Присоединение плат к схеме кассеты, а также кассет к схеме шкафа управления осуществляется с применением штепсельных разъемов.
Трансформаторы питания собственных нужд (рис. 4, 5) имеют модульную конструкцию и штепсельные разъемы для присоединения к схеме.

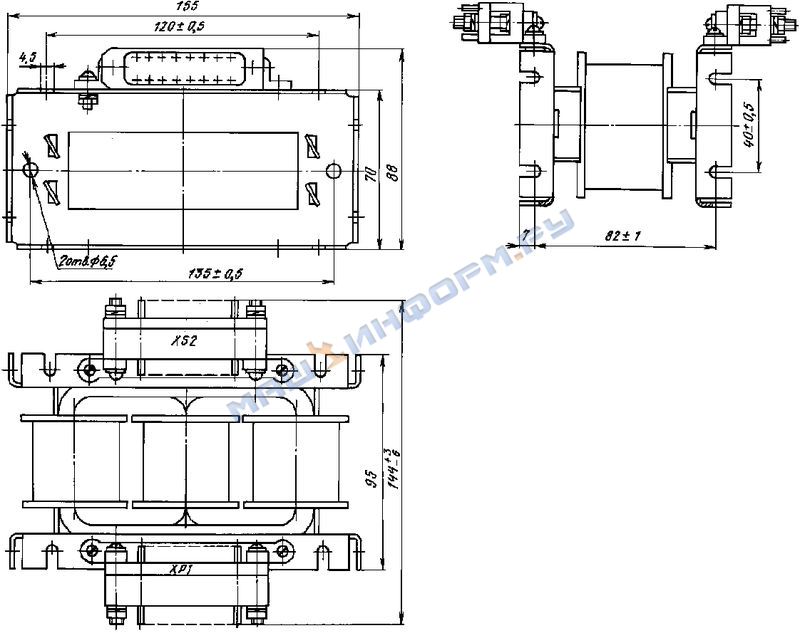

Трансформатор питания и синхронизации ТПС. Масса не более 2,28 кг. Размеры с допусками контролируемые

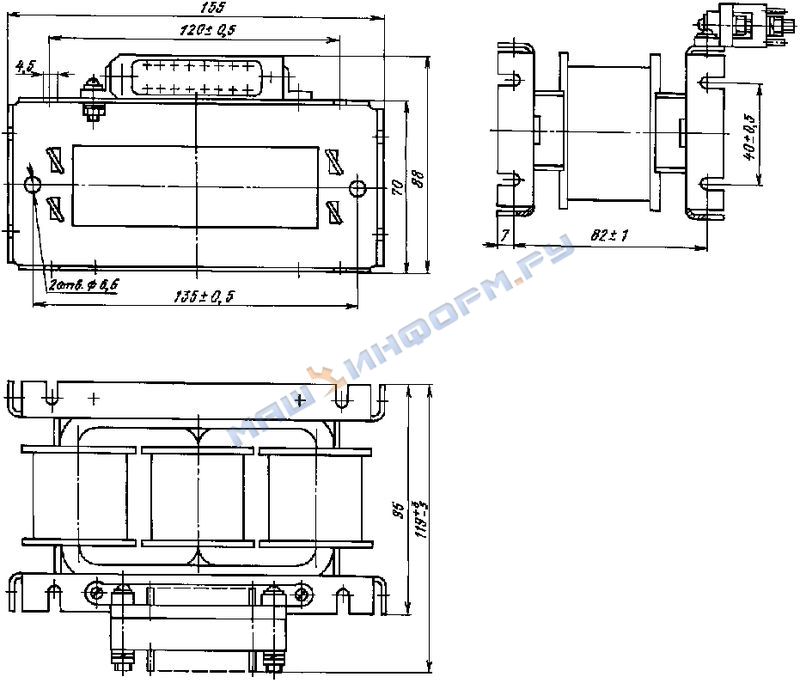

Трансформатор питания выпрямителя ТПВ. Масса не более 2,6 кг. Размеры с допусками контролируемые
В комплект поставки входят: блок управления реверсивный БУР;
блок управления нереверсивный БУН; блок регуляторов БР; трансформатор питания и синхронизации ТПС; трансформатор питания выпрямителя ТПВ;
комплект ЗИП-0; техническое описание и инструкция по эксплуатации ИЖТШ.651142.006 ТО; паспорт ИЖТШ.651142.006 ПС. Классификация устройств приведена в таблице.
Таблица
| Шкаф | Обозначение чертежа общего вида | Габаритные размеры, мм | Масса, кг | ||
| длина | ширина | глубина | |||
| Возбуждения генераторов | ЖИБЦ.656458.001-01 | 2200 | 1600 | 800 | 800 |
| Возбуждения двигателей | ЖИБЦ.656453.003 | 2200 | 1500 | 800 | 432 |
| Управления возбуждением синхронного двигателя | ЖИБЦ.656421.007 | 1600 | 800 | 800 | 350 |
