Устройства комплектные низковольтные управления электроприводами технологических механизмов морских буровых установок
Общие сведения
Устройства комплектные низковольтные предназначены для управления электроприводами постоянного тока технологических механизмов морских буровых установок СПБУ-6000/100, ППБУ-6000/200 и др., а также бурового судна и морских стационарных платформ.
НКУ имеют три типоисполнения:
шкаф комплектного тиристорного устройства мощностью 1320 кВт типа Ш3301-5287 ОМ4;
щит с реакторами комплектного тиристорного устройства мощностью 1320 кВт типа Ш3302-5287 ОМ4;
шкаф реверсивных возбудителей типа Ш3303-3657 ОМ4.
НКУ типов Ш3301-5287 ОМ4 и Ш3302-5287 ОМ4 предназначены для питания якорей и обмоток возбуждения двигателей буровых и цементировочных насосов ротора и якоря двигателей подъемной лебедки.
НКУ типа Ш3303-3657 ОМ4 предназначено для питания обмоток возбуждения и реверса поля двигателей лебедки.
Структура условного обозначения
Ш33Х-ХХ7 ОМ4:
Ш - шкаф (щит);
3 - класс - со статическим полупроводниковым преобразователем
для электроприводов постоянного тока;
3 - группа - с нереверсивным тиристорным преобразователем для
питания якоря двигателя и нереверсивным возбудителем;
Х - порядковый номер разработки (01, 02, 03);
Х - исполнение по току (36 - 40 А, 52 - 1600 А);
Х - исполнение по напряжению силовой цепи (5 - напряжение
постоянного тока 440 В, 8 - напряжение постоянного тока
825 В);
7 - исполнение по напряжению цепи управления (380 В, 50 Гц);
ОМ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
Механические воздействия на НКУ по группе М31 ГОСТ 17516.1-90 в диапазоне частот вибрационных нагрузок от 5 до 30 Гц при ускорении 0,5 g. Ударные нагрузки 3 g (30 м/с3) при частоте от 40 до 80 ударов в минуту.
Транспортировка в части воздействия механических факторов Ж по ГОСТ 23216-78, в том числе в части воздействия климатических факторов по группе условий хранения 8 (ОЖ3) по ГОСТ 15150-69.
Степень защиты IР21 по ГОСТ 14254-96.
Техника безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.7-83.
НКУ соответствуют требованиям ТУ 16-656. 124-86.
Гарантийный срок - 2 года со дня ввода НКУ в эксплуатацию. ТУ 16-656.124-86
Технические характеристики
Основные технические данные устройств управления привдены в таблице.
| Параметр | Значение параметра для типоисполнений | ||
| Ш3301-5287 ОМ4 | Ш3302-5287 ОМ4 | Ш3303-3657 ОМ4 | |
| Силовая цепь | |||
| Вид питающей сети | Сеть переменного тока | ||
| Напряжение, В | 660 | 660 | 380 |
| Частота питающей сети, Гц | 50 | ||
| Отклонение напряжения, %: | |||
| длительно | От –10 до +6 | ||
| кратковременно | От –30 до +20 | ||
| Отклонение частоты, % | От –10 до +10 | ||
| Цепь управления | |||
| Вид питающей сети | Сеть переменного тока | ||
| Напряжение, В | 380 | ||
| Частота питающей сети, Гц | 50 | ||
| Отклонение напряжения, %: | |||
| длительно | От –10 до +6 | ||
| кратковременно | От –30 до +20 | ||
| Отклонение частоты, % | От –10 до +10 | ||
| Выходные параметры | |||
| Схема выпрямления | Нереверсивная трехфазная | Нереверсивная трехфазная с реверсом напряжения на стороне постоянного тока | |
| Выпрямленное напряжение, В | 825 | 825 | 440 |
| Выпрямленный ток, А | 1600 | 1600 | 40 |
| Наличие сетевых реакторов | – | Воздушные типа РТСТ-660-0,064 У3 | С магнитными сердечниками |
| Охлаждение | Воздушное принудительное | Естественное | |
| Количество преобразователей в единице изделия | 1 | 1 | 2 |
| Масса, кг | 900 | 1350 | 500 |
НКУ типа Ш3301-5287 ОМ4 и Ш3302-5287 ОМ4 представляют собой нереверсивные тиристорные преобразователи, силовая схема которых состоит из двух параллельно включенных трехфазных выпрямительных мостов, собранных на таблеточных тиристорах типа Т253-800 с быстродействующими предохранителями. В состав указанных НКУ входят: система токовой защиты с автоматическими выключателями, система защиты от перенапряжений, система импульсно-фазового управления тиристорами (СИФУ), выполненная по "горизонтальному" принципу на магнитных интегральных элементах - трансфазовращателях, однофазный полууправляемый тиристорный возбудитель с аналогичной СИФУ, система автоматического регулирования, силовые переключатели цепи нагрузки, воздушная вентиляционная установка принудительного охлаждения.
В состав НКУ типа Ш3302-5287 ОМ4 входят сетевые воздушные реакторы, конструктивно размещенные в отдельном шкафу.
НКУ типа Ш3303-3657 ОМ4 состоит из двух комплектов нереверсивных тиристорных преобразователей. В каждый преобразователь входят: СИФУ, выполненная по указанному выше принципу, защита от перенапряжений, возникающих при обрыве тока в обмотке возбуждения, система реверса тока в обмотке возбуждения, осуществляющая бестоковый реверс на стороне выпрямленного напряжения.
Габаритные и установочные размеры НКУ представлены на рис. 1 - 3.

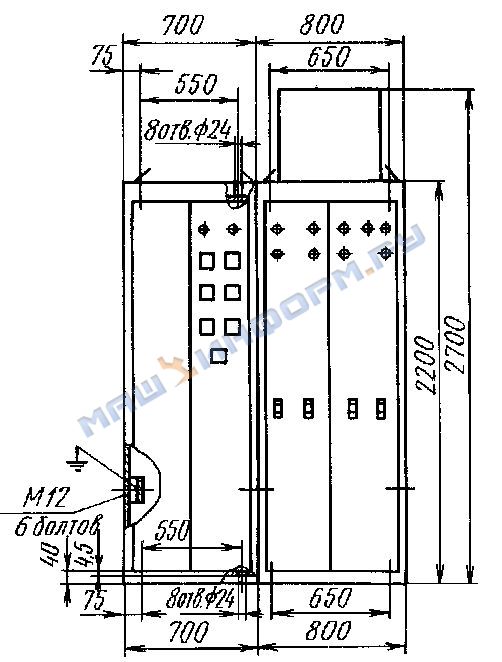

Габаритные и установочные размеры НКУ типа Ш3301-5287 ОМ4. Глубина 800 мм

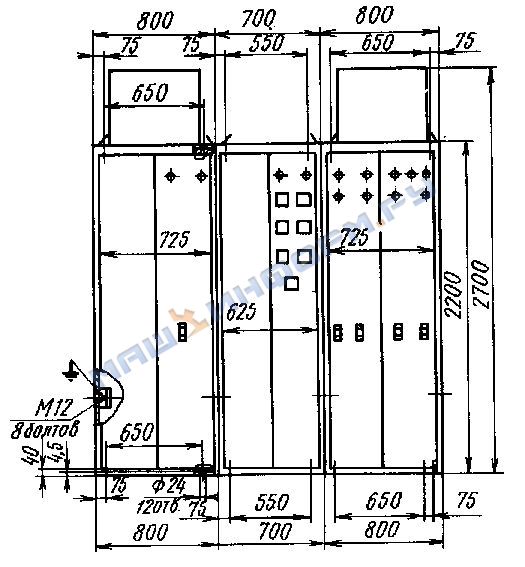

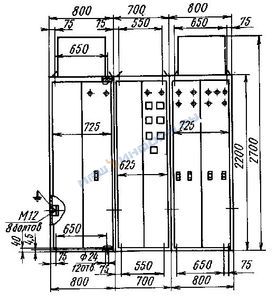

Габаритные и установочные размеры НКУ типа Ш3302-5287 ОМ4. Глубина 800 мм

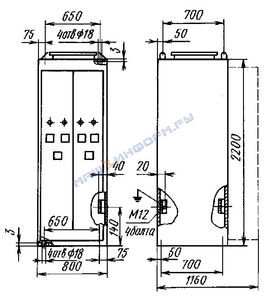

Габаритные и установочные размеры НКУ типа Ш3303-3657 ОМ4. Глубина 800 мм
В комплект поставки входят:
НКУ типа Ш3301-5287 ОМ4 - шкаф устройства комплектного тиристорного мощностью 1320 кВт; комплект ЗИП по ведомости ИЖТП.656453.027 ЗИ; эксплуатационная документация по ведомости ИЖТП.656453.027 ЭД; паспорт ИЖТП.656453. 027 ПС;
НКУ типа Ш3302-5287 ОМ4 - комплект поставки для НКУ типа Ш3301-5287 ОМ4; шкаф с анодными дросселями ЕИЛА.656453.046;
НКУ типа Ш3303-3657 ОМ4 - шкаф реверсивных возбудителей;
комплект ЗИП по ведомости ИЖТП.656453.026 ЗИ; эксплуатационная документация по ведомости ИЖТП.656453.026 ЭД; паспорт ИЖТП.656453.026 ПС.
