Пункты подключения кабелей типов ПКВ, ПКН и ПКХН
Общие сведения
Пункты подключения кабелей типов ПКВ-У3 и ПКН-У1 предназначены для подключения кабельных линий тяговой сети метрополитена к контактному рельсу, пункт подключения ПКХН-У1 - для подключения к ходовому рельсу.
Пункты подключения кабелей ПКВ-У3 устанавливаются в перегонных тоннелях метрополитена.
Пункты подключения кабелей ПКН и ПКХН устанавливаются на наружных путях метрополитена.
Структура условного обозначения
ПКВ-СД-У3, ПКН-СД-У1, ПКХН-У1:
ПК - пункт подключения кабелей к контактному рельсу;
ПКХ - пункт подключения кабелей к ходовому рельсу;
В, Н - внутренняя или наружная установка;
С - число подсоединяемых кабелей (4; 2);
Д - вариант подсоединения кабелей слева (Л) или справа (П);
УХ - климатическое исполнение и категория размещения (1; 3)
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Рабочее положение в пространстве вертикальное; допускается отклонение от рабочего положения до 5° в любую сторону.
Требования техники безопасности по ГОСТ 22789-94, ГОСТ 12.2.007.0-75, действующим "Правилам технической эксплуатации электроустановок потребителей", "Правилам техники безопасности при эксплуатации электроустановок потребителей".
Перед вводом в эксплуатацию все болтовые соединения должны быть подтянуты, а корпус заземлен.
В процессе эксплуатации необходимо не реже одного раза в 2 года, а также после аварии проводить осмотр и подтяжку болтовых контактных соединений, очистку от пыли.
Технические характеристики
Номинальное напряжение постоянного тока, В - 825
Сопротивление изоляции электрических цепей соответствует ГОСТ 22789-94.
Гарантийный срок - 2 года со дня ввода пунктов в эксплуатацию при условии соблюдения потребителем требований транспортирования, монтажа и эксплуатации.
Конструкция и принцип действия
Пункты подключения кабелей ПКВ-У3 выполнены в виде шкафа, в котором на изоляторах вертикально устанавливают одну или две сборные алюминиевые шины в зависимости от числа подсоединяемых кабелей. Передняя часть шкафа закрывается подъемной дверцей. К стенке шкафа приварен уголок заземления, к которому гибкими проводниками присоединяют броню кабелей, а на крыше шкафа имеется болт заземления металлоконструкции пункта. На боковой стенке шкафа с внешней стороны устанавливают кронштейн для жесткого крепления кабелей скобами.
Шкаф пункта имеет основание, конструкция которого позволяет устанавливать пункт как на полу, так и с креплением к стене тоннеля.
Пункты подключения кабелей ПКН-У1 выполнены в виде шкафа, имеющего сверху откидную крышку. Медная шина крепится на изоляторах в горизонтальном положении и выводится вбок через окно. Сбоку в месте подвода кабелей в шкафу закреплены кожух и кронштейн для жесткого крепления кабелей скобами. Кабели подсоединяются к П-образной медной шине, высота которой зависит от числа подсоединяемых кабелей.
На стойке пункта установлен болт заземления металлоконструкции шкафа.
Пункт подключения кабелей ПКХН-У1 выполнен аналогично пункту ПКН. Медные шины закреплены на изоляторах. Кабели подсоединяются к П-образной медной шине, закрепляются на кронштейне и закрываются кожухом. К горизонтальной шине подключаются провода от ходового рельса.
На стойке пункта установлен болт заземления металлоконструкции шкафа.
Конструкция пункта ПКВ позволяет путем переустановки определенных деталей обеспечить возможность подвода кабелей с необходимой стороны.
Общий вид, габаритные и установочные размеры пунктов подключения кабелей приведены на рис. 1-3.

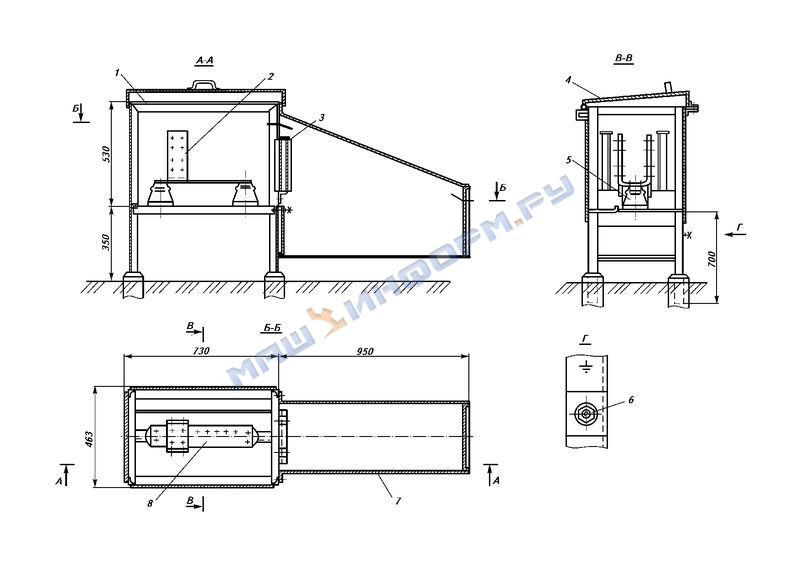

Общий вид, габаритные и установочные размеры пункта подключения кабелей к ходовому рельсу типа ПКХН:
1 - шкаф;
2 - П-образная контактная шина;
3 - кронштейн;
4 - крышка;
5 - изолятор ИО-10-7,50У1;
6 - болт заземления;
7 - кожух;
8 - шина
Общий вид, габаритные и установочные размеры пункта подключения кабелей к контактному рельсу типа ПКН:
1 - крышка;
2 - П-образная контактная шина;
3 - кронштейн;
4 - шкаф;
5 - изолятор И-4-60-1У1;
6 - шина;
7 - электроизоляционная плита;
8 - болт заземления;
9 - кожух;
10 - компенсатор;
11 - пластина;
УГР - уровень грунта
Общий вид, габаритные и установочные размеры пункта подключения кабелей к контактному рельсу типа ПКВ:
1 - шкаф;
2 - плита;
3 - стойка;
4 - уголок заземления;
5 - изоляционная плита;
6 - кронштейн;
7 - уголок;
8 - болт заземления;
9 - основание;
10 - изолятор И-4-60-1У2И;
11, 12 - пластины;
13 - дверца;
14, 15 - шины;
16 - компенсатор;
17 - пластина контактного рельса;
габариты приближения:
I - Cмк - для тоннелей круглого очертания;
II - Смп - для тоннелей прямоугольного очертания;
III - Ом - приближения оборудования по ГОСТ 23961-80;
* - размеры от оси пути;
М - место строповки;
УГР - по рис. 2
В комплект поставки входят: пункт подключения кабелей, паспорт, техническое описание и инструкция по эксплуатации ИВЕЖ.674761.003 ТО (по 1 экз. с первой партией). В дальнейшем - по запросу заказчика.
