Устройства комплектные низковольтные ввода с АВР открытого исполнения серии БУ (ПУ)8250, 8350

Общие сведения

Блоки и панели серии БУ(ПУ) 8250, 8350 предназначены для автоматического переключения на резервосвещения и силового электрооборудования при исчезновении напряжения нормального питания в цепях переменного тока с фазным напряжением до 220 В.
Переключение потребителей на нормальное питание осуществляется автоматически при восстановлении напряжения нормального питания. Режим работы продолжительный.

Структура условного обозначения

Серия НКУ Типовый индекс ХУ8ХХХ - Х2А2 Х4:
Х - конструктивное исполнение: Б - блок, П - панель;
У - унифицированное (нормализованное) НКУ;
8 - класс - (8 - НКУ ввода);
Х - группа НКУ в классе 8: 2 - НКУ ввода и переключения (в
том числе аварийного) переменного тока; 3 - НКУ ввода и
переключения (в том числе аварийного) постоянного тока;
ХХ - порядковый номер в группе 2 (табл. 1-2);
Х - ток силовой цепи, А: 2 - до 100; 3 - до 160;
4 - до 250; 5 - до 400; 6 - до 630;
2 - напряжение силовой цепи: 2 - 220 В переменного тока. В
данной серии в качестве напряжения главной цепи принято
фазное напряжение;
А - конструктивное исполнение; А - для всех блоков и для
панелей высотой до 2000 мм;
2 - исполнение по напряжению вспомогательных цепей: 2 - 220 В
переменного тока;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Обозначение типов НКУ соответствует ОСТ 16.0.800.876-81.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Номинальное значение температуры окружающего воздуха по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Климатическое исполнение для умеренного климата - УХЛ4, для тропического - О4, при этом для НКУ в исполнении УХЛ4 нижнее значение рабочей температуры минус 5°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Атмосфера типа II - по ГОСТ 15150-69.
Группа механического исполнения М3 по ГОСТ 17516.1-90.
Степень защиты - IР00 (открытое исполнение) по ГОСТ 14254-96.
Требования техники безопасности - в соответствии с ГОСТ 22 789-94.
НКУ изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-536.042-76. ТУ 16-536.042-76

Технические характеристики

Технические данные нормализованной серии БУ(ПУ) 8250, 8350 для умеренного климата исполнения УХЛ4 приведены в табл. 1, тропического климата исполнения О4 - в табл. 2.

Таблица 1

Тип станции Типовый индекс Нормальное питание Аварийное питание Основные и аварийные потреби-тели Приспо-собление для ослабления шума контакторов Габаритные размеры, мм
Номи-нальный ток, А Номинальное фазное напряжение, В, цепей Число полюсов или фаз Номинальный ток, А Номинальное фазное напряжение, В, цепей Число полюсов или фаз Высота Ширина Глубина
главной управ-ления главной управ-ления
БУ8251 22А2 УХЛ4 100 ~220 ~220 2 100 ~220 ~220 2 Общие Есть 450 600 370
32А2 УХЛ4 160 160 390
БУ8252 22А2 УХЛ4 100 100 700 360
32А2 УХЛ4 160 160
БУ8253 22А2 УХЛ4 100 3 и нулевой провод 100 3 и нулевой провод Нет 900 340
32А2 УХЛ4 160 160 350
42А2 УХЛ4 250 250 400
ПУ8253 52А2 УХЛ4 400 400 1800 510
62А2 УХЛ4 630 630 700 550
БУ8254 22А2 УХЛ4 100 100 Есть 900 600 390
32А2 УХЛ4 160 160
42А2 УХЛ4 250 250 430
ПУ8254 52А2 УХЛ4 400 400 1800 480
62А2 УХЛ4 630 630 700
ПУ8255 22А2 УХЛ4 100 100 3 500 390
32А2 УХЛ4 160 160 2 430
42А2 УХЛ4 250 250 2000 480
ПУ8256 62А2 УХЛ4 600 600 3 и нулевой провод 1800 700 550
БУ8351 22А2 УХЛ4 100 2 100 2 Раздельные Нет 450 600 370
32А2 УХЛ4 160 160 390
БУ8352 32А2 УХЛ4 380
БУ8353 32А2 УХЛ4 Есть

Таблица 2

Тип станции Типовый индекс Нормальное питание Аварийное питание Основные и аварийные потребители Приспособление для ослабления шума контакторов Габаритные размеры, мм
Номи-нальный ток, А Номинальное фазное напряжение, В, цепей Число полюсов или фаз Номинальный ток, А Номинальное фазное напряжение, В, цепей Число полюсов или фаз Высота Ширина Глубина
главной управ-ления главной управления
БУ8251 22А2 О4 80 ~220 ~220 2 80 ~220 ~220 2 Общие Есть 450 600 370
32А2 О4 120 120 390
БУ8252 22А2 О4 80 80 700 360
32А2 О4 120 120
БУ8253 22А2 О4 80 3 и нулевой провод 80 3 и нулевой провод Нет 900 340
32А2 О4 120 120 350
42А2 О4 200 200 400
ПУ8253 52А2 О4 300 300 1800 510
62А2 О4 500 500 700 550
БУ8254 22А2 О4 80 80 Есть 900 600 390
32А2 О4 120 120
42А2 О4 200 200 430
ПУ8254 52А2 О4 300 300 1800 480
62А2 О4 500 500 700
ПУ8255 22А2 О4 80 80 3 500 390
32А2 О4 120 120 2 430
42А2 О4 200 200 2000 480
ПУ8256 62А2 О4 500 500 3 и нулевой провод 1800 700 550
БУ8351 22А2 О4 80 2 80 2 Нет 450 600 370
32А2 О4 120 120 390
БУ8352 32А2 О4 Раздельные 380
БУ8353 32А2 О4 Есть

Гарантийный срок - 2 года с момента ввода НКУ в эксплуатацию, но не более 2,5 лет со дня изготовления.
Гарантийный срок эксплуатации НКУ, изготовляемых на экспорт, - 1 год со дня ввода в эксплуатацию, но не более 1,5 года с момента проследования через государственную границу.

В конструктивном отношении НКУ представляют собой блоки и панели, собранные на С-образных рейках с передним монтажом проводов, поэтому они применяются, как правило, для комплектования щитов открытого или защищенного исполнения, а также могут применяться для индивидуальной установки. При выборе данных НКУ ввода с АВР следует учитывать, что с такой же номенклатурой схем выпускается серия в защищенном исполнении - ящики и шкафы ЯУ(ШУ) 8250, 8350 по каталогу 06.10.12-99.
Электрические принципиальные схемы НКУ ввода с АВР, входящие в данную серию, предусматривают следующие варианты:
нормальное и аварийное питание подключается к одному и тому же потребителю. В этом случае напряжения нормального и аварийного питания должны быть одинаковы;
нормальное питание осуществляется помимо НКУ, а аварийное питание подводится к резервным потребителям. В этом случае напряжения нормального и аварийного питания могут отличаться по значению.
По роду тока цепей нормального и аварийного питания серия включает в себя НКУ, предусматривающие:
нормальное и аварийное питание переменным током (однофазное и трехфазное с нулевым проводом);
нормальное питание переменным током (однофазное или трехфазное с нулевым проводом), а аварийное - постоянным током.
НКУ данной серии предусмотрены в двух исполнениях: без ослабления шума контакторов и с ослаблением шума. Ослабление шума (гудения) достигается применением контакторов переменного тока с катушками постоянного тока, включенными через диоды.
В серии имеются такие схемы, в которых переключение с нормального на аварийное питание происходит с выдержкой времени (БУ8252, ПУ8255).

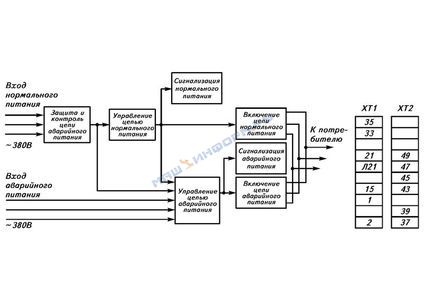

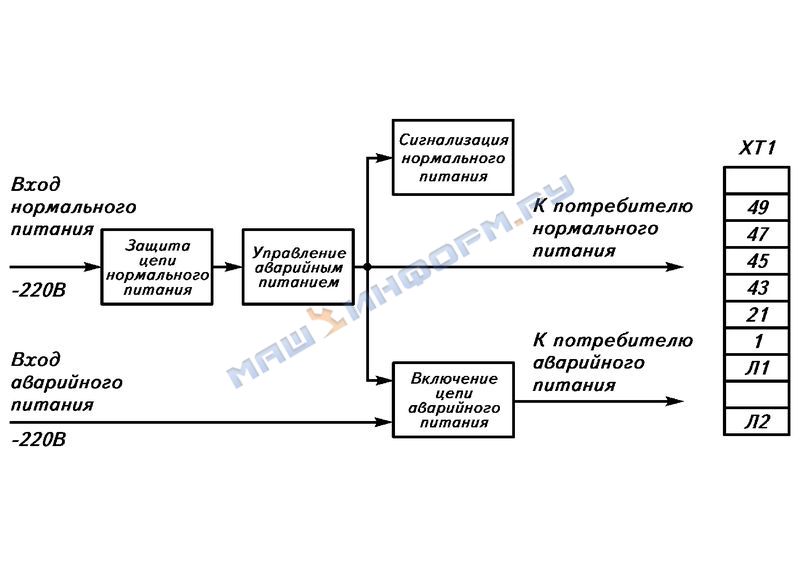

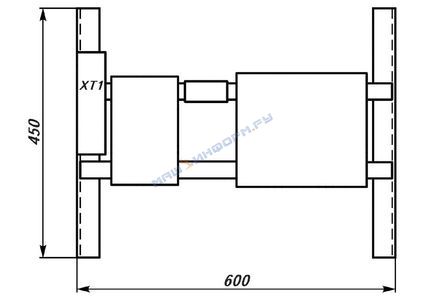

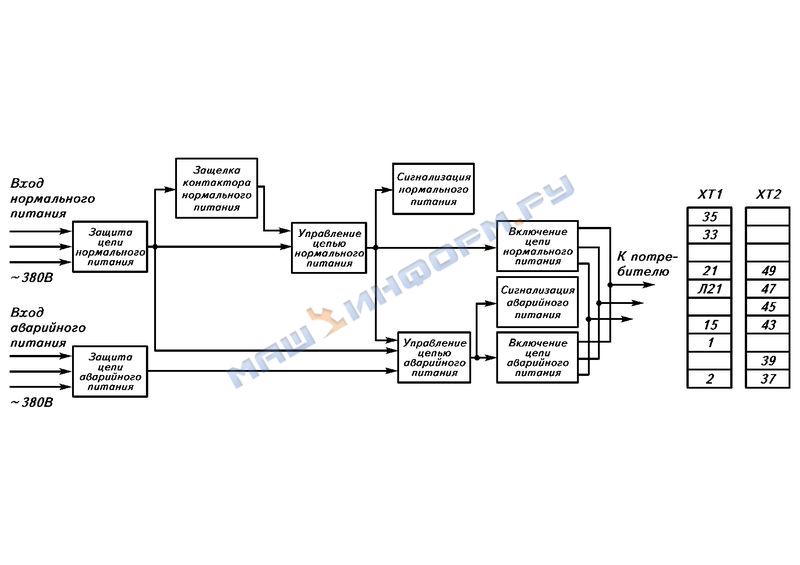

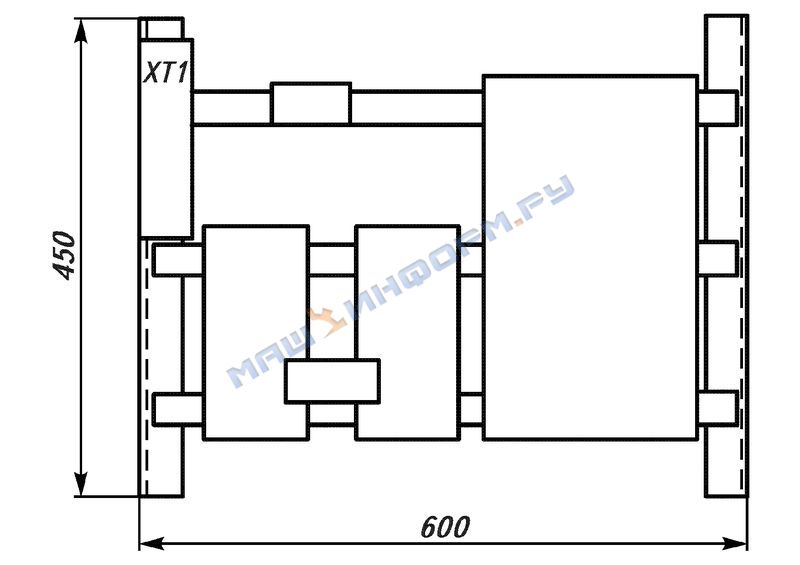

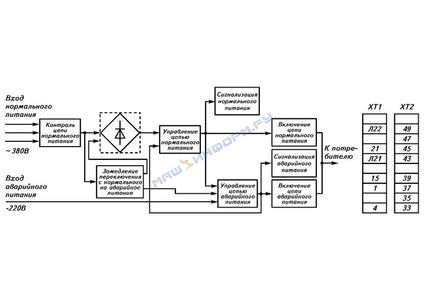

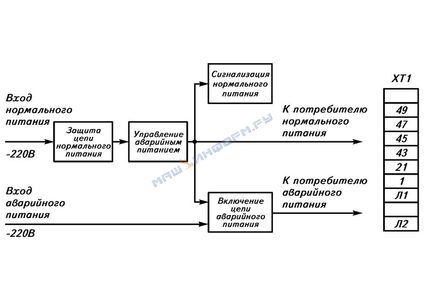

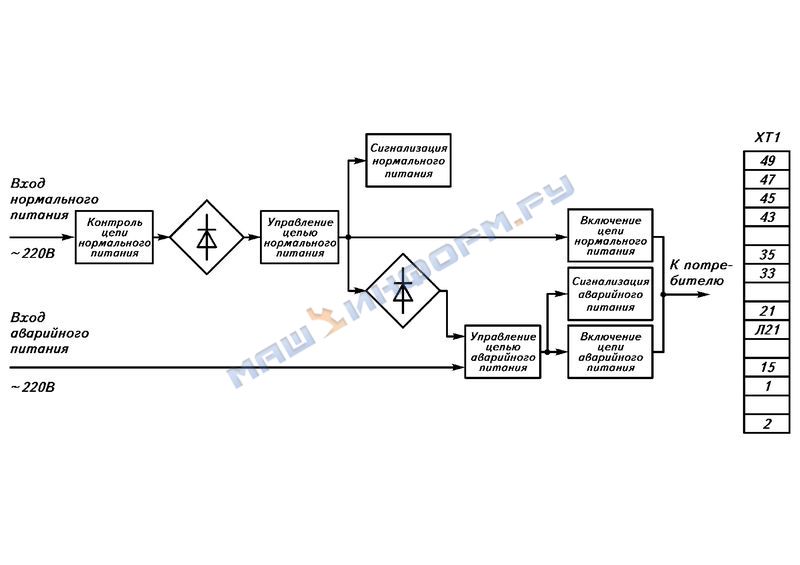

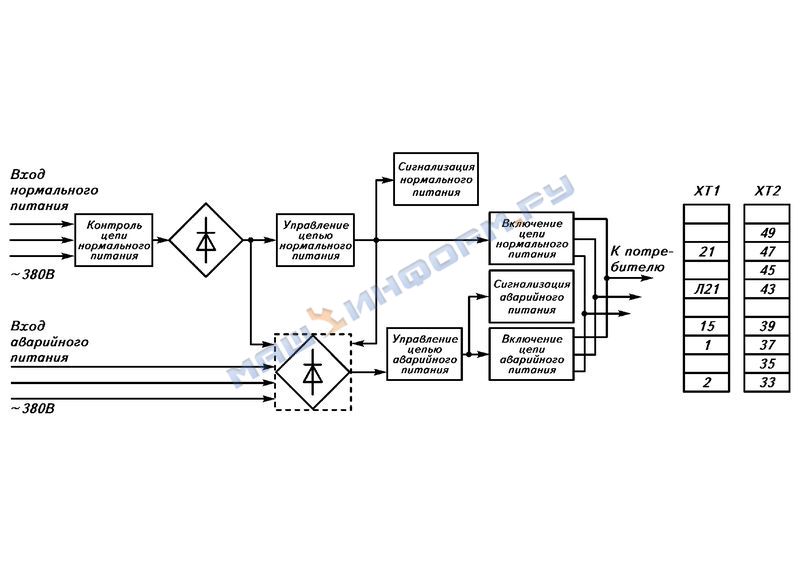

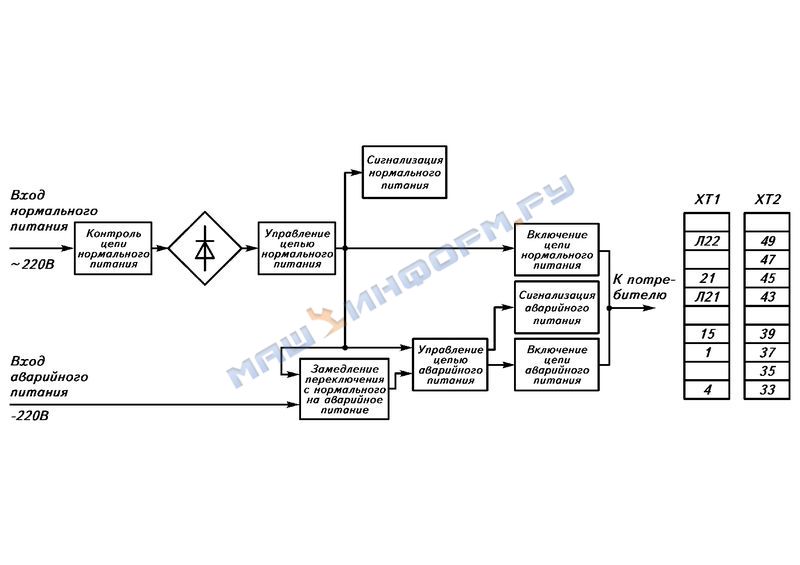

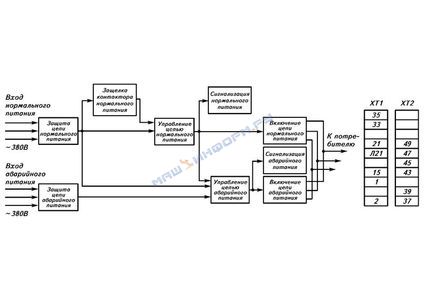

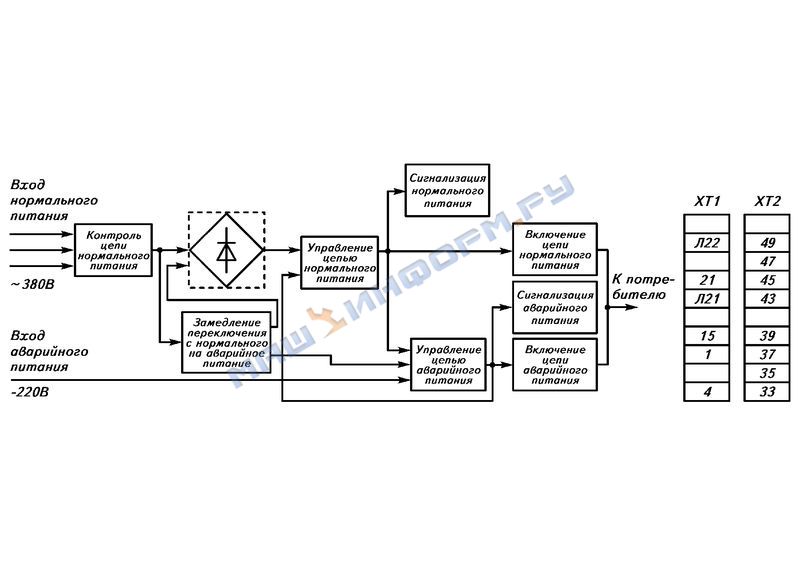

Структурные схемы НКУ приведены на рис. 1-9, габаритные размеры - на рис. 10-18. На всех рисунках ХТ1, ХТ2 - блоки зажимов.

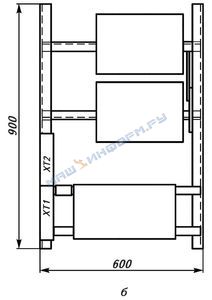

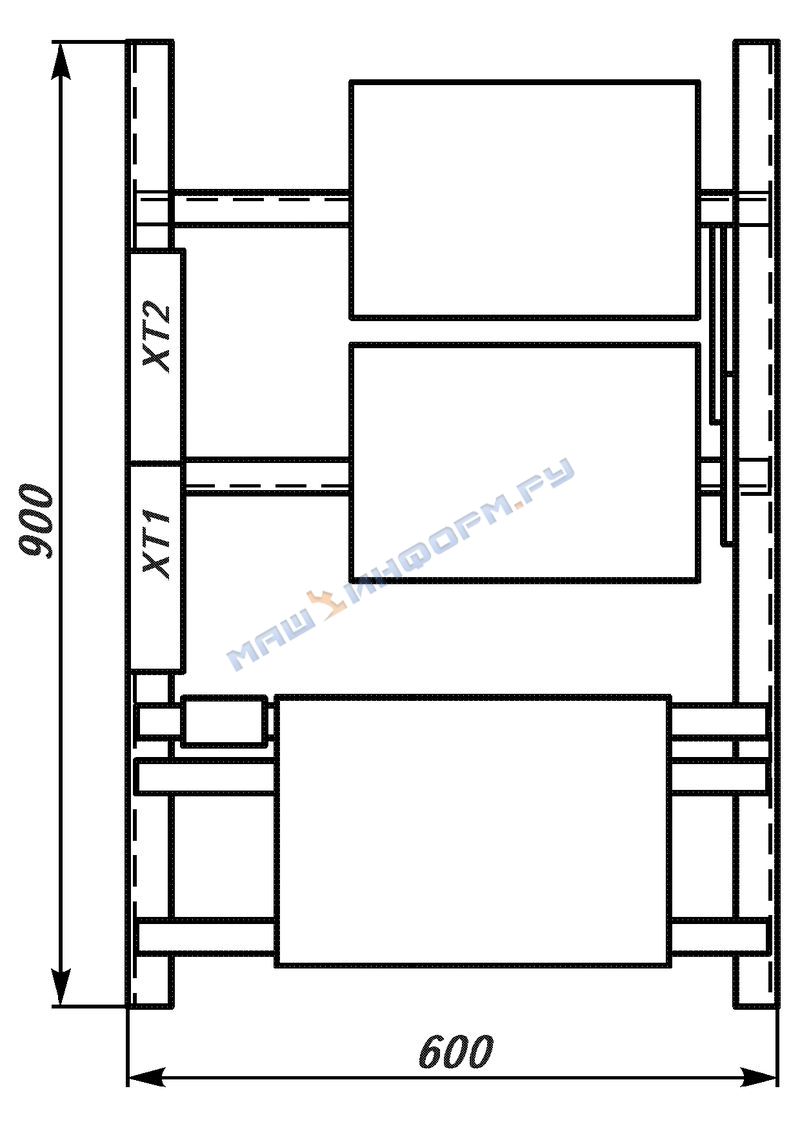

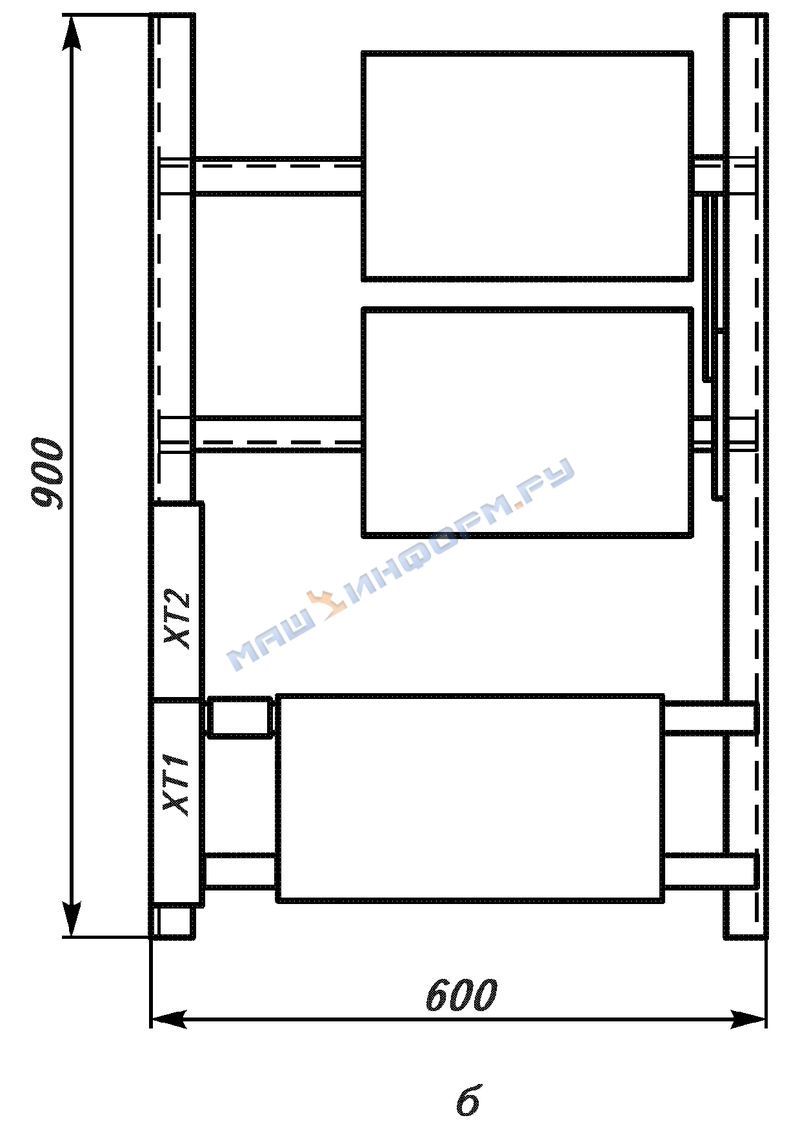

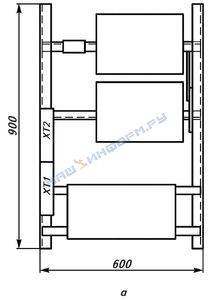

Габаритные размеры блока управления БУ8253:
а - типовый индекс 22А2, 32А2;
б - типовый индекс 42А2

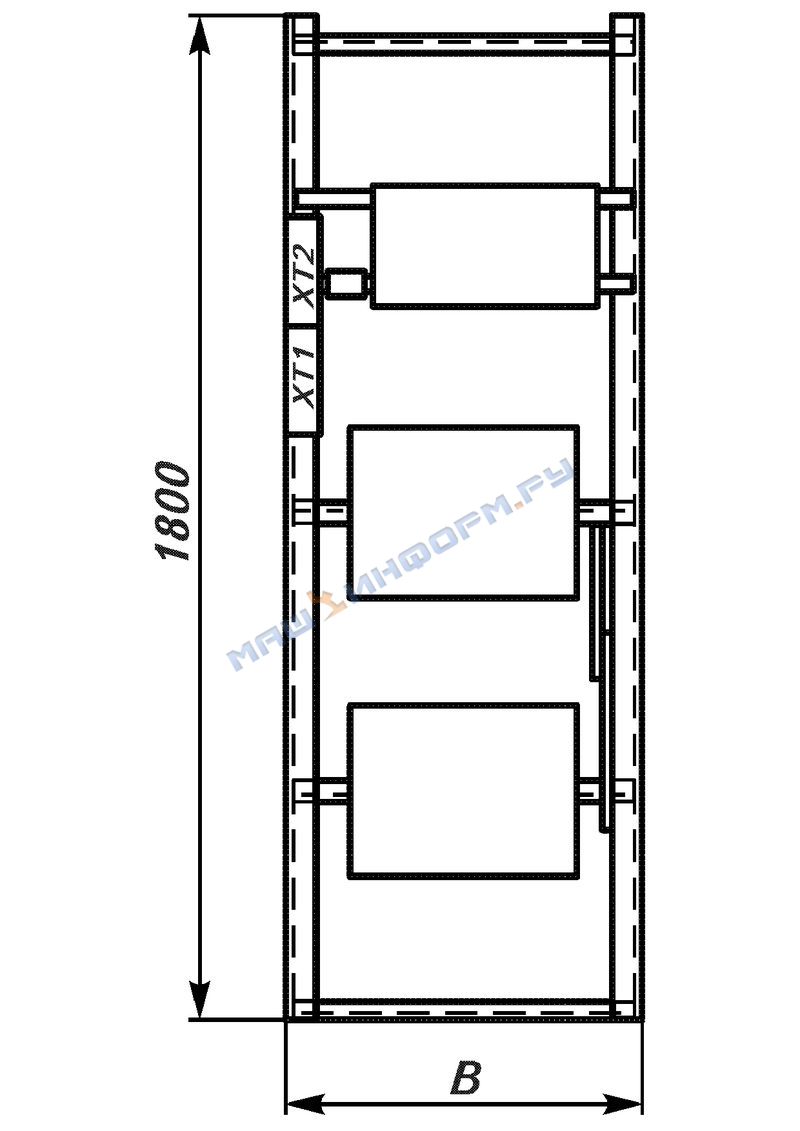

Таблица к рис. 13

Типовый индекс В, мм
52А2 600
62А2 700

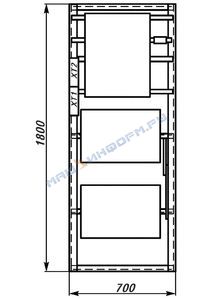

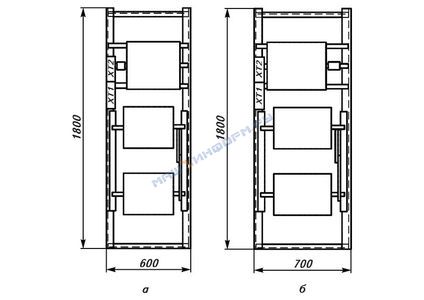

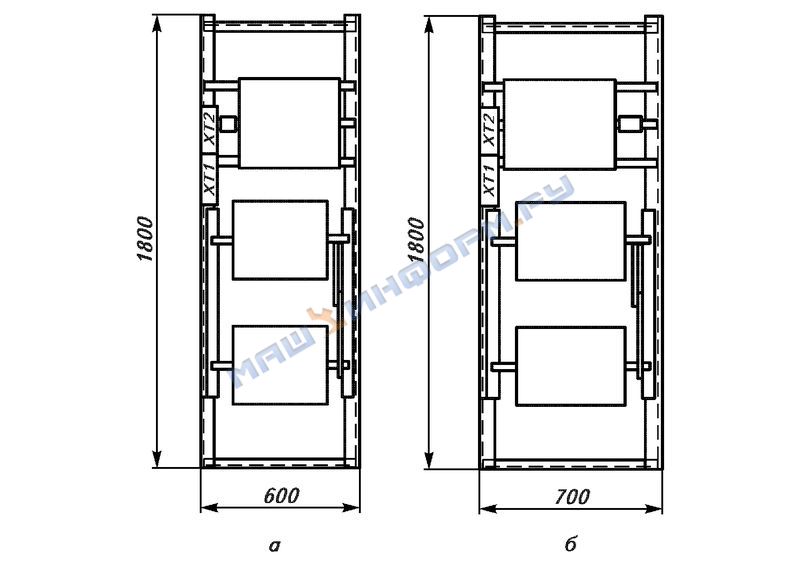

а - типовый индекс 52А2;
б - типовый индекс 62А2

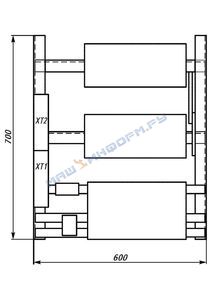

а - типовый индекс 22А2, 32А2;
б - типовый индекс 42А2

В комплект поставки входят: НКУ; запасные части по нормам завода за отдельную плату; эксплуатационная документация: паспорт, сборочный чертеж, электрическая принципиальная схема, техническое описание и инструкция по эксплуатации.
