Щитки осветительные квартирные типов ЩК-21 (22, 23, 24) УХЛ4
Общие сведения
Квартирные осветительные щитки предназначены для распределения и учета электрической энергии, защиты электрических линий при перегрузках и КЗ.
Структура условного обозначения
ЩК-Х УХЛ4:
ЩК - щиток квартирный;
Х - номер типоисполнения в зависимости от числа отходящих
линий, аппаратов защиты и номинальных токов аппаратов
защиты;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающей среды от 1 до 35°С (средняя температура 20°С).
Относительная влажность до 80% при 25°С.
Окружающая среда незврывоопасная, не содержащая пыли и газов, снижающих параметры щитков.
Степень защиты персонала от прикосновения к токоведущим частям щитка IР30, оболочки IР20 согласно ГОСТ 14254-96 для лицевой и боковых частей щитка.
Щитки типа ЩК2 выпускаются в соответствии с ГОСТ 9413-78 и ТУ 16-92 ГЖИК.656514.001 ТУ. ГОСТ 9413-78;ТУ 16-92 ГЖИК.656514.001 ТУ
Технические характеристики
Номинальное напряжение переменного тока частотой 50 Гц, В - 220 Номинальные токи расцепителей автоматических выключателей, А - 16; 25 Номинальный ток однофазного электрического счетчика, А - 5; 10; 15; 20 Класс точности ГОСТ 6570-75, не ниже - 2,5 Количество групп отходящих линий - 2; 3
Обозначение типоисполнения щитка в зависимости от наличия счетчика, количества и номинальных токов расцепителей автоматических выключателей указано в таблице.
Таблица
| Типоисполнение щитка | Наличие счетчика | Количество аппаратов защиты отходящих линий и номинальные токи расцепителей | Номер по рисунку | Масса, кг, не более | |
| исполнения | схемы | ||||
| ЩК21 УХЛ4 | + | 2 ? 16+1 ? 25 | 1 | 1 | 3,2*; 2,9** |
| ЩК22 УХЛ4 | - | 1,65 | |||
| ЩК23 УХЛ4 | + | 2 ? 16 | 2 | 2 | 2,9*; 2,6** |
| ЩК24 УХЛ4 | - | 1,35 | |||
Примечание.
Допускается устанавливать в щитках три автоматических выключателя с одинаковыми номинальными токами.
* Масса щитка со счетчиком СО-И449
** Масса щитка со счетчиком СО-И446М
Гарантийный срок - 2 года со дня продажи щитка через розничную торговую сеть при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.
Щиток (рис. 1) состоит из изоляционного основания (а) на котором крепятся: однофазный электрический счетчик; три (а), или два (б) автоматических выключателя, смонтированных на металлической скобе, которая имеет два контактных зажима для присоединения нулевых проводников от счетчика и отходящих линий; скоба с контактным зажимом для зануления токоприемников (электрические плиты и пр.); две защелки; декоративная крышка, которая обеспечивает защиту персонала от случайных прикосновений к токоведущим частям щитка. Конструкция щитка обеспечивает возможность замены электрического счетчика и автоматических выключателей без демонтажа щитка, а также ввод и вывод питающих и отводящих проводников сверху или снизу.
Общий вид, габаритные, присоединительные и установочные размеры
щитка:
а - исполнение 1:
1 - защелки;
2 - декоративная крышка;
3 - изоляционное основание;
4 - металлическая скоба;
5 - скоба с контактным зажимом;
6 - электрический счетчик;
7 - автоматический выключатель;
б - исполнение 2
Конструкция щитков предусматривает возможность установки счетчика.
Схема присоединения проводников приведена одна: как при поставке щитков со счетчиками, так и без счетчиков и служит рекомендацией для потребителя в случае приобретения им счетчика самостоятельно.
Подсоединение (подключение) счетчика к электрической сети у потребителя производится в установленном порядке через организации энергосбыта с соблюдением условий, указанных в паспорте на счетчик согласно действующим правилам по монтажу электроустановок.
Счетчики должны проходить периодическую обязательную государственную проверку раз в 16 лет.
Отклонение от вертикального положения при установке щитка не более 1°.
Подключать щиток в сеть необходимо в соответствии с его номинальными данными и схемой представленной на рис. 2.
Электрические принципиальные схемы щитков:

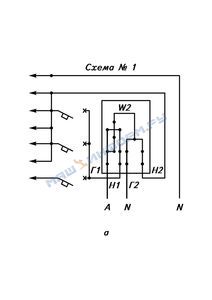

а - схема N1;

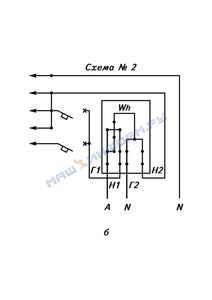

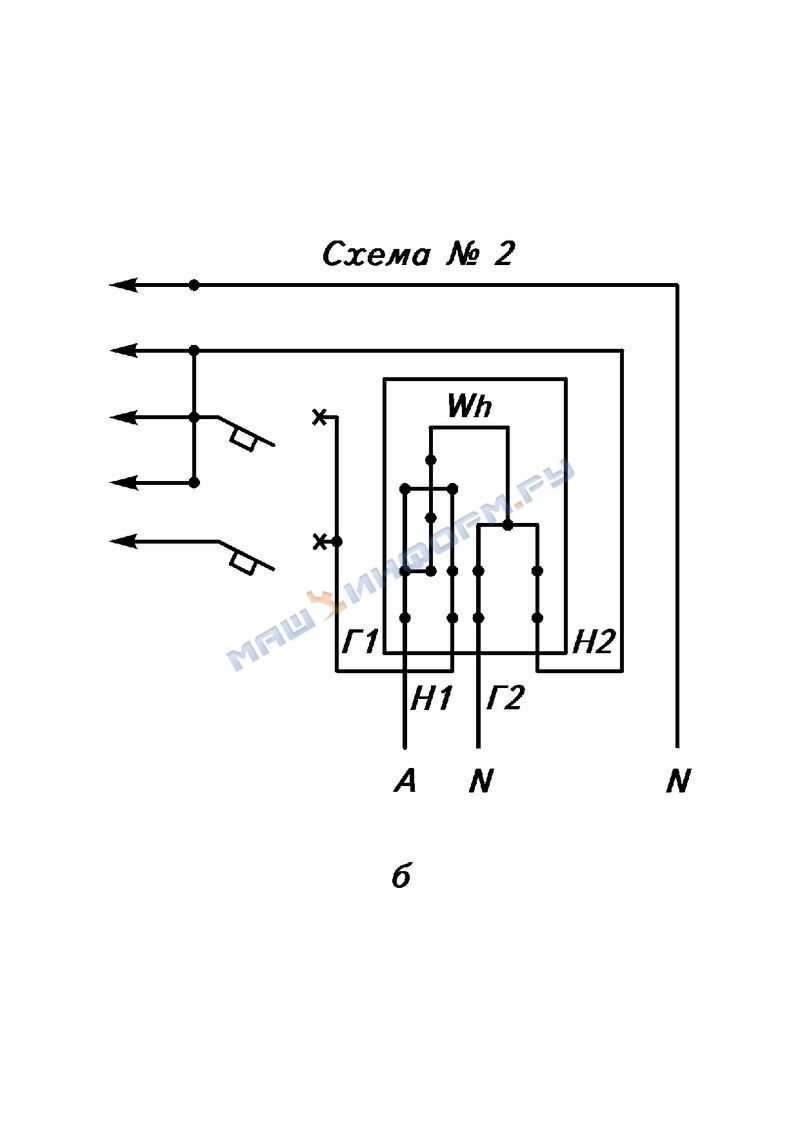

б - схема N2;
Г1, Г2, Н1, Н2 - клеммы для подключения счетчика
Нулевые проводники от счетчика и отходящих линий следует присоединять к скобе, а фазные проводники присоединяются: от счетчика к выводам автоматических выключателей, имеющих перемычку; от нагрузки к выводам автоматических выключателей, не имеющих перемычки.
При монтаже электрического счетчика СО-И449 на крышке щитка вокруг окна для контроля за показаниями удаляется (при необходимости) выступ.
Схема крепления счетчиков СО-И449, СО-И446М представлена на рис. 3.
Схема установки гаек для крепления электросчетчика на
изоляционном основании:
1 - места крепления электросчетчиков типа СО-И446М;
2 - места крепления электросчетчиков типа СО-И449
Включение автоматических выключателей после их автоматического отключения производится в два приема: первое - в сторону отключения для взвода; второе - в сторону включения.
Направление движения органов управления (в зависимости от типа автоматических выключателей установленных на щитке): включение - вверх или направо; отключение - вниз или налево.
В случае автоматического неотключения автоматическими выключателями возможного короткого замыкания в проводке или в токоприемниках потребителю необходимо срочно вручную произвести отключение цепи выключателями путем перемещения рукоятки в направлении, указанном выше и устранить неисправность.
Транспортирование щитков должно производиться только в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах судов и т. д.) при температурах от минус 50 до 50°С и относительной влажности 98% при 25°С.
В комплект поставки входят: щиток в сборе; комплект деталей для крепления щитка: шурупы - 4 шт., держатели (дюбеля) - 4 шт., шайбы - 4 шт.; комплект крепежных деталей для крепления счетчика при поставке щитка без счетчика: специальная гайка - 3 шт., винт М5 - 3 шт., плоская шайба 5 - 3 шт., пружинная шайба 5 - 3 шт.;
упаковочная коробка, паспорт на электрический счетчик (для щитков со счетчиками), паспорт.
