Панели распределительных щитов серии ЩО-96
Общие сведения
Панели распределительных щитов серии ЩО-96 предназначены для приема и распределения электрической энергии в цепях трехфазного переменного тока напряжением 380/220 В частотой 50 Гц. Щиты устанавливаются в специальных закрытых помещениях. Панели распределительных щитов ЩО-96 выполняются на основании проекта "Энергосетьпроект" и аналогичны щитам серии ЩО-70.
Структура условного обозначения
ЩО-96/ХУХЛ4:
ЩО - щит распределительный, одностороннего обслуживания;
96 - год разработки;
Х - исполнение щита (см. табл. 1);
УХЛ4 - климатическое исполнение и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Высота установки над уровнем моря - не более 1000 м.
Окружающая среда невзрывоопасная и непожароопасная, не содержащая агрессивных газов и токопроводящей пыли в концентрациях, разрушающих металлы и изоляцию.
Группа механического исполнения М1 по ГОСТ 17516.1-90Е.
Степень защиты IР20 по ГОСТ 14254-96.
Требования пожарной безопасности по ГОСТ 9.1.004-85.
Панели изготовляются для внутригосударственных поставок и соответствуют ТУ 3185-005-01374263-96. ТУ 3185-005-01374263-96
Технические характеристики
Номинальное напряжение, В - 380 Частота тока, Гц - 50 Номинальный ток сборных шин, А - 600; 1000; 1600; 2000; 2500 Стойкость сборных шин к наибольшему амплитудному значению токов КЗ, кА - 30, 50
Гарантийный срок - 2 года со дня ввода шкафа в эксплуатацию.
Конструкция и принцип действия
Щит представляет собой низковольтное комплектное устройство, в котором устанавливаются коммутационные и защитные аппараты.
Измерительная аппаратура находится на фасаде щита.
По заказу на панелях могут устанавливаться счетчики электрической энергии как индукционные типов САЧУ-И672М, СРЧУ-И672М, так и электронные типов СЭТА, СЭТР/1 с телеметрическими выводами.
Сборные шины выполняются из алюминиевых или медных полос в зависимости от тока сборных шин и закреплены в верхней части панели на изоляторах.
Нулевая шина устанавливается в нижней части панели на изоляторах.
Ряды зажимов устанавливаются на боковине панели. Для подключения счетчиков устанавливаются испытательные коробки. Конструкция боковых вертикальных стоек предусматривает соединение каркасов панелей между собой в щит.
В целях повышения локализационной способности и безопасности обслуживания каждая панель с левой стороны закрыта металлическим листом. При соединении панелей между собой эти листы отделяют одну панель от другой. Крайние панели закрываются торцевыми листами.

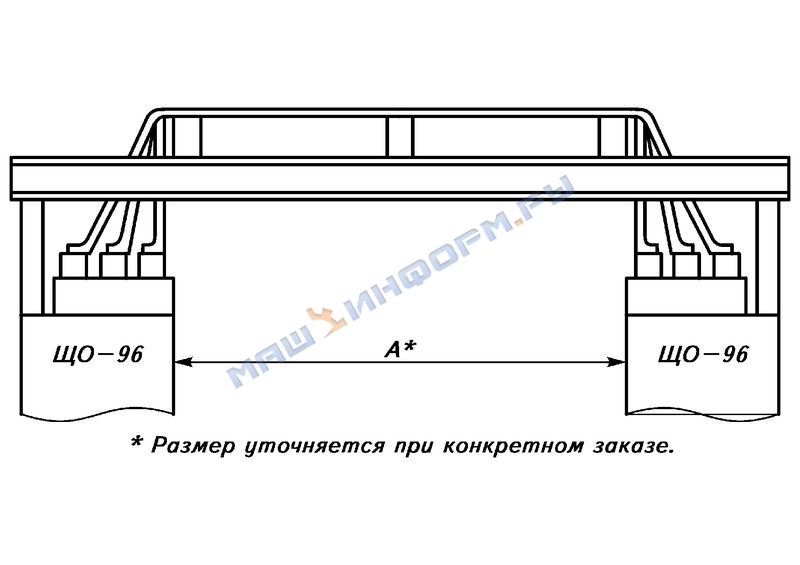

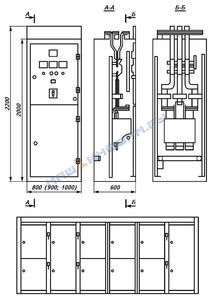

Габаритные размеры панелей показаны на рис. 1. Козырек съемный. Шинный мост - на рис. 2.
