Ящики силовые серии Я861
Общие сведения
Ящики предназначены для коммутации под нагрузкой силовых электрических цепей трехфазного переменного тока напряжением до 660 В (до 500 В при использовании предохранителей ПН2) частот 50 Гц и до 440 В постоянного тока и защиты от перегрузок и токов КЗ в устройствах распределения электрической энергии.
Структура условного обозначения
Я861-ХХХ УХЛ3:
Я - ящик;
8 - класс НКУ: ввод и распределение энергии;
6 - группа класса НКУ: распределение электроэнергии с
применением предохранителей;
1 - порядковый номер разработки;
Х - исполнение по току: 44 - до 250 А; 46 - до 400 А;
Х - исполнение по напряжению: А - до 660 В; Д - до 500 В;
Х - модификация по материалу привода:
А - изоляционный; Б - металлический;
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150 и ГОСТ 15543.1.
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 40 до 40°С.
Окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль в концентрациях, снижающих параметры блоков в недопустимых пределах и разрушающих металл и изоляцию.
Группа механического исполнения М3 по ГОСТ 17516.1-90.
Степень защиты оболочки - IР21 по ГОСТ 14254-96.
Рабочее положение в пространстве - вертикальное, допустимое отклонение от рабочего положения до 5° в любую сторону.
Требования техники безопасности по ГОСТ 12.2.007.7-83, а также действующим "Правилам устройства электроустановок" и "Правилам техники безопасности при эксплуатации электроустановок потребителей", пожаробезопасности по ГОСТ 12.1.004-85.
Класс защиты человека от поражения электрическим током ящик 1 по ГОСТ 12.2.007.0-75.
Ящики соответствуют требованиям ТУ 16-92 ИГРФ.656331.0046 ТУ, ГОСТ 22789-94.
Нормативно-технический документ
ТУ 16-92 ИГРФ.656331.0046 ТУ;ГОСТ 22789-94
Номинальное напряжение, В: переменного тока частотой 50 Гц, с предохранителями: ПН2 - 500
ПП32 - 660
постоянного тока - 440
Номинальный ток, А - 250; 400
Термическая стойкость, кА2·с - 40
Потребляемая мощность, не более, с предохранителями: ПН2 - 150; 285
ПП32 - 120; 215
Средний срок службы, лет - 20
Номинальный режим работы продолжительный.
Гарантийный срок эксплуатации - 2 года с момента ввода ящиков в эксплуатацию, но не более 3 лет со дня изготовления.
Конструкция и принцип действия
Ящик представляет собой шкаф настенного исполнения одностороннего обслуживания. Корпус ящика выполнен из тонколистовой стали.
Ящик комплектуется блоком серии Б861, в котором устанавливается выключатель врубной и предохранители.
Привод выключателя расположен на обрамлении. Выключатель соединен со стойками предохранителей с помощью алюминиевых шин. Конструкция блока предусматривает механическую блокировку, которая предотвращает открывание двери при включенном состоянии блока.
Рукоятка привода фиксируется в положениях "ВКЛЮЧЕНО" и "ОТКЛЮЧЕНО".
Ввод и вывод проводников производится снизу. Обслуживание ящика одностороннее, с лицевой стороны. В ящиках предусмотрено место для прокладки внешних подсоединений.
Габаритные, установочные, присоединительные размеры и масса ящиков указаны на рисунке.
Таблица к рисунку
| Типоисполнение ящика | Масса, кг, не более |
| Я861-44АА УХЛ3 | 13,9 |
| Я861-44АБ УХЛ3 | 14,2 |
| Я861-44ДА УХЛ3 | 13,9 |
| Я861-44ДБ УХЛ3 | 14,2 |
| Я861-46АА УХЛ3 | 16,1 |
| Я861-46АБ УХЛ3 | 16,4 |
| Я861-46ДА УХЛ3 | 16,4 |
| Я861-46ДБ УХЛ3 | 16,7 |

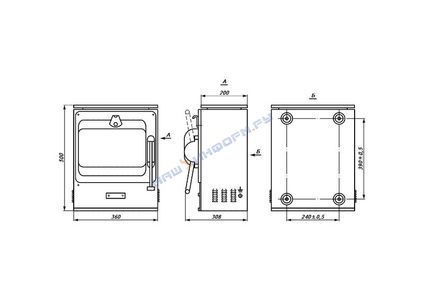

Общий вид, габаритные, установочные размеры и масса ящиков силовых серий Я861
В комплект поставки входят: ящик, паспорт ИГРФ.656331.046 ПС, "Техническое описание и инструкция по эксплуатации ИГРФ.656331.046 ТО" (один экземпляр на партию до 20 ящиков, поставляемых в один адрес). Силовые ящики различаются по: номинальному току, номинальному напряжению, виду привода (табл. 1).
Таблица 1
| Типоисполнение ящика | Номинальный ток, А | Номинальное напряжение*, В | Типоисполнение встраиваемого блока | Исполнение привода из материала | Ток плавкой вставки предохранителя, А | |
| изоляционного | металлического | |||||
| Я861-44АА УХЛ3 | 250 | 660 | Б861-44АА УХЛ3 Б861-44АБ УХЛ3 | + – | – + | 80; 100; 125 160; 200; 250 |
| Я861-44ДА УХЛ3 | 500 | Б861-44ДА УХЛ3 Б861-44ДБ УХЛ3 | + – | – + | ||
| Я861-46АА УХЛ3 | 400 | 660 | Б861-46АА УХЛ3 Б861-46АБ УХЛ3 | + – | – + | 200; 250; 315 350; 400 |
| Я861-46ДА УХЛ3 | 500 | Б861-46ДА УХЛ3 Б861-46ДБ УХЛ3 | + – | – + | ||
| * 660 В – блоки комплектуются предохранителями ПП32, 500 В – предохранителями ПН2. | ||||||
Контактные зажимы ящика обеспечивают присоединение медных и алюминиевых проводников сечением, указанным в табл. 2.
Таблица 2
| Номинальный ток ящика, А | Сечение проводников, мм2 | Размер резьбы зажимов | |
| наименьшее | наибольшее | ||
| 250 | 80 | 150 | М10 |
| 400 | 120 | 2 ? 185 или 3 ? 120 | М10 |
