Ящики силовые серии Я861
Общие сведения
Ящики предназначены для коммутации под нагрузкой силовых электрических цепей трехфазного переменного тока напряжением до 660 В (до 500 В при использовании предохранителей ПН2) частоты 50 Гц и до 440 В постоянного тока и защиты от перегрузок и токов короткого замыкания в устройствах распределения электрической энергии.
Структура условного обозначения
Я861-ХХХ УХЛ3:
Я - вид низковольтного комплектного устройства (НКУ) по
конструкции: ящики;
8 - класс НКУ: ввод и распределение энергии;
6 - группа класса НКУ: распределение электроэнергии с
применением предохранителей;
1 - порядковый номер разработки;
Х - модификация по току (44 - до 250 А; 46 - до 400 А);
Х - исполнение по напряжению (А - до 660 В; Д - до 500 В);
Х - модификация по приводу:
(А - из изоляционного материала; Б - металлический);
УХЛ3 - вид климатического исполнения (УХЛ) и категория
размещения (3) по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150 и ГОСТ 15543.1, при этом:
высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 40 до 40°С;
окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль в концентрациях, снижающих параметры блоков в недопустимых пределах;
в части воздействия механических факторов ящики соответствуют группе условий экплуатации М3 по ГОСТ 17516.1;
степень защиты оболочки - IР21 по ГОСТ 14255;
номинальный режим работы - продолжительный;
рабочее положение в пространстве - вертикальное, рукоятка привода справа, допускается отклонение от рабочего положения до 5° в любую сторону.
По безопасности конструкция ящиков соответствует ГОСТ 12.2.007.7, а также "Правилам устройства электроустановок" и "Правилам техники безопасности при эксплуатации электроустановок потребителей".
По способу защиты человека от поражения электрическим током ящик соответствует классу 1 ГОСТ 12.2.007.0.
По пожаробезопасности - ГОСТ 12.1.004.
Ящики, поставляемые для нужд народного хозяйства, соответствуют ТУ16-92 ИГРФ.656331.0046 ТУ, ГОСТ 22789.
Нормативно-технический документ
ТУ 16-92 ИГРФ.656331.0046 ТУ;ГОСТ 22789
Технические характеристики
Номинальное напряжение, В: переменного тока частоты 50 Гц, с предохранителями: ПН2 - 500 ПП32 - 660 Постоянного тока - 440 Номинальный ток, А - 250, 400 Термическаястойкость, кА2·с - 40, 40 Потребляемая мощность не более: с предохранителями: ПН2 - 150 285 ПП32 - 120 215 Степень защиты - IP21 Средний срок службы, лет - 20
Гарантийный срок эксплуатации - 2 года с момента ввода ящиков в эксплуатацию, но не более 3 лет со дня изготовления.
Конструкция и принцип действия
Ящик представляет собой шкаф настенного исполнения одностороннего обслуживания. Корпус ящика выполнен из тонколистовой стали.
Ящик комплектуется блоком серии Б861, в котором устанавливается выключатель врубной и предохранители.
Привод выключателя расположен на обрамлении. Выключатель соединен со стойками предохранителей с помощью алюминиевых шин. Конструкция блока предусматривает механическую блокировку, которая предотвращает открывание двери при включенном состоянии блока.
Рукоятка привода фиксируется в положениях "включено" и "отключено".
Ввод и вывод проводников производится снизу. Обслуживание ящика одностороннее, с лицевой стороны. В ящиках предусмотрено место для прокладки внешних подсоединений.

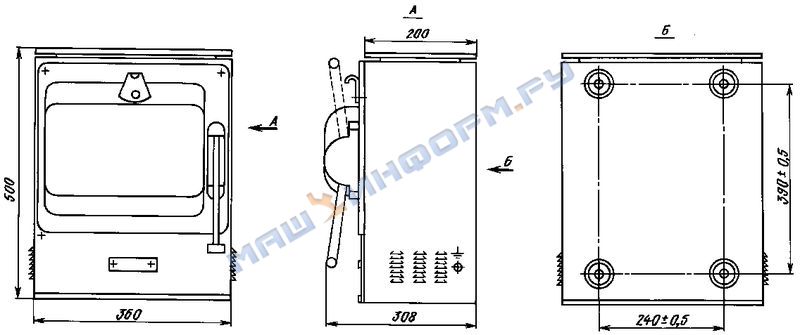

Габаритные, установочные, присоединительные размеры и масса ящиков указаны на рисунке.
Таблица к рис.
| Типоисполнение | Масса, кг не более |
| Я861-44АА УХЛ3 | 13,9 |
| Я861-44АБ УХЛ3 | 14,2 |
| Я861-44ДА УХЛ3 | 13,9 |
| Я861-44ДБ УХЛ3 | 14,2 |
| Я861-46АА УХЛ3 | 16,1 |
| Я861-46АБ УХЛ3 | 16,4 |
| Я861-46ДА УХЛ3 | 16,4 |
| Я861-46ДБ УХЛ3 | 16,7 |

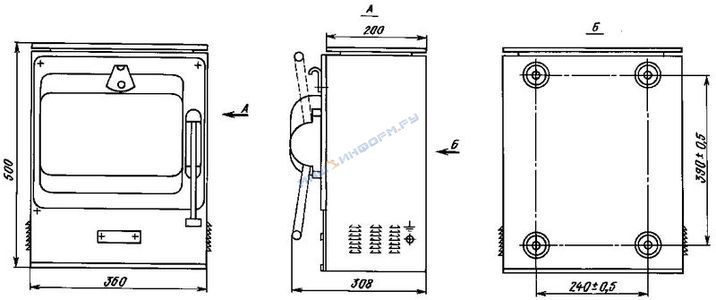

Габаритные, установочные размеры и масса ящиков силовых серии Я861
В комплект поставки входят: ящик - 1 шт., паспорт ИГРФ.656331.046 ПС - 1 экз.
"Техническое описание и инструкция по эксплуатации ИГРФ.656331.046 ТО" - один экземпляр на партию до 20 ящиков, поставляемых в один адрес. Контактные зажимы ящика обеспечивают присоединение медных и алюминиевых проводников сечением, указанным в табл. 1.
Таблица 1
| Номинальный ток ящика, А | Сечение проводников, мм2 | Размер резьбы зажимов | |
| наименьшее | наибольшее | ||
| 250 | 80 | 150 | М10 |
| 400 | 120 | 2 185 или 3120 | М10 |
Ящики силовые различаются по: номинальному току, номинальноиму напряжению, виду привода (табл. 2).
Таблица 2
| Типоисполнение ящика | Номинальный ток, А | Номинальное напряжение, *В | Типоисполнение встраиваемого блока | Исполнение привода из материала | Ток плавкой вставки предохранителя, А | |
| изоляционного | металлического | |||||
| Я861-44АА УХЛ3 | 250 | 660 | Б861-44АА УХЛ3 | + – | – + | 80; 100; 125 160; 200; 250 |
| Я861-44ДА УХЛ3 | 500 | Б861-44ДА УХЛ3 | + – | – + | ||
| Я861-46АА УХЛ3 | 400 | 660 | Б861-46АА УХЛ3 | + – | – + | 200; 250; 315 350; 400 |
| Я861-46ДА УХЛ3 | 500 | Б861-46ДА УХЛ3 | + – | – + | ||
| * 660 В – блоки комплектуются предохранителями ПП32, 500 В – предохранителями ПН2. | ||||||
