Ящики распределительные серии Я8501
Общие сведения
Ящики предназначены для распределения электрической энергии, защиты электрических установок напряжением 660 В переменного тока частоты 50 и 60 Гц при перегрузках и коротких замыканиях, для нечастых включений и отключений электрических цепей и электродвигателей.
Структура условного обозначения
Я8501-ХХ ХХХ-21 УХЛ3:
Я - вид низковольтного комплектного устройства (НКУ) по
конструкции: ящик;
8 - класс НКУ: ввод и распределение электроэнергии;
5 - группа класса НКУ: распределение электроэнергии с
применением автоматических выключателей;
01 - порядковый номер разработки;
ХХ - исполнение по току (44 - до 250 А; 46 - до 400 А);
ХХХ - исполнение по сочетанию комплектующих аппаратов
(схемы 001 до 166);
21 - степень защиты ящиков IР21 по ГОСТ 14254-80;
УХЛ - климатическое исполнение по ГОСТ 15150-69;
3 - категория размещения по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89 при этом:
высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 5 до 40°С;
относительная влажность (95+3)% при температуре 40°С;
окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль в концентрациях, снижающих параметры ящиков в недопустимых пределах;
по воздействию механических факторов внешней среды блоки соответствуют группе условий эксплуатации М1 по ГОСТ 17516.1-90;
номинальный режим работы ящиков - продолжительный;
рабочее положение ящиков в пространстве вертикальное с допустимым отклонением от него не более 5° в любую сторону.
По безопасности конструкция ящиков соответствует ГОСТ 12.2.007.7-83, а также правилам устройства электроустановок (ПУЭ), правилам техники безопасности при эксплуатации электроустановок потребителей.
По пожаробезопасности ящики соответствуют требованиям ГОСТ 12.1.004-85 и ГОСТ 12.2.007.7-83.
Ящики, поставляемые для нужд народного хозяйства, соответствуют ТУ16-93 ИГРФ.656341.032 ТУ, ГОСТ 22789-85.
Нормативно-технический документ
ТУ 16-93 ИГРФ.656341.032 ТУ;ГОСТ 22789-85
Технические характеристики
Номинальный ток, А - 250, 400 Номинальное напряжение переменного тока частоты 50 и 60 Гц, В - 380, 660 Ударный ток короткого замыкания при Iн = 400 А, кА - 25 Установленная безотказная наработка, ч - 12000 Установленный срок службы, лет - 12
Гарантийный срок эксплуатации - 2 года с момента ввода ящиков в эксплуатацию, но не более 3 лет со дня изготовления.
Конструкция и принцип действия
Ящик представляет собой шкаф настенного исполнения одностороннего обслуживания. Корпус ящика выполнен из тонколистовой стали и состоит из обрамления с крышкой и боковины.
Ящики комплектуются выключателями автоматическими однополюсными и трехполюсными, которые крепятся на профильных рейках, закрепленных на скобах, приваренных к днищу.
Конструкция ящиков обеспечивает ввод и вывод питающих и отходящих линий как снизу, так и сверху в любой комбинации. Ящики изготавливаются с вводными зажимами или с вводными выключателями. Конструкция ящиков обеспечивает ввод и вывод кабелей с резиновой или пластмассовой изоляцией. Ввод допускает подсоединение кабелей сечением от 50 мм2 до (2x95) мм2для ящиков с вводными выключателями и сечением от (4x25) мм2 до (4x120) мм2 для ящиков с вводными зажимами.
У ящика имеется крышка для доступа к рукояткам управления выключателями. Крышка имеет замок и открывается специальным ключом. Конструкция ящика обеспечивает замену любого аппарата с лицевой стороны без нарушения монтажа внешних проводников.
Схемы расположения автоматических выключателей в ящиках даны на рис. 1.

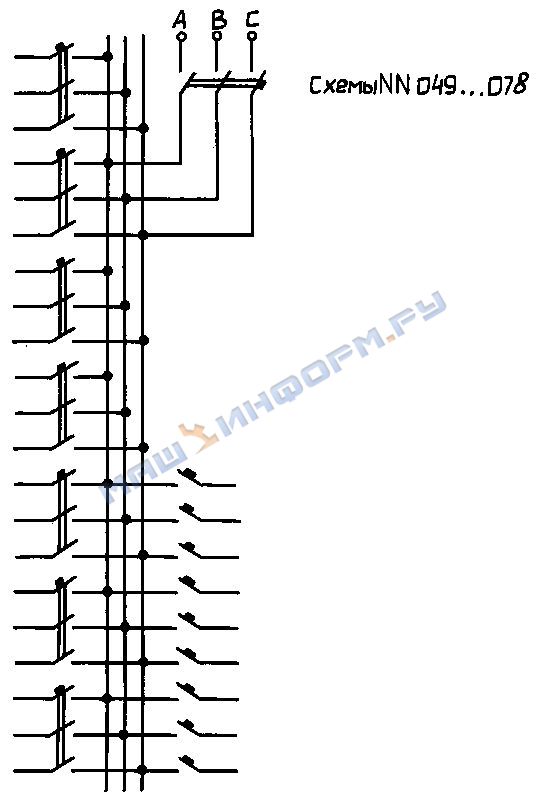

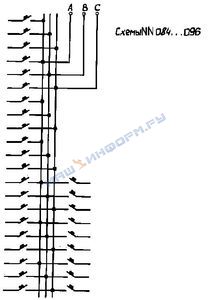

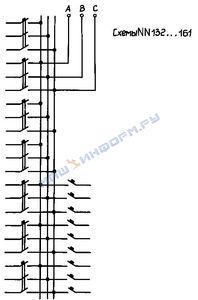

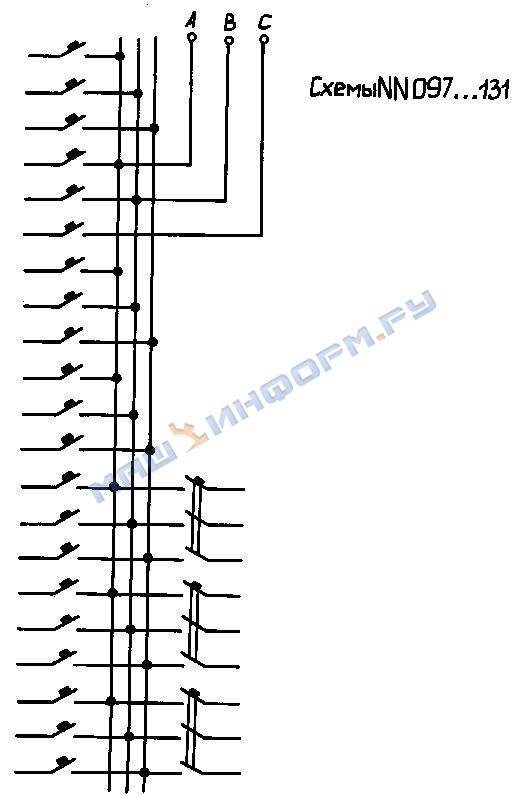

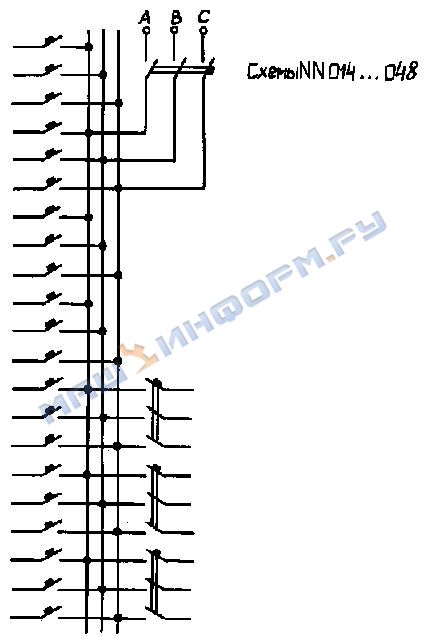

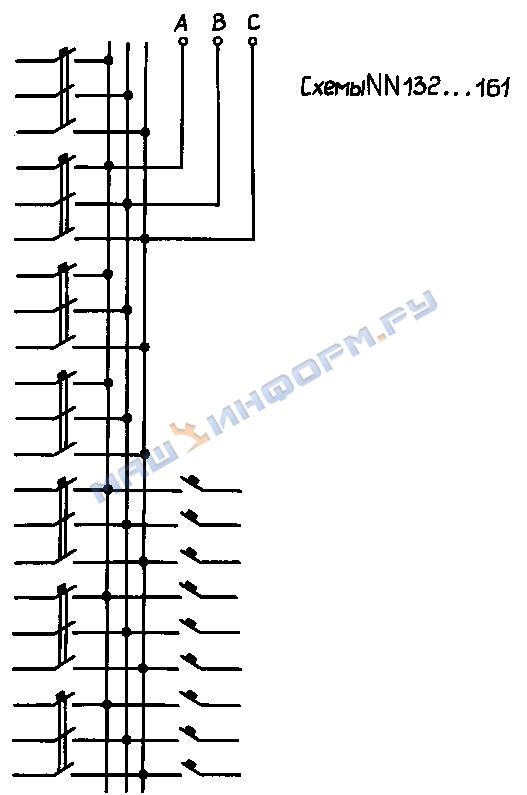

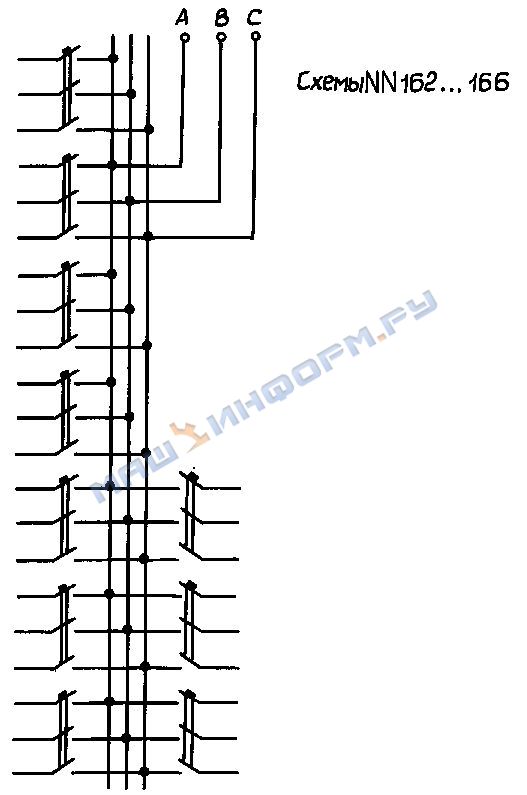

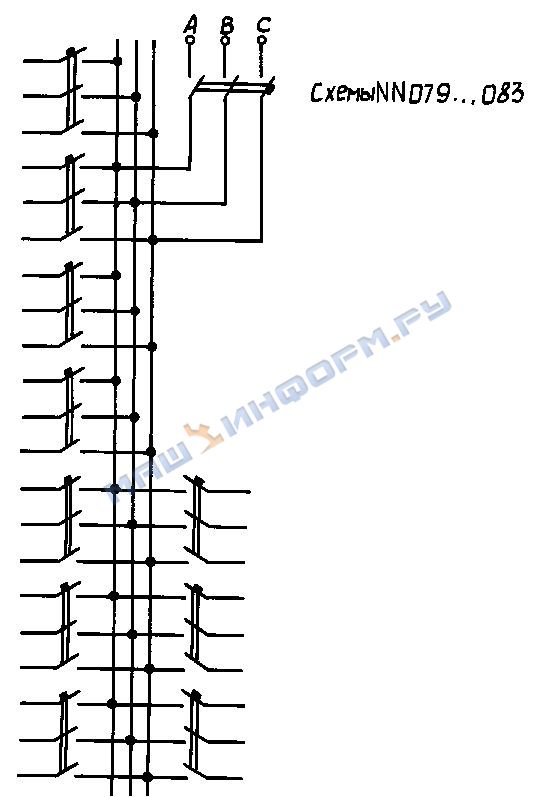

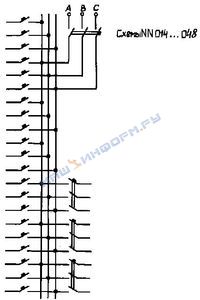

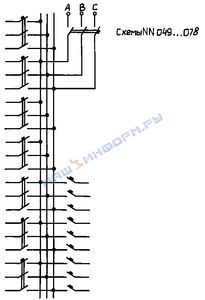

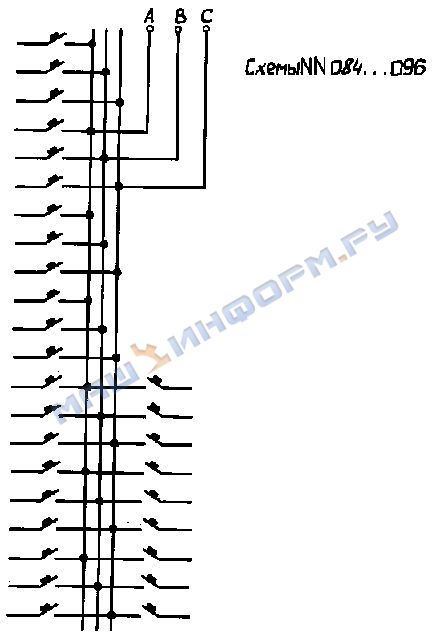

Схемы расположения автоматических выключателей в ящиках серии Я8501
Габаритные, установочные размеры и масса ящиков приведены на рис. 2.

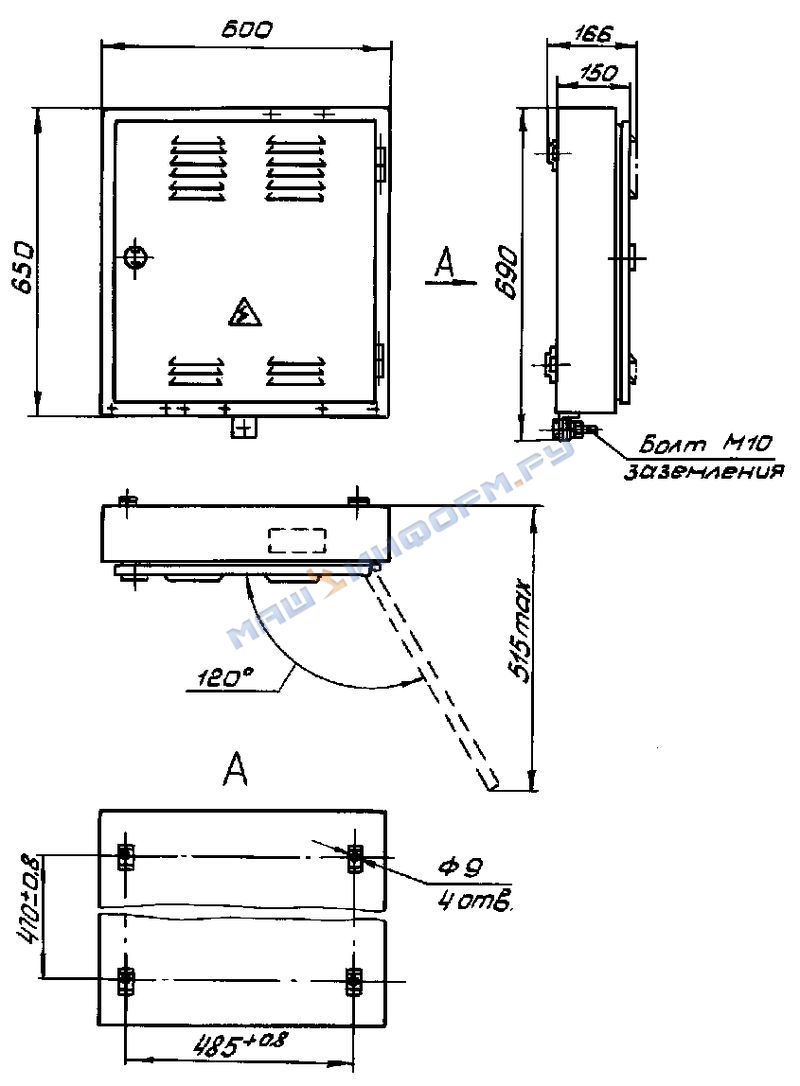

Габаритные, установочные размеры и масса ящиков серии Я8501
В комплект поставки входят:
ящик распределительный - 1 шт.;
ключ для замка крышки - 1 шт.;
паспорт ИГРФ.656341.032 ПС с отметкой технического контроля - 1 экз.;
Техническое описание и инструкция по эксплуатации ИГРФ.656341.032 ТО - 1 экз.;
на партию ящиков (не менее 9 шт.), отправляемых в один адрес - 3 экз.;
Техническое описание и инструкция по эксплуатации на выключателя - по 1 экз., а на партию ящиков (не менее 9 шт.), отправляемых в один адрес - по 3 экз. на каждый тип выключателей. Ящики распределительные различаются по: номинальным токам, напряжению, количеству и сочетанию комплектующих аппаратов (табл. 1).
Таблица 1
| Типоисполнение ящика | Номинальное напряжение на вводе, В | Номинальный ток ящика, А | Номер схемы ящика | Количество фидерных выключателей | ||
| ВА51-31-1 | ВА51-31-3 | АЕ 20 40М | ||||
| Я8501-44001 Я8501-44002 Я8501-44003 Я8501-44004 Я8501-44005 Я8501-44006 Я8501-44007 Я8501-44008 Я8501-44009 Я8501-44010 Я8501-44010 Я8501-44011 Я8501-44012 Я8501-44013 | 380/220 | 250 | 001 002 003 004 005 006 007 008 009 010 011 012 013 | 6 8 10 12 14 16 18 20 22 24 26 28 30 | – | – |
| Я8501-44014 Я8501-44015 Я8501-44016 Я8501-44017* Я8501-44018 Я8501-44019 Я8501-44020 Я8501-44021 Я8501-44022 Я8501-44023 | 014 015 016 017 018 019 020 021 022 023 | 3 5 7 9 11 13 15 17 19 21 | 1 – 1 – | – 1 – 1 | ||
| Я8501-44024 Я8501-44025 Я8501-44026 | 024 025 026 | 23 25 27 | – – – | – – – | ||
| Я8501-44027 Я8501-44028 Я8501-44029 Я8501-44030 Я8501-44031 Я8501-44032 Я8501-44033 Я8501-44034 Я8501-44035 Я8501-44036 | 027 028 029 030 031 032 033 034 035 036 | 2 4 6 8 10 12 14 16 18 20 | 2 – | – 2 | ||
| Я8501-44037 Я8501-44038 | 037 038 | 22 24 | 2 2 | – – | ||
| Я8501-44039 Я8501-44040* Я8501-44041 Я8501-44042 Я8501-44043 Я8501-44044 Я8501-44045 Я8501-44046 Я8501-44047 Я8501-44048 | 039 040 041 042 043 044 045 046 047 048 | 3 5 7 9 11 13 15 17 19 21 | 3 – 3 – | – 3 – 3 | ||
| Я8501-44049 Я8501-44050 Я8501-44051 Я8501-44052 | 049 050 051 052 | 2 4 6 8 | 4 – | – 4 | ||
| Я8501-44053 Я8501-44054 Я8501-44055 Я8501-44056 Я8501-44057 | 053 054 055 056 057 | 10 12 14 16 18 | 4 4 4 4 4 | – – – – – | ||
| Я8501-44058 Я8501-44059 Я8501-44060 Я8501-44061 | 380/220 | 250 | 058 059 060 061 | 3 5 7 9 | 5 – | – 5 |
| Я8501-44062 Я8501-44063 Я8501-44064* Я8501-44065 Я8501-44066 Я8501-44067 Я8501-44068 | 062 063 064 065 066 067 068 | 11 13 15 2 4 6 8 | 5 5 5 6 – | – – – – 6 | ||
| Я8501-44069 Я8501-44070 | 069 070 | 10 12 | 6 6 | – – | ||
| Я8501-44071 Я8501-44072 Я8501-44073 Я8501-44074* Я8501-44075 | 071 072 073 074 075 | 3 5 7 9 2 | 7 – | – 7 | ||
| Я8501-44076 Я8501-44077 Я8501-44078 | 076 077 078 | 4 6 3 | 8 8 9 | – – – | ||
| Я8501-44079 | 660 | 079 | – | – 2 | 2 – | |
| Я8501-44080 | 080 | – | – 4 | 4 – | ||
| Я8501-44081 | 081 | – | – 6 | 6 – | ||
| Я8501-44082 | 082 | – | – 8 | 8 – | ||
| Я8501-44083 | 083 | – | – 10 | 10 – | ||
| Я8501-46084 Я8501-46085 Я8501-46086 Я8501-46087 Я8501-46088 Я8501-46089 Я8501-46090 Я8501-46091 Я8501-46092 Я8501-46093 Я8501-46094 Я8501-46095 Я8501-46096 | 380/220 | 440 | 084 085 086 087 088 089 090 091 092 093 094 095 096 | 6 8 10 12 14 16 18 20 22 24 26 28 30 | – | – |
| Я8501-46097 Я8501-46098 Я8501-46099 Я8501-46100 Я8501-46101 Я8501-46102 Я8501-46103 Я8501-46104 Я8501-46105 Я8501-46106 Я8501-46107 Я8501-46108 Я8501-46109 | 097 098 099 100 101 102 103 104 105 106 107 108 109 | 3 5 7 9 11 13 15 17 19 21 23 25 27 | 1 – – – – | – 1 – – – | ||
| Я8501-46110 Я8501-46111 Я8501-46112 Я8501-46113 Я8501-46114 Я8501-46115 Я8501-46116 Я8501-46117 Я8501-46118 Я8501-46119 | 380/220 | 440 | 110 111 112 113 114 115 116 117 118 119 | 2 4 6 8 10 12 14 16 18 20 | 2 – | – 2 |
| Я8501-46120 Я8501-46121 | 120 121 | 22 24 | 2 2 | – – | ||
| Я8501-46122 Я8501-46123 Я8501-46124 Я8501-46125 Я8501-46126 Я8501-46127 Я8501-46128 Я8501-46129 Я8501-46130 Я8501-46131 | 122 123 124 125 126 127 128 129 130 131 | 3 5 7 9 11 13 15 17 19 21 | 3 – | – 3 | ||
| Я8501-46132 Я8501-46133 Я8501-46134 Я8501-46135 | 132 133 134 135 | 2 4 6 8 | 4 – | – 4 | ||
| Я8501-46136 Я8501-46137 Я8501-46138 Я8501-46139 Я8501-46140 | 136 137 138 139 140 | 10 12 14 16 18 | 4 | – | ||
| Я8501-46141 Я8501-46142 Я8501-46143 Я8501-46144 | 380/220 | 400 | 141 142 143 144 | 3 5 7 9 | 5 – | – 5 |
| Я8501-46145 Я8501-46146 Я8501-46147 | 145 146 147 | 11 13 15 | 5 5 5 | – – – | ||
| Я8501-46148 Я8501-46149 Я8501-46150 Я8501-46151 | 148 149 150 151 | 2 4 6 8 | 6 – | – 6 | ||
| Я8501-46152 Я8501-46153 Я8501-46154 Я8501-46155 Я8501-46156 Я8501-46157 | 152 153 154 155 156 157 | 10 12 3 5 7 9 | 6 6 7 – | – – – 7 | ||
| Я8501-46158 Я8501-46159 Я8501-46160 Я8501-46161 | 158 159 160 161 | 2 4 6 3 | 8 8 8 9 | – – – | ||
| Я8501-46162 | 660 | 162 | 2 – | – 2 | – – | |
| Я8501-46163 | 163 | 4 – | – 4 | – – | ||
| Я8501-46164 | 660 | 400 | 164 | 6 – | – 6 | – – |
| Я8501-46165 | 165 | 8 – | – 8 | – – | ||
| Я8501-46166 | 166 | 10 – | – 10 | – – | ||
| * Ящики комплектуются вводными выключателями ВА51-35-3. | ||||||
