Ящики однолинейные серии ЯВШ
Общие сведения
Ящики серии ЯВШ предназначены для подключения и нечастого замыкания и размыкания электрических цепей передвижных токоприемников, применяются в различных отраслях народного хозяйства и рассчитаны на работу от сети трехфазного переменного тока напряжением 380 В частотой 50 Гц или до 415 В частотой 50 и 60 Гц, а также от сети постоянного тока напряжением до 220 В.
Структура условного обозначения
ЯВШ-Х-ХХ2:
ЯВШ - ящик с выключателем и штепсельным разъемом;
Х - число полюсов (2; 3);
Х - номинальный ток, А (25; 63; 100);
Х2 - климатическое исполнение (У, Т) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 40 до 40°С относительной влажностью 80% при температуре 20°С для У2 и от минус 10 до 45°С с относительной влажностью 80% при температуре 27°С (для Т2).
Отсутствие воздействия солнечной радиации и атмосферных осадков.
Вибрация мест крепления с частотой 1-35 Гц при ускорении не более 0,5g.
Рабочее положение в пространстве вертикальное с отклонением до 5° в любую сторону.
Степень защиты оболочки от воздействия внешней среды IРХ5 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
Ящики соответствуют ТУ 16-536.007-72 и изготовляются для внутригосударственных и экспортных поставок. ТУ 16-536.007-72
Технические характеристики
Основные технические данные ящиков приведены в табл. 1.
Таблица 1
| Тип ящика | Количество полюсов | Номинальный ток, А | Номинальное напряжение, В | Тип встроенного пакетного выключателя | |
| постоянного тока | переменного тока | ||||
| ЯВШ2-25У2 ЯВШ2-25Т2 | 2 | 25 | 220 | 380 415 380 415 | ПВП14-27 |
| ЯВШ3-25У2 ЯВШ3-25Т2 | 3 | ||||
| ЯВШ2-63У2 ЯВШ2-63Т2 | 2 | 63 | 380 415 380 415 | ПВ2-100 | |
| ЯВШ3-63У2 ЯВШ3-63Т2 | 3 | ПВ3-100 | |||
| ЯВШ2-100У2 ЯВШ2-100Т2 | 2 | 100 | 380 415 380 415 | ПВ-100/Сп 25 | |
| ЯВШ3-100У2 ЯВШ3-100Т2 | 3 | ПВ-100/Сп 26 | |||
Коммутационная износостойкость ящиков при номинальном напряжении приведена в табл. 2.
Таблица 2
| Номинальный ток, А | Количество циклов ВО | |
| в цепях переменного тока при соs j ? 0,8 | в цепях постоянного тока при t = 2 мс | |
| 25 | 25 000 | 25 000 |
| 63 | 10 000 | 10 000 |
| 100 | 5000 | 5000 |
Гарантийный срок эксплуатации - 2 года со дня ввода ящиков в эксплуатацию.
Ящики состоят из стального корпуса сварной конструкции со встроенными в него пакетным выключателем и штепсельным разъемом.
Конструкция ящика предусматривает: блокировку пакетного выключателя со штепсельным разъемом, исключающую возможность отключения электрической цепи штепсельной вилкой под нагрузкой.
Для присоединения заземляющих проводников (проводов, кабелей и шин) на правой стороне ящика предусмотрен специальный контактный зажим.
Ящики рассчитаны на ввод в них проводников с резиновой или полихлорвиниловой изоляцией при открытой прокладке или в трубах диаметром не более 2".
Контактные зажимы выключателей, встроенных в ящики, допускают присоединение проводников с медными или алюминиевыми жилами, пределы нормальных сечений которых указаны в табл. 3.
Таблица 3
| Номинальный ток ящика, А | Сечение жил внешних проводников на одну фазу, мм2 | |
| наименьшее | наибольшее | |
| 25 | 2,5 | 6 |
| 63 | 6 | 25 |
| 100 | 10 | 50 |

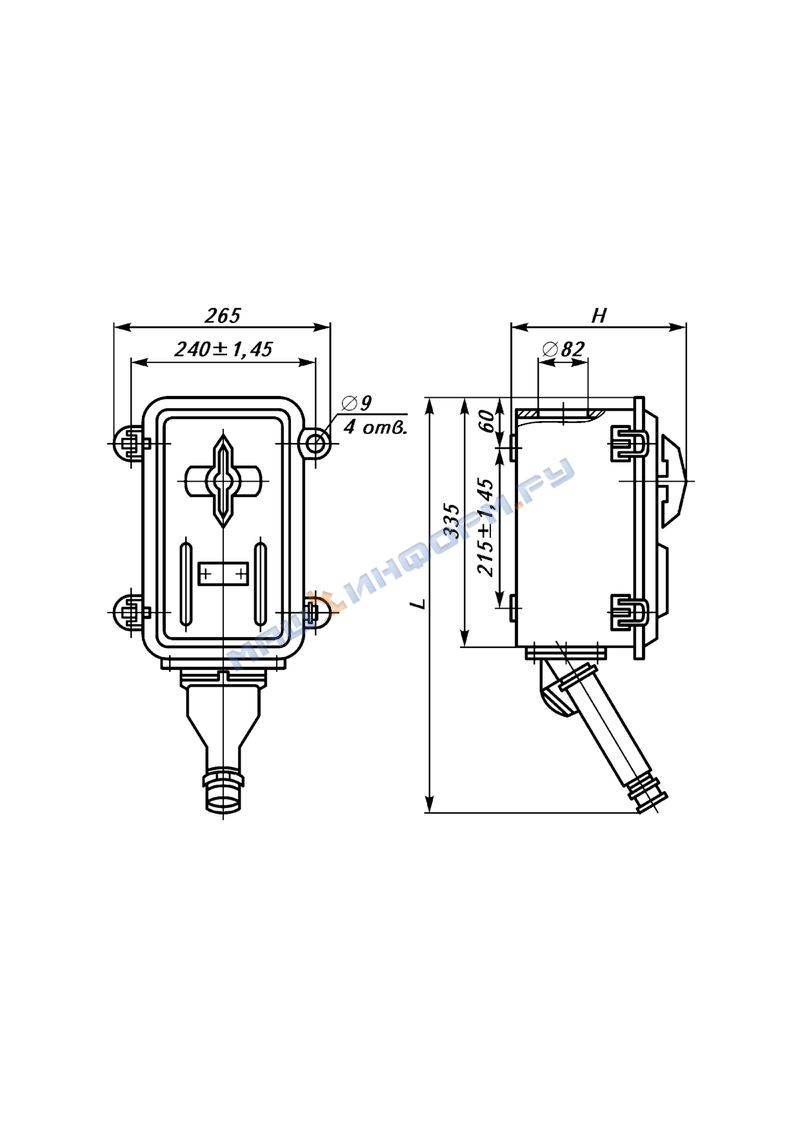

Габаритные, установочные размеры и масса ящиков ЯВШ указаны на рисунке.
Таблица к рисунку
| Тип ящика | Размеры, мм | Масса, кг, не более | |
| Н | L | ||
| ЯВШ2-25 | 220 | 520 | 6,7 |
| ЯВШ3-25 | 7,6 | ||
| ЯВШ2-63 | 560 | 8,7 | |
| ЯВШ3-63 | 8,9 | ||
| ЯВШ3-100 | 9,8 | ||
| ЯВШ3-100 | 245 | 10 | |

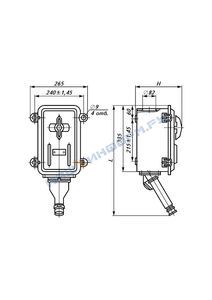

Общий вид, габаритные, установочные размеры и масса ящиков серии ЯВШ
В комплект поставки входят: ящик; штепсельная вилка; техническое описание и инструкция по эксплуатации ящиков серии ЯВШ - 2 экз. на партию ящиков, поставляемых в один адрес; паспорт (для экспортных поставок); запасные пружины блокировки на ящик (только для экспортных поставок).
