Подстанции трансформаторные комплектные собственных нужд КТПСН, КТПСНВ и КТПСНС
Общие сведения
Подстанции типов КТПСН, КТПСНВ, КТПСНС предназначены для электроснабжения потребителей собственных нужд атомных, тепловых и гидроэлектростанций. КТП могут найти применение в других электроустановках, а также для электроснабжения цехов предприятий, где электрические схемы соответствуют схемам главных и вспомогательных цепей КТП.
Структура условного обозначения
Х КТПСНХ - Х/10/0,4-ХХ:
Х - число применяемых трансформаторов (при одном -
обозначение не ставится);
КТПСН - комплектная трансформаторная подстанция собственных
нужд;
Х - В - верхний ввод, С - сейсмостойкое исполнение;
Х - мощность силового трансформатора, кВ·А;
10 - класс напряжения трансформатора, кВ;
0,4 - номинальное напряжение на стороне НН, кВ;
Х - год разработки;
Х - климатическое исполнение (У, О) и категория размещения (3;
4) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1 000 м. Окружающая среда невзрывоопасная. Содержание коррозионно-активных агентов в окружающей среде должно соответствовать атмосфере типа II по ГОСТ 15150-69. Степень защиты IР21 по ГОСТ 14254-96. КТПСНС по сейсмостойкости соответствуют требованиям ГОСТ 17516.1-90 для интенсивности землетрясения 7 баллов по МSН - 64 при уровне установки до 21 м над нулевой отметкой. Требования техники безопасности по ГОСТ 12.2.007.4-75. КТПСН и КТПСНС изготовляются по ТУ 16-530.191-77; КТПСНВ - по ТУ 16-530.277-81. ТУ 16-530.191-77;ТУ 16-530.277-81
Технические характеристики
Номинальная мощность силового трансформатора,кВ·А - 250*; 400; 630; 1000 Номинальное напряжение на стороне ВН, кВ - 6; 10 Номинальное напряжение на стороне НН, кВ: для КТП исполнения У3 - 0,4; 0,66 для КТП исполнения О4 - 0,4; 0,44; 0,66 Ток термической стойкости в течение 1 с на стороне НН, кА: для КТП 400 кВ·А - 10 для КТП 630 и 1 000 кВ·А - 20 Ток электродинамической стойкости сборных шин и ответвлений на стороне НН, кА: для КТП 250 кВ·А - 6,3 для КТП 400 кВ·А - 25 для КТП 630 и 1 000 кВ·А - 50 Количество отходящих линий РУНН - По заказу Диапазон номинальных токов, А: выключателей ввода - 630-1000 линий - 16-630 * Для шкафов 6ШН. Гарантийный срок - 3 года со дня ввода КТП в эксплуатацию. Начало гарантийного срока со дня ввода в эксплуатацию, но не позднее 6 мес со дня поступления КТП потребителю. Сетка шкафов КТП соответствует типовой работе АЭП-ТЭП 1992 г. "Схемы электрические КТПСН 0,4 кВ. Задание заводу. № 192 204.000.000.00000.000". Схемы первичных соединений шкафов ввода приведены в табл. 2.

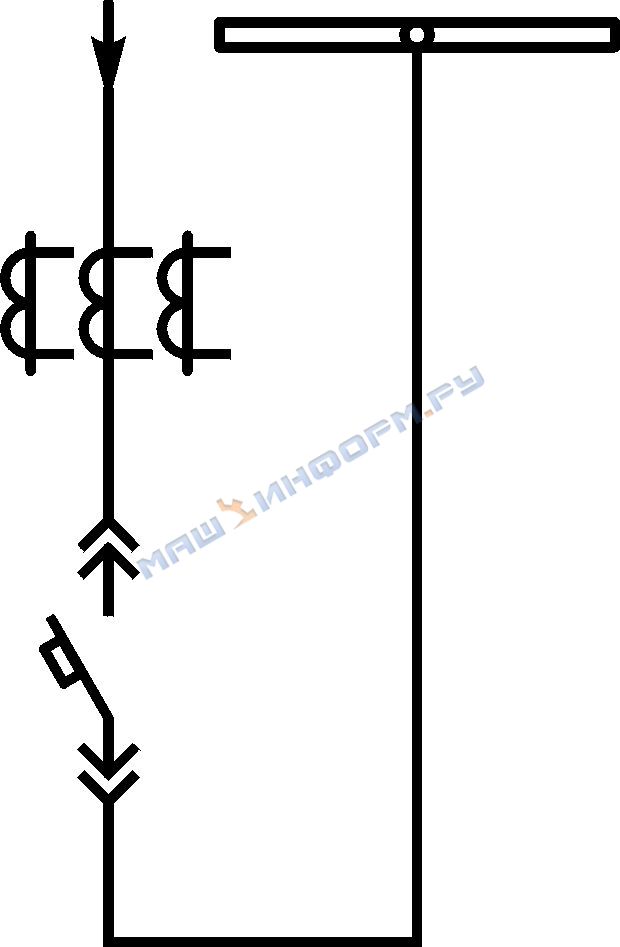

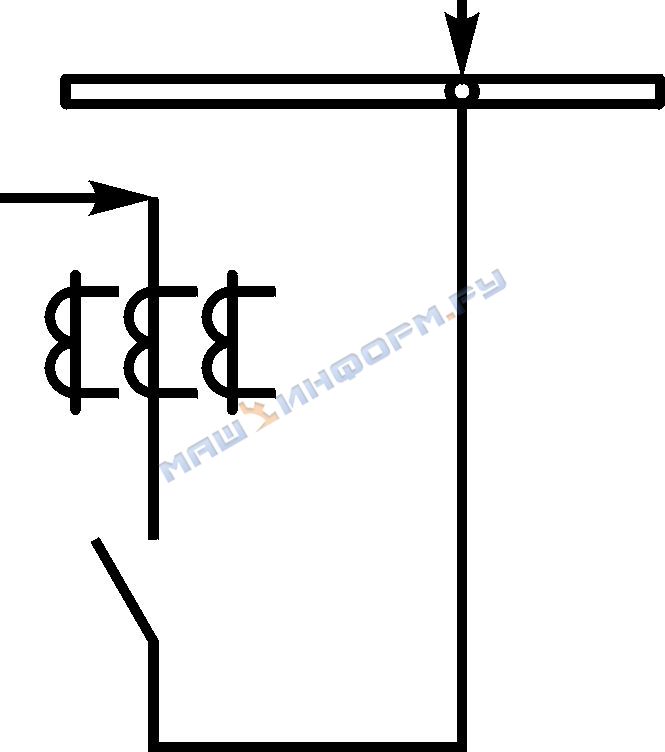

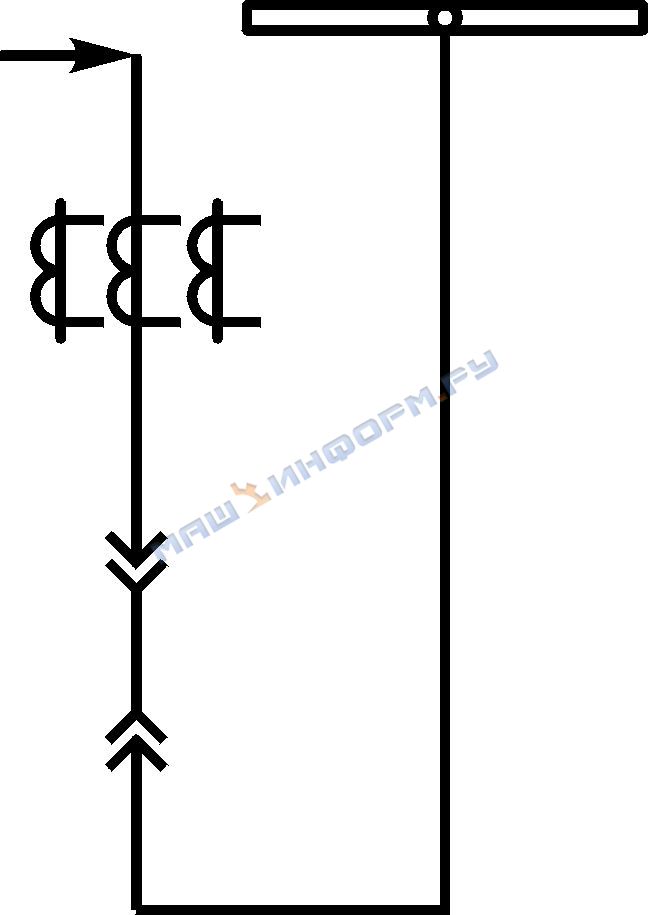

| Трансформатор тока ТНШЛ-0,66; выключатель типа ВА5Х-43 (7ШН) или ВА5Х-41 (8ШН) |  |  |  |  |  |  |  |

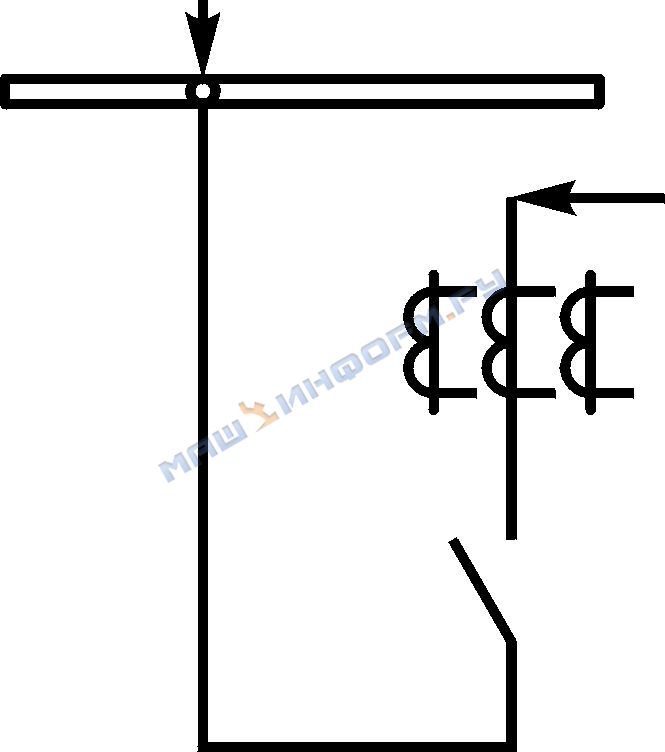

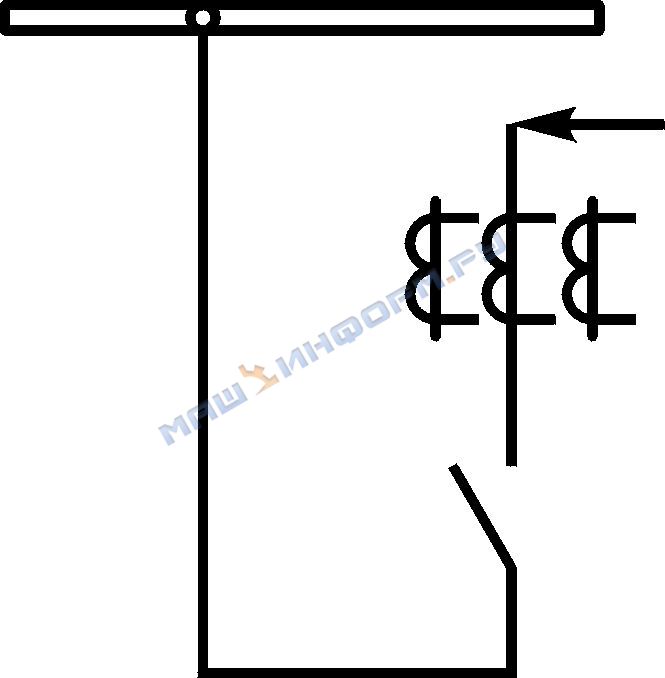

| Название шкафа | Шинного ввода сверху | Кабельного ввода | Секционный | Шинного ввода слева | Шинного ввода справа | Шинного ввода слева и сверху | Шинного ввода справа и сверху |
| Тип шкафа | 7ШН-11; 8ШН-11 | 7ШН-12к; 8ШН-12к | 7ШН-13С; 8ШН-13С | 7ШН-14; 8ШН-14 | 7ШН-15; 8ШН-15 | 7ШН-16 | 7ШН-17 |
| Трансформатор тока ТНШЛ-0,66; |  |  |  |  | |||
| Название шкафа | Шинного ввода слева | Шинного ввода справа | Шинного ввода сверху | Кабельного ввода | |||
| Тип шкафа | 7ШН-24; 8ШН-24 | 7ШН-25; 8ШН-25 | 7ШН-21; 8ШН-21 | 7ШН-22; 8ШН-22 | |||

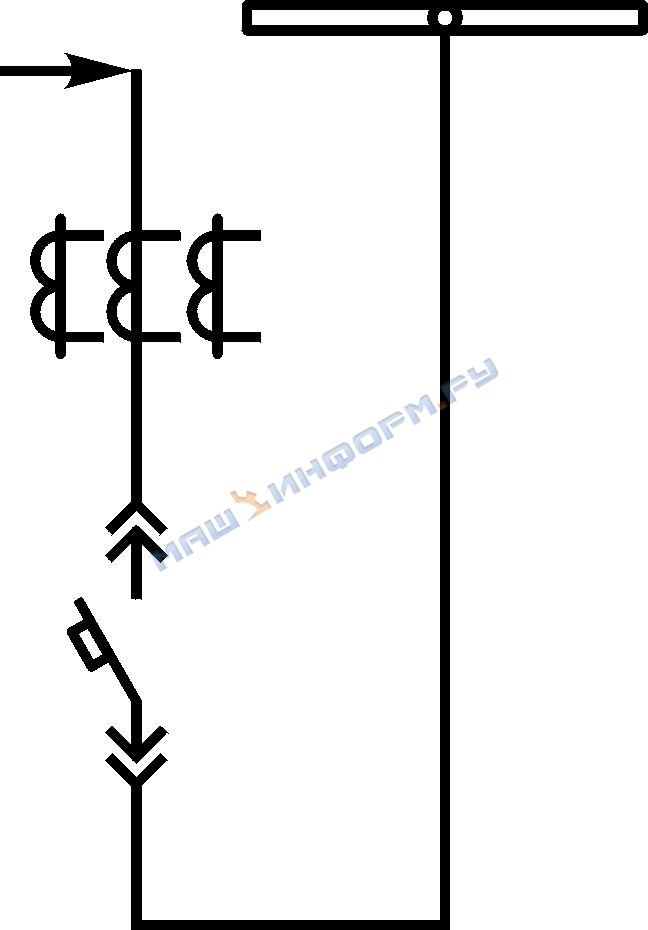

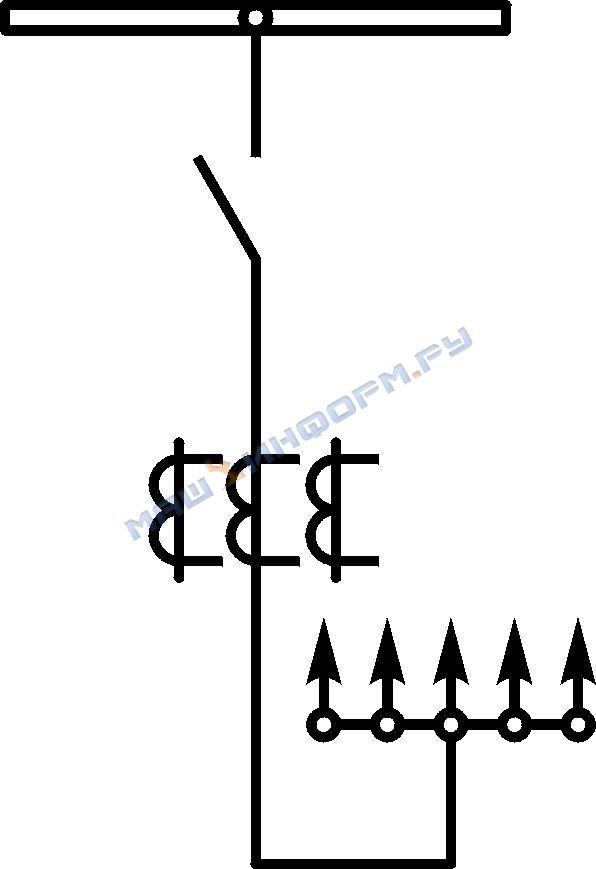

| Трансформатор тока ТНШЛ-0,66; разъединитель РЕ-19; кабельная сборка |  |  |  |  |  |  |  |
| Название шкафа | Шинного ввода от резервного трансформатора | Кабельного ввода на шины резервного питания | Кабельного ввода сверху на шины резервного питания | Кабельного ввода на шины резервного питания | Шинного ввода на шины резервного питания | Шинного ввода слева на шины резервного питания | Шинного ввода справа на шины резервного питания |
| Тип шкафа | 5ШН-41Ш | 5ШН-42 | 5ШН-42В | 5ШН-43 | 5ШН-43Ш | 5ШН-44ШЛ | 5ШН-45ШП |
| Трансформатор тока ТНШЛ-0,66; разъединитель РЕ19 |  |  |  |  | |||
| Название шкафа | Шинного ввода слева и сверху на шины резервного питания | Шинного ввода справа и сверху на шины резервного питания | Шинного ввода слева резервного питания | Шинного ввода справа резервного питания | |||
| Тип шкафа | 5ШН-46ШП | 5ШН-47ШП | 5ШН-48ШЛ | 5ШН-49ШП | |||

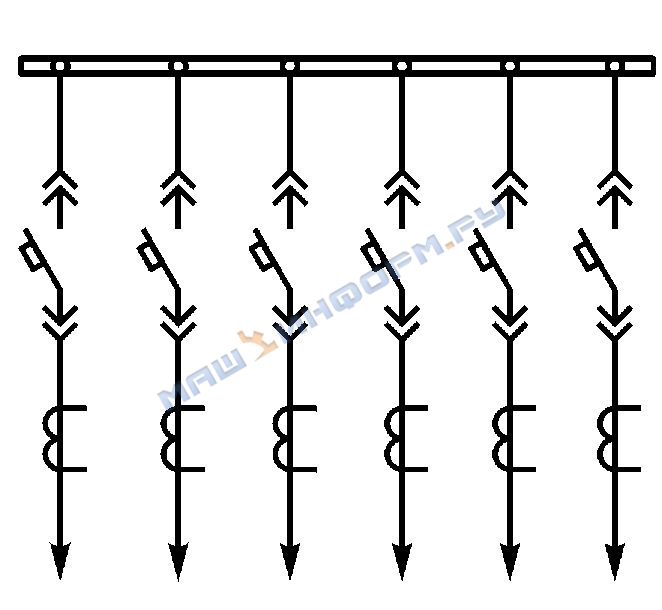

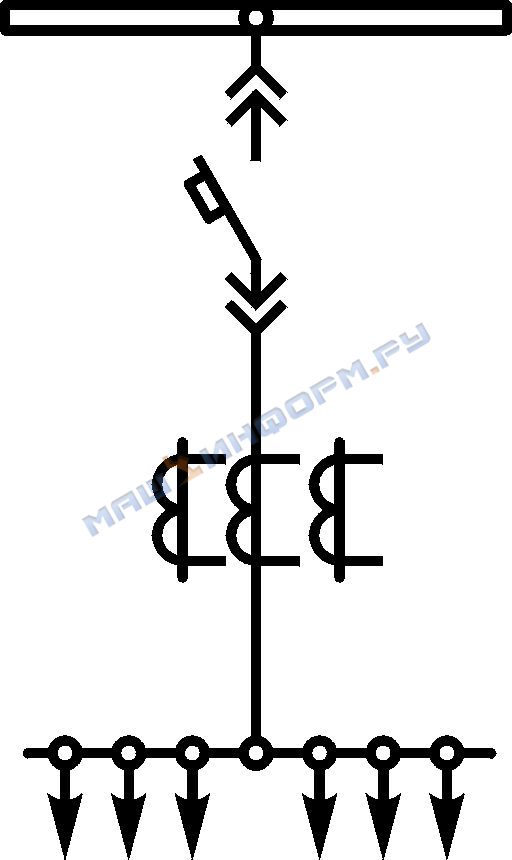

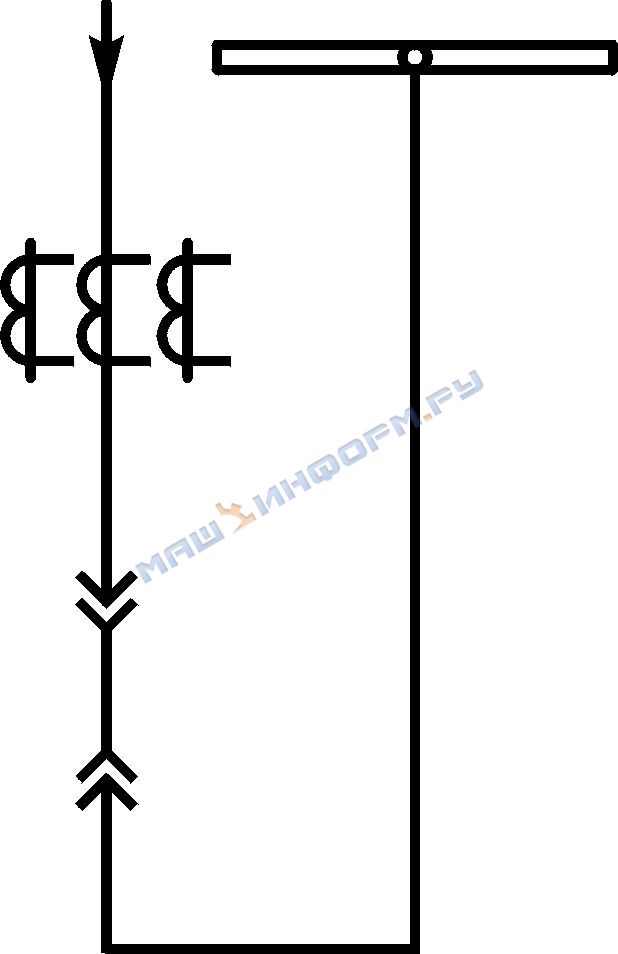

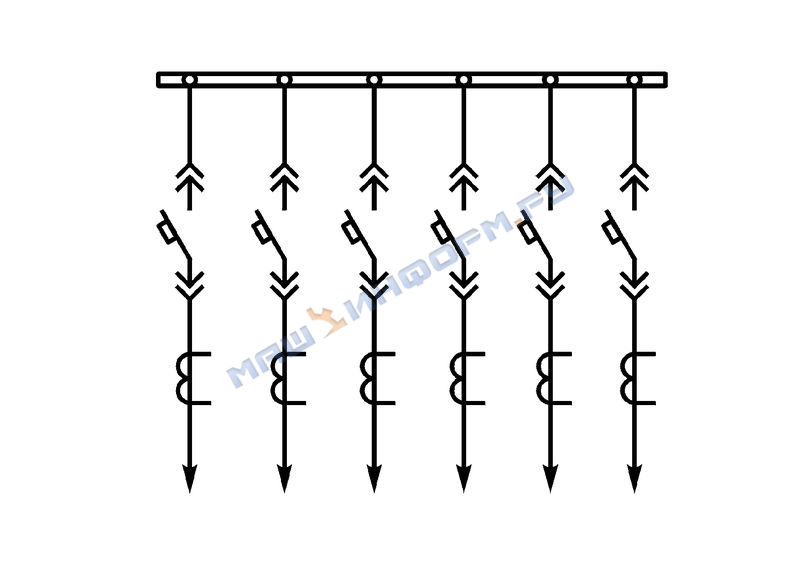

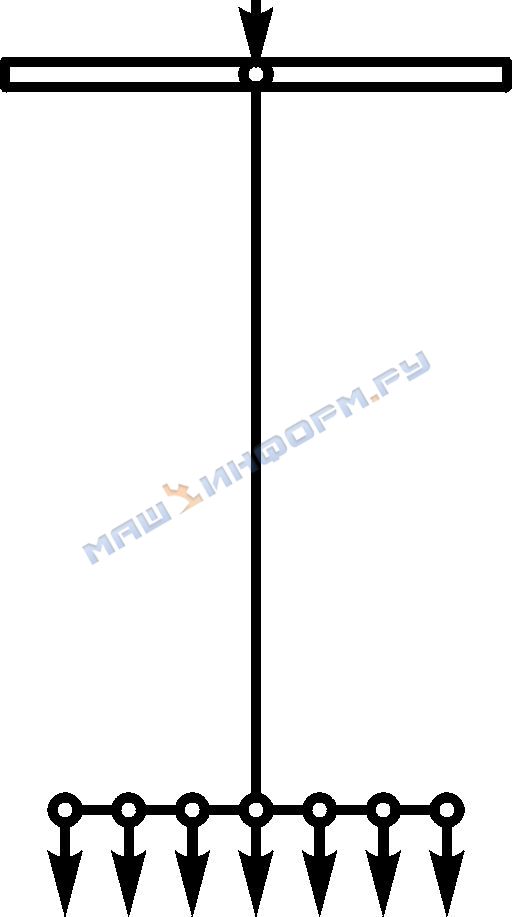

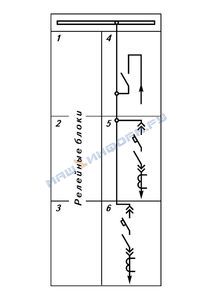

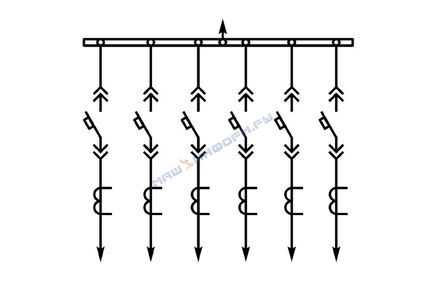

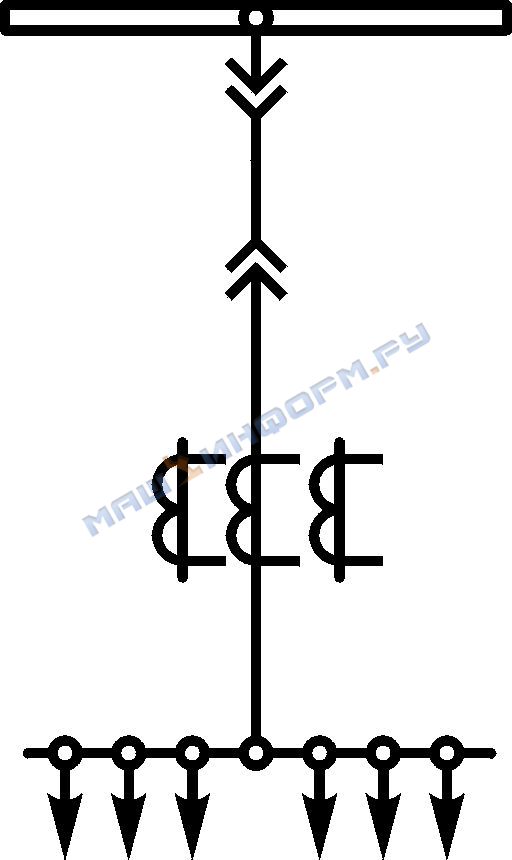

| Схема соединений шкафа |  |  |  |  |
| Название шкафа | Ввода | Линий | Линий | Линий |
| Тип шкафа | 7ШН-602 | 7ШН-603, 603В (5ШН-603, 603В) | 7ШН-610, 610В, 7ШН-611В, 611 (5ШН-610, 611, 610В; 611В) | 5ШН-606 |
Совместно со шкафами ввода могут применяться шкафы отходящих линий по проекту АЭП-ТЭП 1992 г. № 192204 0000004.02977.000 с выключателями ВА или по проекту ТЭП N 488001Э с выключателями А3700.
Схемы вспомогательных цепей предусматривают управление выключателями ввода от трансформаторов, секционными выключателями и выключателями линий, питающимися от шин низковольтного распредустройства, защиту рабочих и резервных силовых трансформаторов, защиту линий, АВР, сигнализацию, измерение напряжения на сборных шинах и скомпонованы в типовые релейные блоки, назначение которых приведено в табл. 6, 7.
КТП состоит из силового трансформатора и соединенного с ним распредустройства низшего напряжения РУНН. РУНН набирается из отдельных типовых шкафов ввода, линий, секционирования и др. В шкафах размещены силовые ячейки и релейные блоки. В силовых ячейках устанавливаются выдвижные автоматические выключатели, в релейных ячейках - выдвижные блоки со смонтированной на них аппаратурой. В шкафах двухстороннего обслуживания с передней стороны производится оперативное обслуживание автоматических выключателей, релейных блоков. С задней стороны шкафов, в соответствующих отсеках, размещаются кабельные сборки отходящих линий и трансформаторы тока. Набор шкафов и их количество производится по заказу потребителя. При двухрядном исполнении КТП между рядами устанавливается шинная перемычка. В исполнении У3 (общепромышленное) сборные шины по всей длине щита соединяются сваркой. В исполнении О4 (тропическом) соединение сборных шин-болтовое; КТП сейсмостойкого исполнения имеют в верхней части шкафов элементы для присоединения креплений к строительной части здания. В шкафах 7ШН и 8ШН предусмотрена возможность установки по заказу электромагнитной или механической блокировки положения выключателя. Секционные и шкафы ввода обозначаются: 7ШН-10 - с выключателями ВА50-43 (1 600 А), 7ШН-20 - с разъемным контактным соединителем СКР-43 (1 600 А), 8ШН-10 - с выключателями ВА50-41 (1 000 А), 8ШН-20 - с СКР-41 (1 000 А), 5ШН-40 - с разъединителями. При соединении шкафов 7ШН-14, 15, 16, 17 с трансформатором не требуется установки шкафа стыковки. Вывод шин вверх на шкафах 7ШН-16, 17 унифицирован со шкафом линий 5ШН-610; на шкафах 7ШН-11, 8ШН-11 - со шкафом линий 5ШН-611. Это позволяет при двухрядном исполнении КТП соединять между собой шкафы ввода и линий, а также соответствующие шкафы ввода шинными перемычками, поставляемыми комплектно заводом. Габаритные, установочные присоединительные размеры шкафов 7ШН, 8ШН приведены на рис. 5-11, при этом указанные размеры для шкафов 7ШН-20 соответствуют шкафам 7ШН-10, для шкафов 8ШН-20 соответствуют шкафам 8ШН-10.

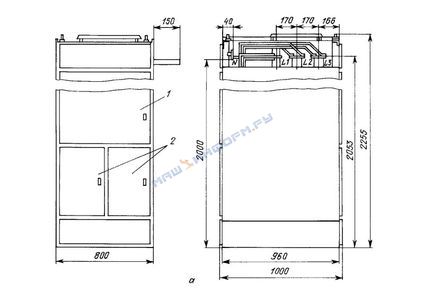

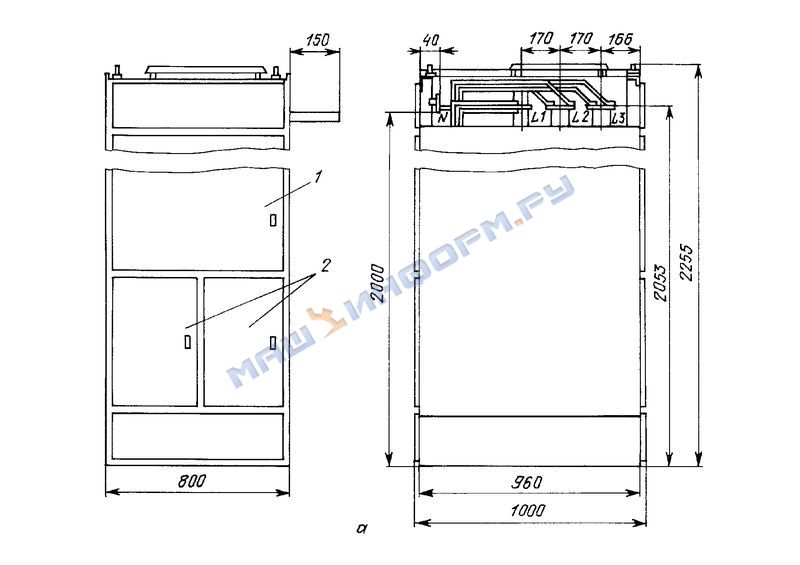

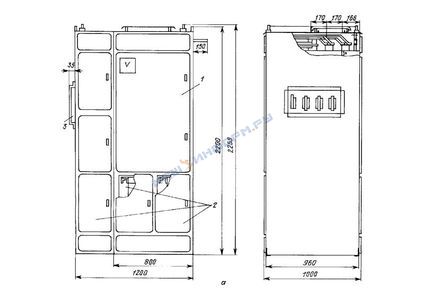

Общий вид, габаритные, установочные и присоединительные размеры шкафов шинного ввода 7ШН-11, 8ШН-11 с выключателем ВА: а - 8ШН-11: 1 - выдвижной выключатель;
2 - релейные блоки;
б - 7ШН-11
Общий вид, габаритные, установочные и присоединительные размеры шкафов секционного 7ШН-13, 8ШН-13 и кабельного ввода 7ШН-12К, 8ШН-12К: а - 7ШН-13С, 8ШН-13С: 1 - автоматический выключатель типа ВА;
2 - релейные блоки;
б - 7ШН-12К, 8ШН-12К

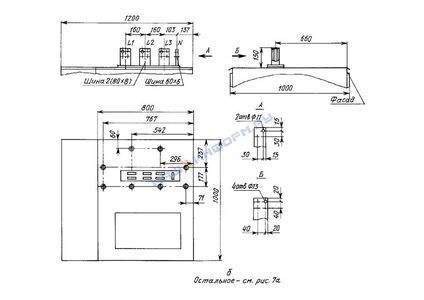

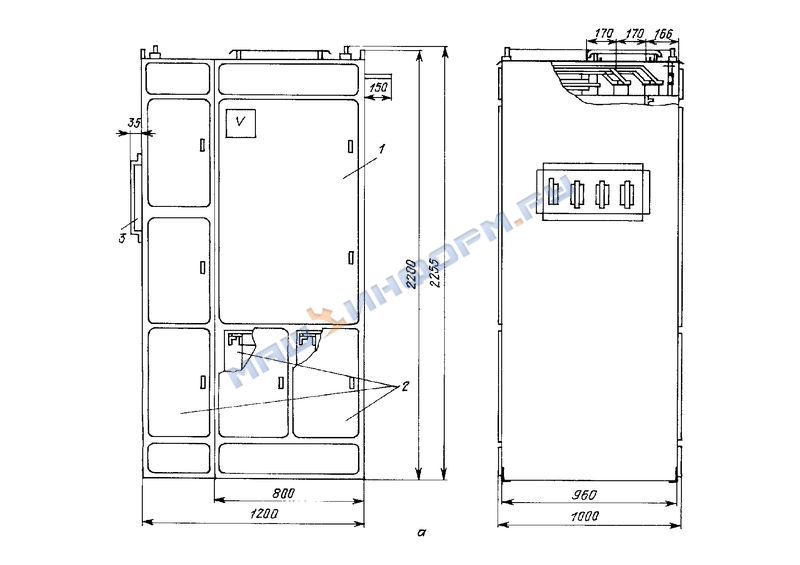

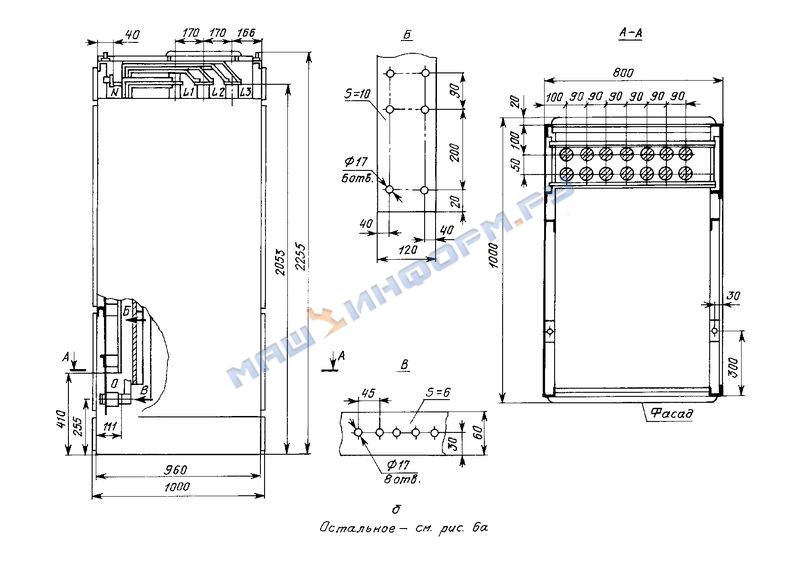

Общий вид, габаритные, установочные и присоединительные размеры шкафов ввода 7ШН-14, 7ШН-16, 8ШН-14: а - 7ШН-14, 8ШН-14: 1 - выдвижной выключатель ВА50 и стационарный релейный блок;
2 - выдвижные релейные блоки;
3 - узел стыковки с трансформатором;

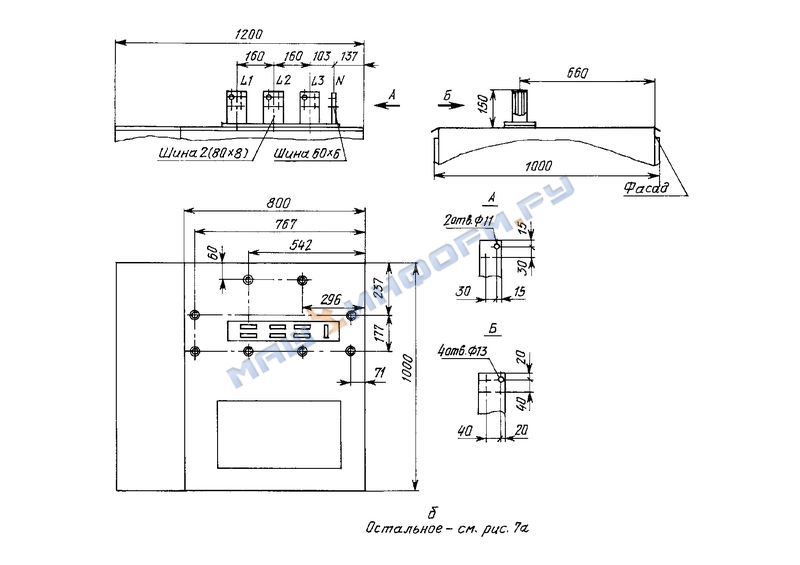

б - 7ШН-16 (остальное - см. рис. 7, а)

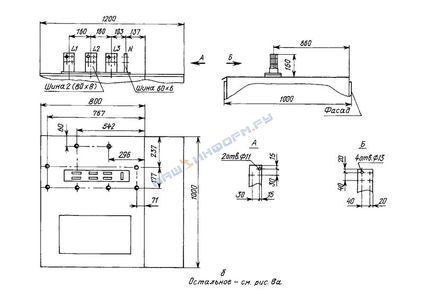

Общий вид, габаритные, установочные и присоединительные размеры шкафов ввода 7ШН-15, 7ШН-17 и 8ШН-15: а - 7ШН-15, 8ШН-15 (со шкафом стыковки): 1 - выдвижной выключатель ВА50 или СКР и стационарный релейный блок;
2 - узел стыковки с трансформатором;
3 - выдвижные релейные блоки;
б - 7ШН-17

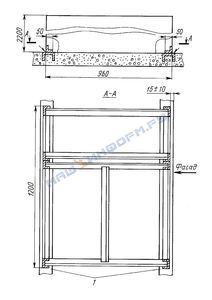

Прокладка контрольных кабелей в шкафах 7ШН-10, 7ШН-20, 8ШН-10 и 8ШН-20

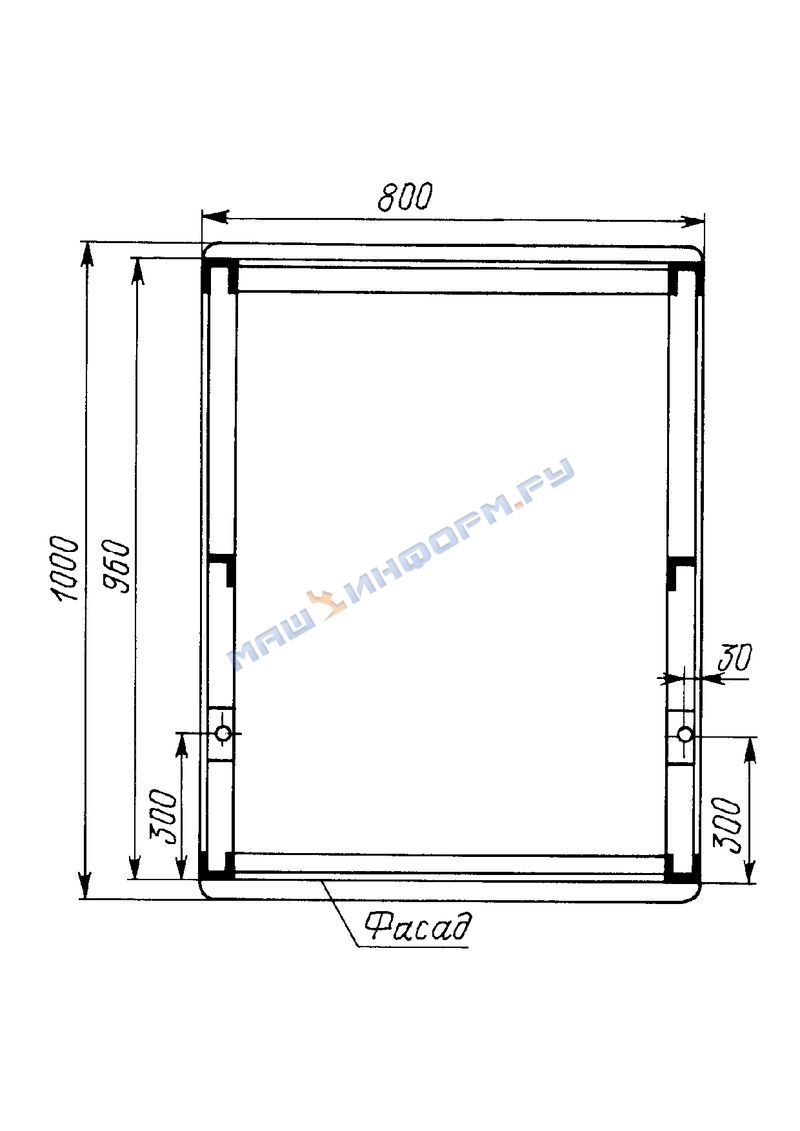

Установочные размеры шкафов 8ШН-10, 7ШН-12К, 7ШН-13С: 1 - закладной швеллер (в поставку завода не входит). Сварной шов прерывистый

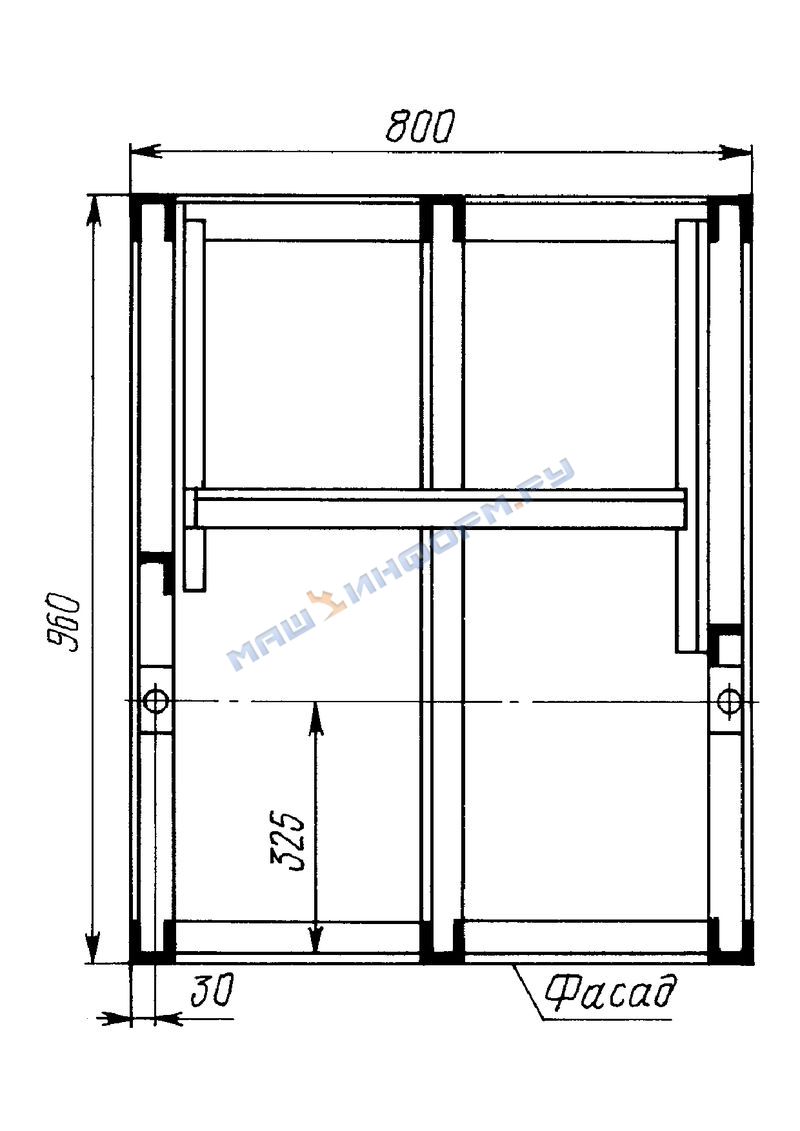

Установочные размеры шкафов 7ШН-11, 7ШН-14, 7ШН-15, 7ШН-16, 7ШН-17: 1 - закладной швеллер (в поставку завода не входит). Сварной шов прерывистый Габаритные, установочные и присоединительные размеры шкафов 5ШН-40 приведены на рис. 12-14.

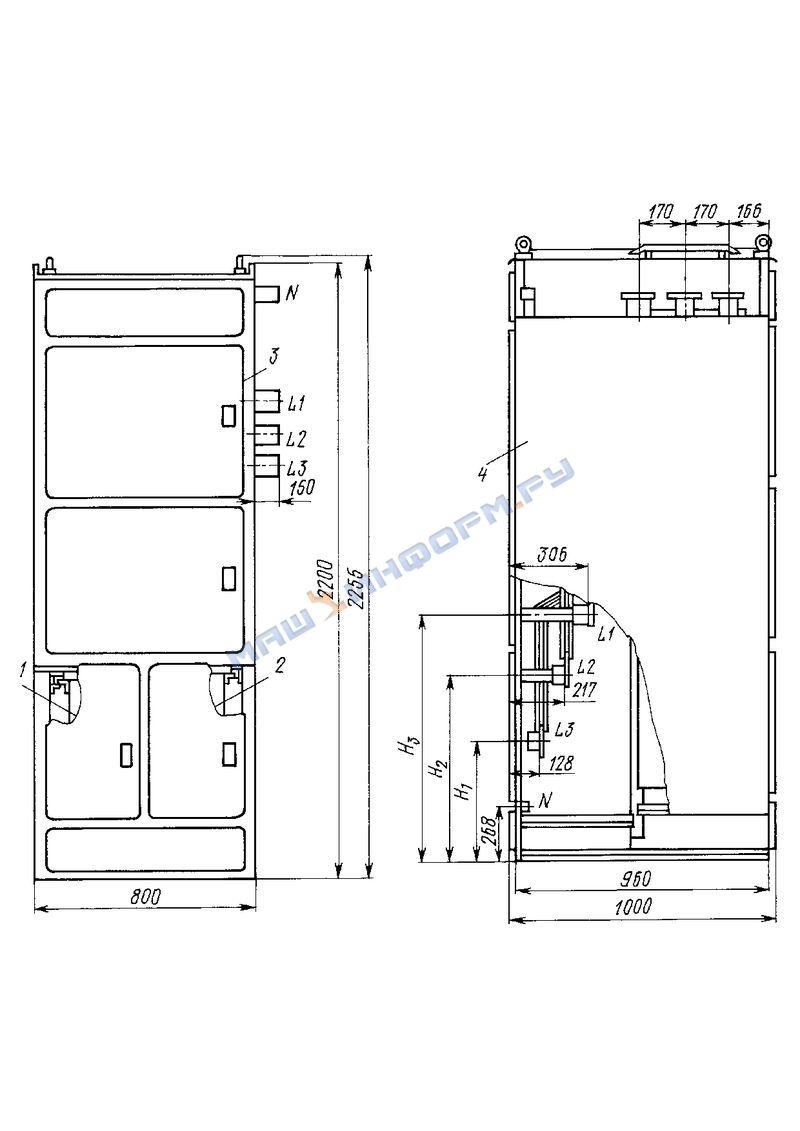

Габаритные, установочные и присоединительные размеры шкафов шинного ввода 5ШН-40 с кабельной сборкой
Присоединительные размеры для шинной перемычки на шкафах 5ШН-41Ш, 5ШН-43Ш, 5ШН-46ШЛ, 5ШН-47ШП, 5ШН-53Ш, 5ШН-56Ш

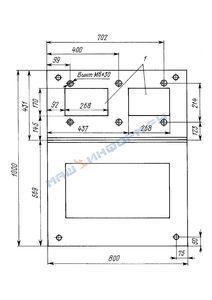

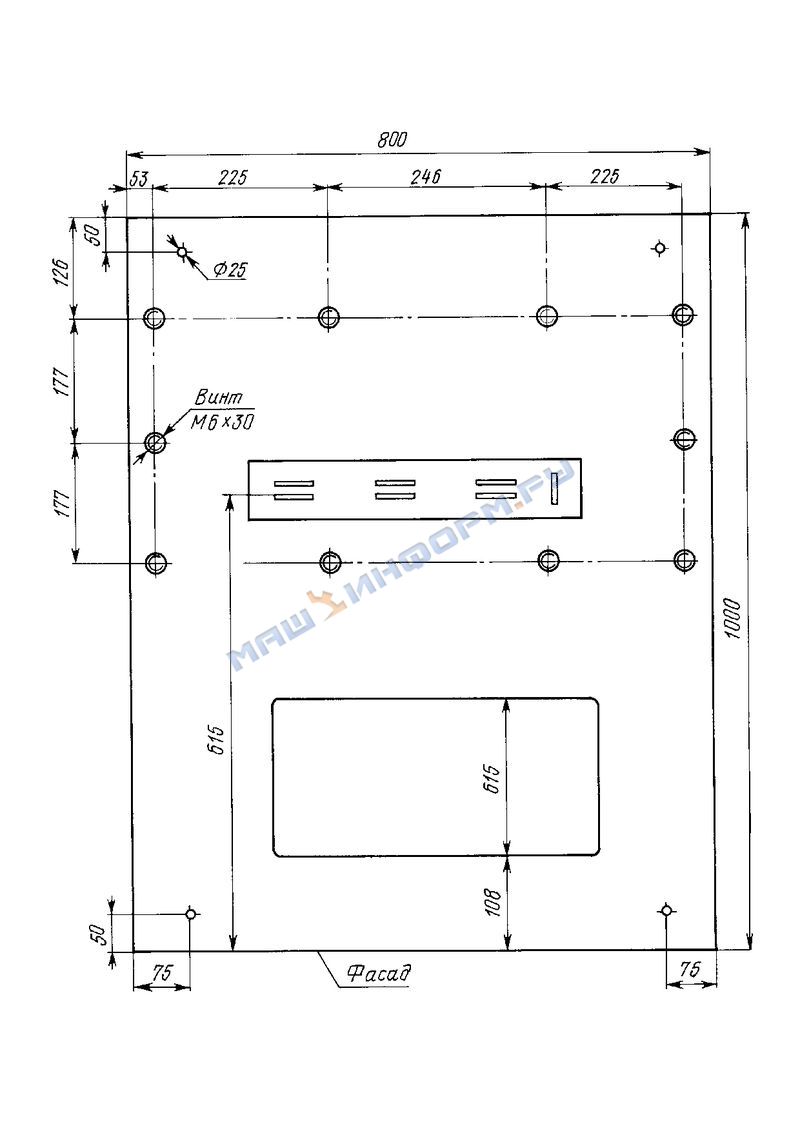

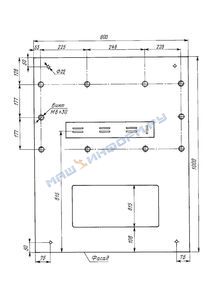

Присоединительные размеры для установки ККБ на крыше шкафа 5ШН-42В для КТПСНВ с верхним подводом кабелей: 1 - проемы для силовых кабелей Примечание. Максимальное количество кабелей, которое может быть выведено через проем, 2x9 шт. сечением 185 мм2 Шкафы линий обозначаются: 5ШН-600 с выключателями А3700;
7ШН-600 с выключателями ВА. Конструкция шкафов распределительного устройства предусматривает: двухстороннее обслуживание шкафов 7ШН, 8ШН, 5ШН;
одностороннее обслуживание шкафов 6ШН;
ввод питания от рабочих и резервных трансформаторов мощностью 400, 630 и 1 000 кВ·А шинами, мощностью 250 кВ·А - проводом или кабелем;
ввод питания проводом или кабелем для КТП 250 кВ·А;
установку силовых выключателей, типовых силовых и релейных блоков по заказу;
взаимозаменяемость однотипных выдвижных блоков;
установку перегородок, отделяющих ячейки релейных блоков и силовых коммутационных аппаратов друг от друга;
присоединение вспомогательных цепей к релейным блокам через штепсельные разъемы;
фиксацию выдвижных выключателей и силовых блоков в рабочем и контрольном положениях;
фиксацию выдвижных релейных блоков в рабочем положении;
установку в шкафах элементов для закрепления силовых и контрольных кабелей;
установку сборных шин горизонтально в верхней части шкафа в отдельном отсеке. Буквенное обозначение типов шкафов расшифровывается: В - шкафы с вводом кабелей сверху через крышу шкафа;
Б - шкафы с увеличенным рядом зажимов общих шинок для установки блоков повышенной надежности;
ВБ - шкафы с верхним вводом кабелей и увеличенным рядом зажимов. Количество трансформаторов тока в ячейках и коэффициент трансформации по заказу. Габаритные, установочные и присоединительные размеры шкафов линий указаны на рис. 15-17.
Общий вид, габаритные, установочные и присоединительные размеры шкафов: а - 7ШН-603: 1 - релейные блоки;
2 - выдвижные выключатели ВА или А3700 (до 630 А);
б - 7ШН-603В: 1 - узел ввода кабелей сверху;
в - 7ШН-610, 7ШН-610В: 1 - узел ввода кабелей сверху (только для 7ШН-610В);
г - 7ШН-611, 7ШН-611В: 1 - узел ввода кабелей сверху (только для 7ШН-611В);

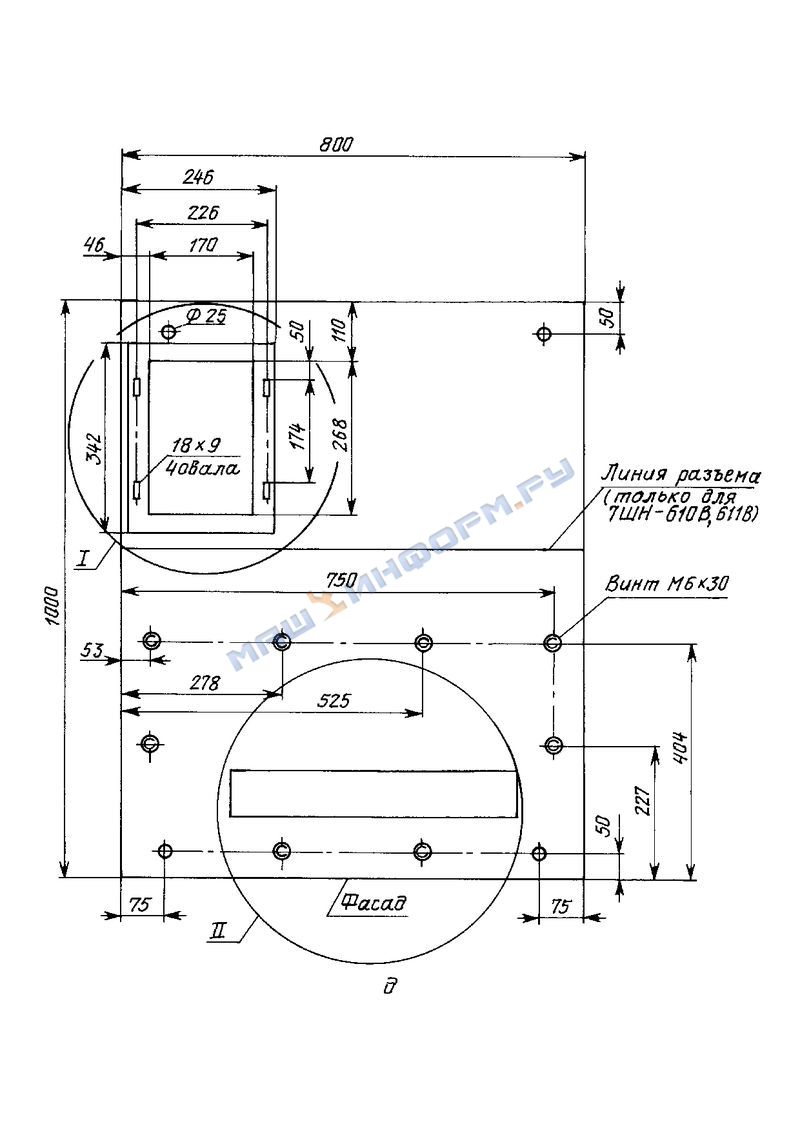

д - узел ввода кабелей сверху и шинная перемычка для 7ШН-603В, 7ШН-610, 7ШН-610В, 7ШН-611, 7ШН-611В;
е - размещение силовых и контрольных кабелей в шкафах типа 7ШН-600 (5ШН-600): 1 - силовые кабели верхней и средней ячеек;
2 - силовые кабели нижней ячейки;
3 - контрольные кабели

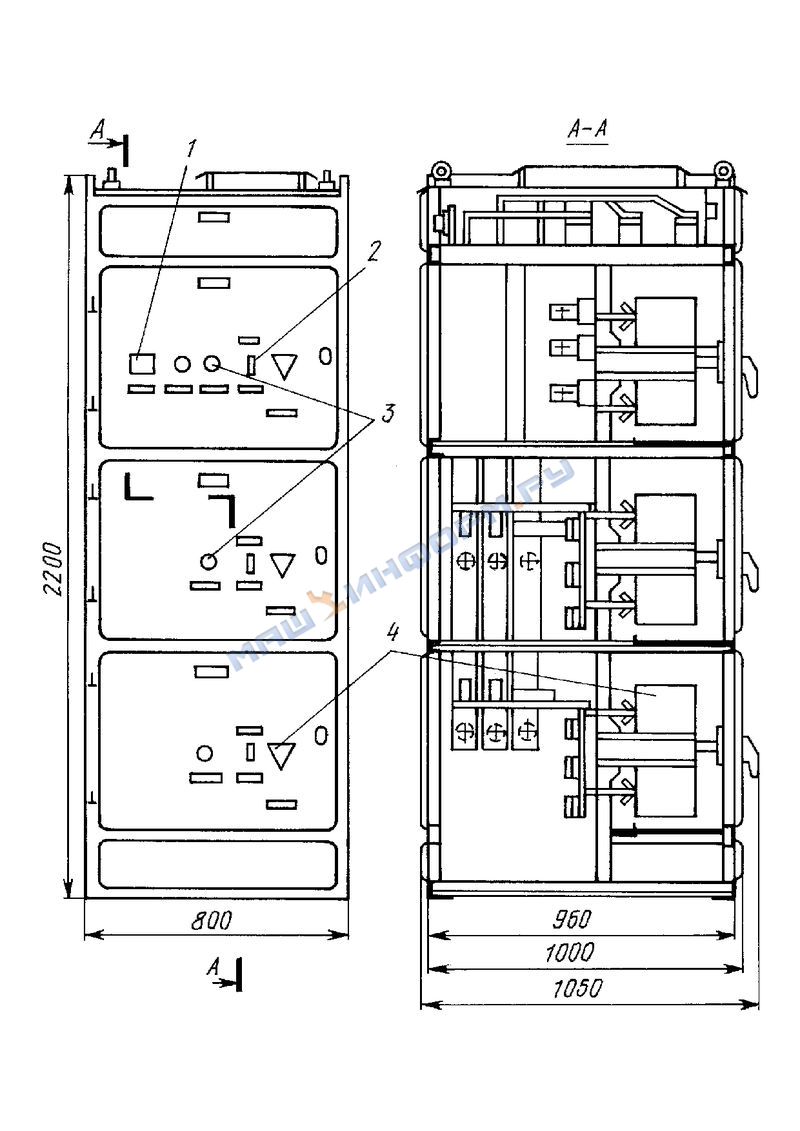

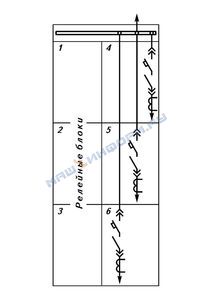

Шкаф трех линий 5ШН-603Р с А3700 с ручным приводом: 1 - указательное реле;
2 - тумблер;
3 - сигнальные лампы;
4 - выключатель

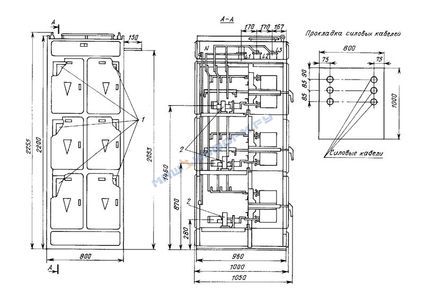

Общий вид, габаритные, установочные и присоединительные размеры шкафа 5ШН-606: 1 - выключатели серии А3700 (типа ВА - по заказу);

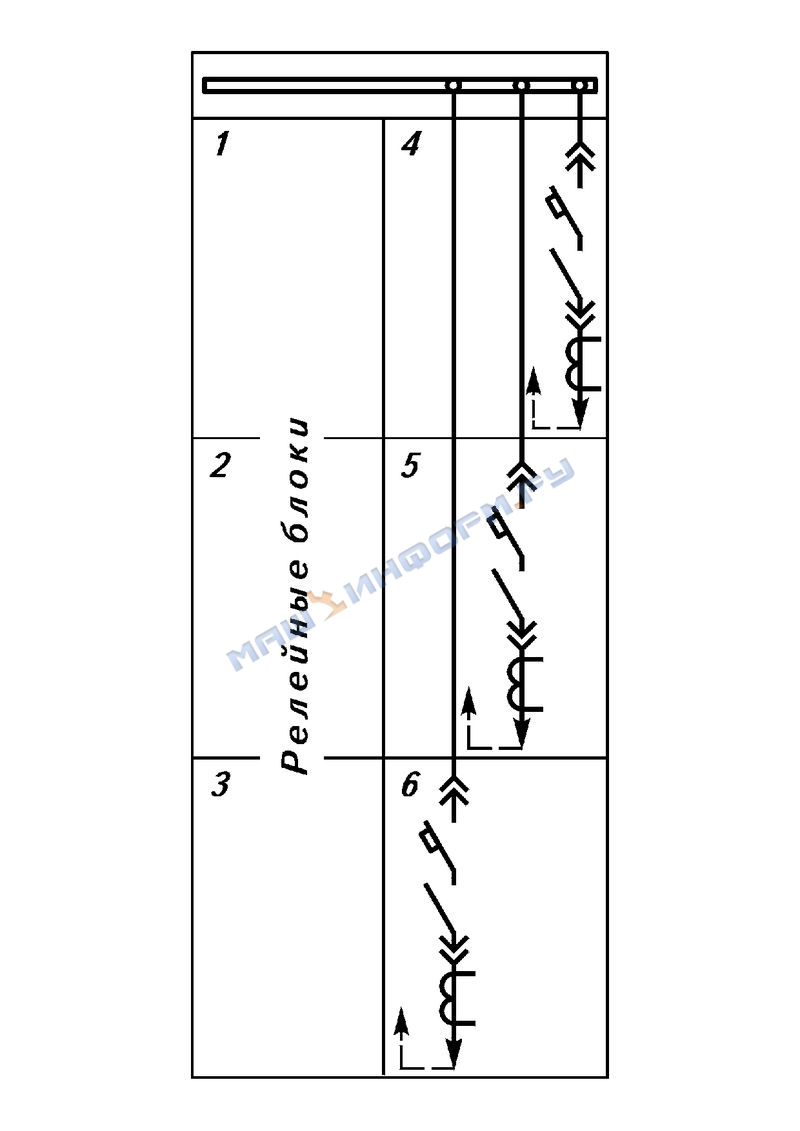

2 - трансформаторы тока Т-0,66 У3 Схемы главных соединений шкафов 5ШН-50 приведены в табл. 8, габаритные, установочные и присоединительные размеры - на рис. 18, 19.
!&&+Рис. В к табл. 8д:#43#43seria.cmd viewgr.exe X1314\X1314t8j.jpg[0]

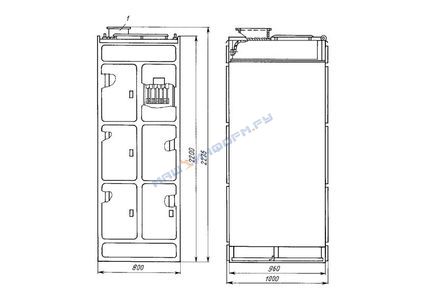

Общий вид, габаритные, установочные и присоединительные размеры шкафов 5ШН-50, 5ШН-50В: 1 - узел ввода кабелей (только для 5ШН-50В)
Общий вид, габаритные, установочные и присоединительные размеры шкафов типа 5ШН-58, 5ШН-58В: 1 - узел ввода кабелей (только для 5ШН-58В);
2 - силовые ячейки с выключателем А3700 Габаритные, установочные и присоединительные размеры проемов в крышах для прокладки силовых и контрольных кабелей в шкафах КТПСНВ приведены на рис. 20.

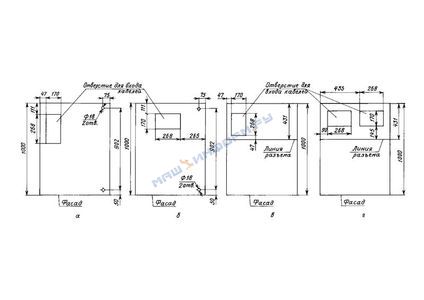

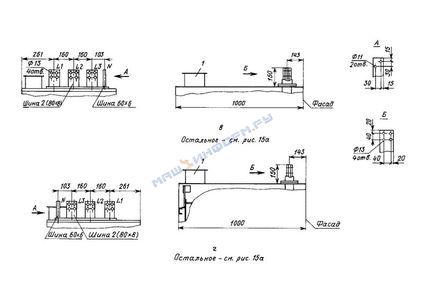

Проемы в крышах для прокладки силовых и контрольных кабелей в шкафах: а - 5ШН-80В, 5ШН-603В, 5ШН-52КВ, КТПСНВ У3;
б - 5ШН-53В КТПСНВ У3;
в - 5ШН-610В КТПСНВ У3 (О4);

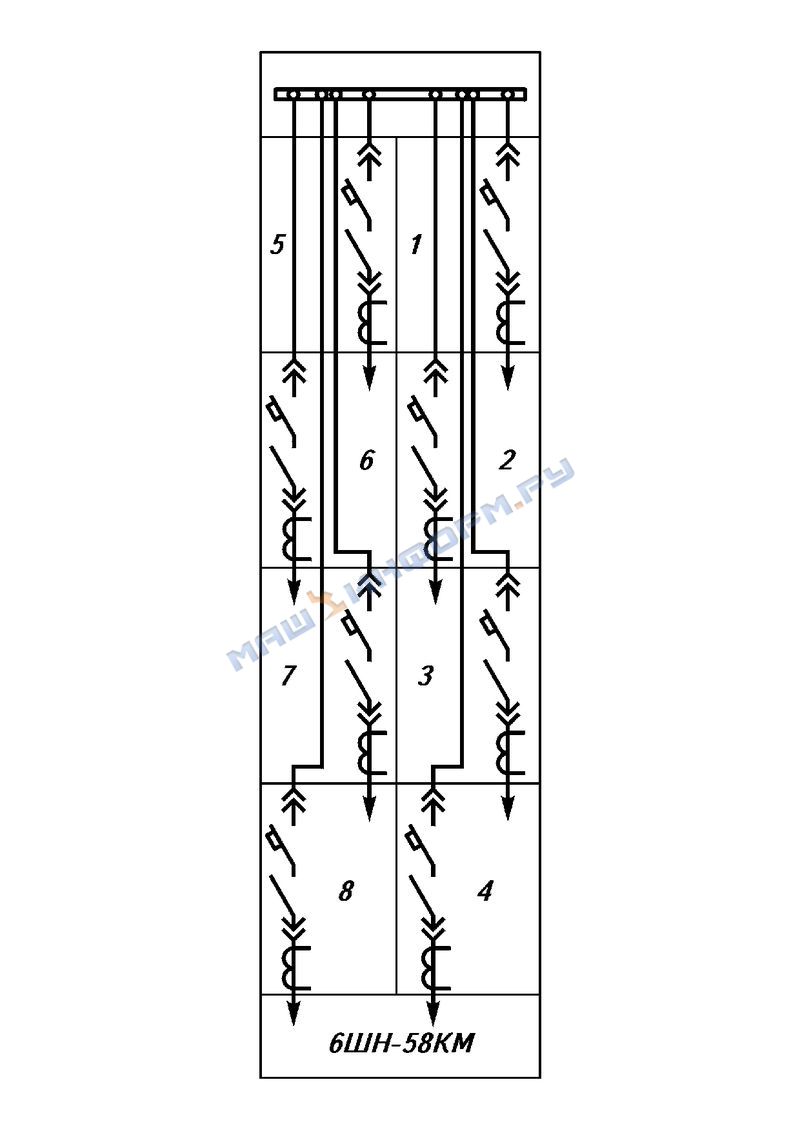

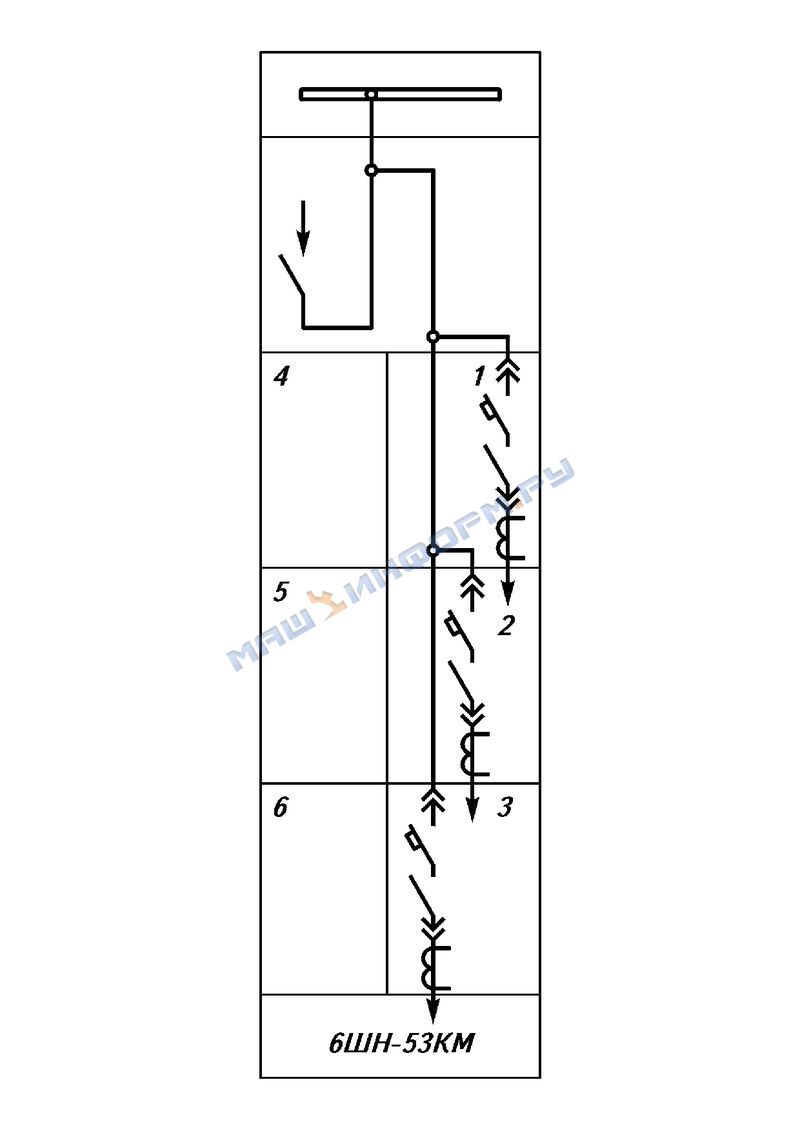

г - 5ШН-42В, 5ШН-58В КТПСНВ У3 (О4) Шкафы одностороннего обслуживания обозначаются 6ШН-50. Информация о шкафах 6ШН-50 приведена в табл. 9-12, рис. 21-23 и в приложении А, при этом шкафы 6ШН-53К и 6ШН-56К устанавливаются в щите только слева.

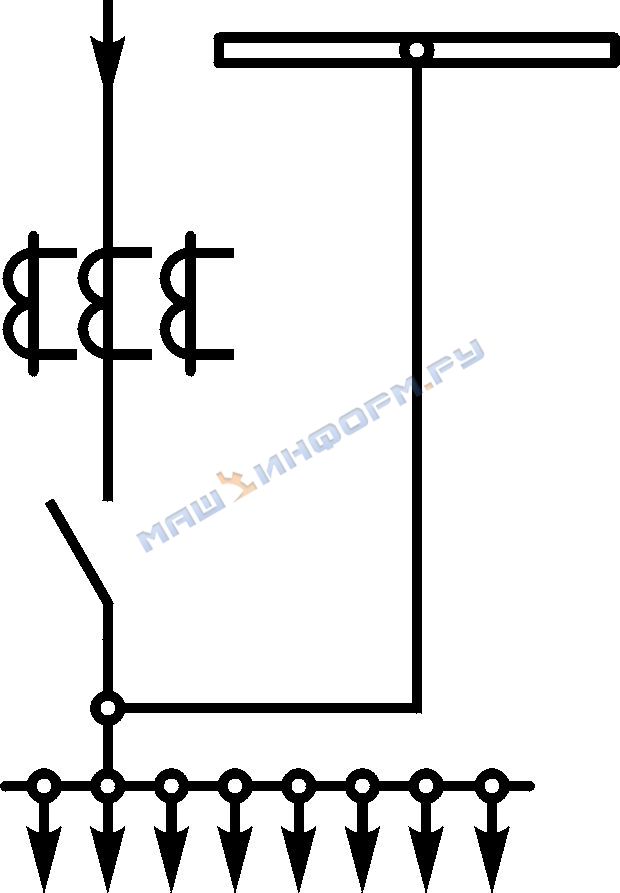

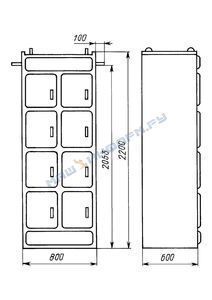

Шкаф ввода для КТП мощностью 250 кВ·А

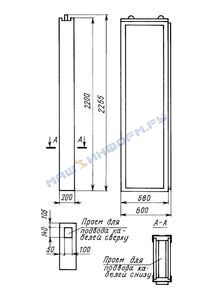

Кабельная вставка, стоящая в середине щита, для КТП мощностью 250 кВ·А
Торцевая кабельная вставка для КТП мощностью 250 кВ·А Информация на шкафы управления и общесекционных устройств приведена в табл. 13-16 и на рис. 24-26.

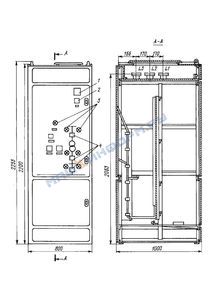

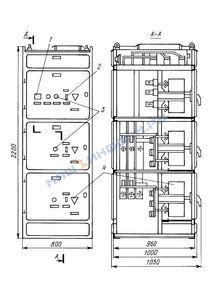

Габаритные размеры шкафов 7ШН-70 (5ШН-70): 1 - амперметр;
2 - указательное реле;
3 - сигнальные лампы;
4 - переключатели

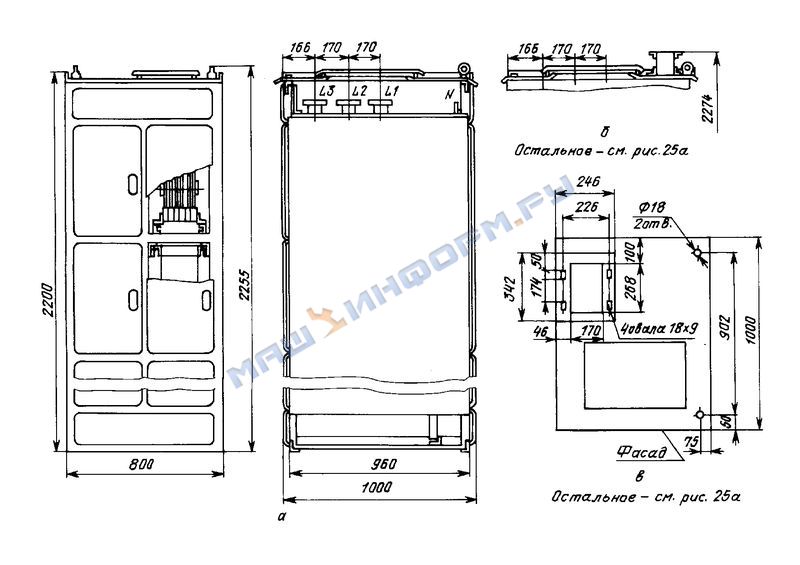

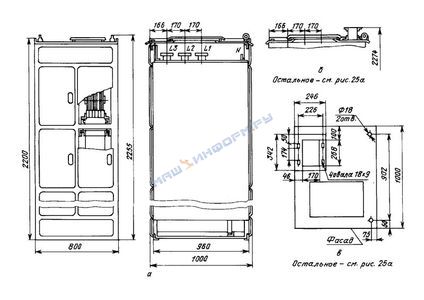

Общий вид, габаритные, установочные и присоединительные размеры шкафов общесекционных устройств: а - 7ШН-80 (5ШН-80);
б - 7ШН-80В;
в - присоединительные размеры для установки ККБ на крыше шкафа 7ШН-80В (5ШН-80В)
Прокладка контрольных кабелей в шкафах 7ШН-80 (5ШН-80)
Грузоподъемная тележка представлена на рис. 27.

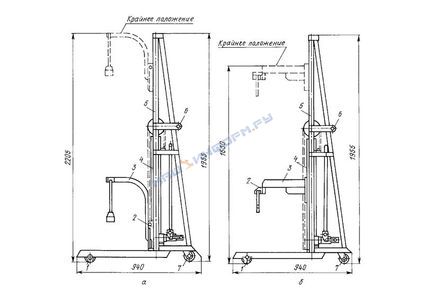

Общий вид и габаритные размеры грузоподъемной тележки шириной 840 мм: а - для автоматических выключателей А3700;
б - для автоматических выключателей ВА5Х-41, 43;
1 - катки;
2 - каретка;
3 - консоль;
4 - гидравлическая система;
5 - каркас;
6 - ручки для транспортирования Шкаф линий имеет два вертикальных отсека. Каждый отсек состоит из нескольких ячеек, расположенных друг над другом. В правом отсеке располагаются силовые блоки распределения электроэнергии. Суммарная длительная нагрузка всех присоединений шкафа линий в КТП мощностью 1 000 и 630 кВ·А не должна превышать 800 А. Суммарная длительная нагрузка всех присоединений шкафа линий в КТП мощностью 400 кВ·А не должна превышать 600 А, в КТП мощностью 250 кВ·А-400 А. Нижняя рама разработана с учетом приварки ее к закладным элементам или крепления к анкерным болтам фундамента. Контрольные и силовые кабели в шкафы КТПСН вводятся снизу, в шкафы КТПСНВ - сверху через специальные проемы крыш. Для КТПСНВ в шкафы рабочих и резервных вводов и в шкафы управления контрольные кабели заводятся через рядом стоящие линейные или общесекционные шкафы и закрепляются в каждом шкафу кабельными скобами. В КТПСНВ-250 кабели вводятся сверху или снизу в кабельные панели. Типовые кабельные короба (ККБ) для кабелей крепятся на подвесках над шкафами. Кабельные короба, швеллеры и крепежные изделия для крепления швеллеров заводом не поставляются. Шкафы имеют несколько исполнений по габаритным размерам.
В комплект поставки входят: трансформатор ТСЗГЛ, РУНН в соответствии с заказом, запасные части и приспособления по ведомости ЗИП, грузоподъемная тележка (количество по заказу), паспорт, техническая документация. Исполнения КТП указаны в табл. 1.
Компоновка КТП приведена на рис. 1-4.

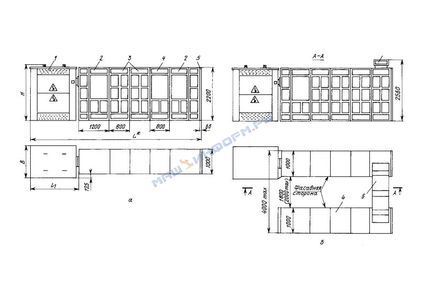

Комплектная трансформаторная подстанция собственных нужд типа КТПСН: а - однорядное исполнение;
б - двухрядное исполнение;
1 - трансформатор;
2 - шкафы ввода;
3 - шкафы линий;
4 - секционный шкаф;
5 - торцевая панель;
6 - шинная перемычка Примечание. Масса и размер L* определяются количеством и типами шкафов и трансформаторов.
Комплектная двухтрансформаторная подстанция собственных нужд типа КТПСН (однорядное исполнение подстанции): 1 - трансформаторы;
2 - шкафы ввода;
3 - шкафы линий;
4 - секционный шкаф Примечание. Масса и размер L* определяются количеством и типами шкафов и трансформаторов.

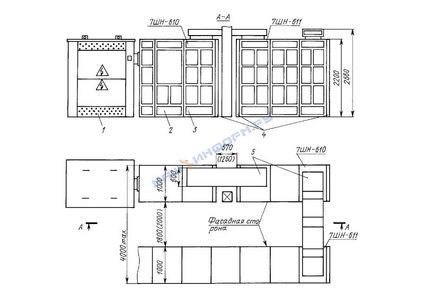

Комплектная трансформаторная подстанция собственных нужд типа КТПСН (компоновка КТП при обходе колонны): 1 - трансформатор;
2 - шкаф ввода;
3 - шкаф линий;
4 - торцевые панели;
5 - шинные перемычки

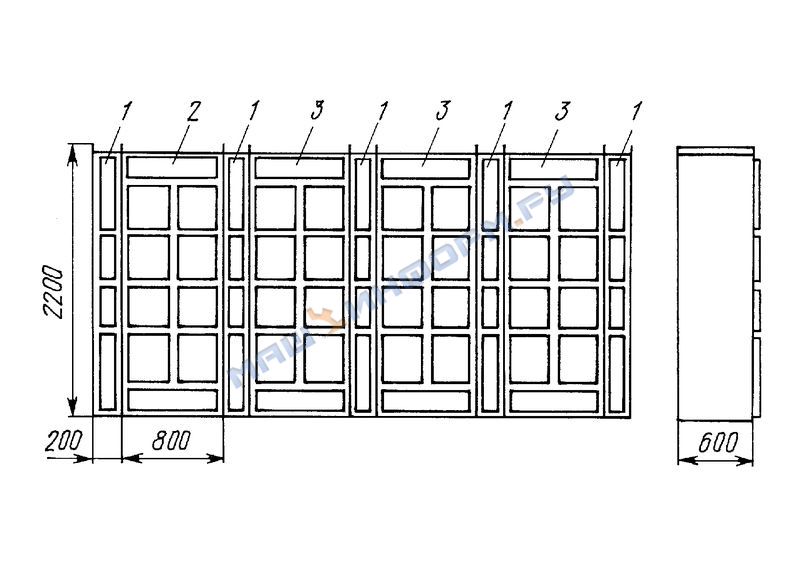

Комплектная трансформаторная подстанция собственных нужд типа КТПСН (одностороннего обслуживания): 1 - кабельные панели;
2 - шкаф 6ШН-53КМ (6ШН-56КМ);
3 - шкафы 6ШН-54М (6ШН-58М)
