Подстанции трансформаторные комплектные блочные 2КТПБ-10000/110/6(10)У1, 2КТПБ-10000,16000/110/35/6(10)У1

Общие сведения

Подстанции комплектные трансформаторные блочные 2КТПБ-10000/110/6(10)У1, 2КТПБ-10000, 16000/110/35/6(10)У1 (в дальнейшем именуемые 2КТПБ) предназначены для приема, преобразования и распределения электрической энергии трехфазного тока частотой 50 Гц в электрических сетях с изолированной нейтралью.

Структура условного обозначения

2КТПБ-10000/110/35/6/(10)У1:
2 - количество силовых трансформаторов;
К - комплектная;
Т - трансформаторная;
П - подстанция;
Б - блочная;
10000 - номинальная мощность, кВ·А;
110 - напряжение на стороне ВН, кВ;
35 - напряжение на стороне СН, кВ;
6(10) - напряжение на стороне НН, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря до 1000 м. Температура окружающего воздуха от 40 до минус 40°С. Тип атмосферы II по ГОСТ 15150-69. Оборудование по длине пути утечки внешней изоляции соответствует степени загрязнения II при удельном пути утечки 2,0 см/кВ по ГОСТ 28290-89. 2КТПБ не предназначены для работы в среде, подвергающейся усиленному загрязнению, действию агрессивных газов, испарений, химических отложений, токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах, а также в среде, опасной в отношении взрыва и пожара. Подстанции соответствуют 543-29-93, требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-75. ТЗ 543-29-93;ГОСТ 12.2.007.0-75

Технические характеристики

Номинальная мощность, кВ·А - 10000, 16000 Номинальное напряжение, кВ: на стороне ВН - 110 на стороне СН* - 35 на стороне НН - 6 или 10 Номинальная частота, Гц - 50 Стойкость к токам к.з. главных электрических цепей: на стороне ВН: электродинамическая, кА - 65 термическая, кА - 35 в течение, с - 3 на стороне СН*: электродинамическая, кА - 26 термическая, кА - 10 в течение, с - 3 на стороне НН: электродинамическая, кА - 51 термическая, кА - 20 в течение, с - 3 Схемы и группа соединения силового трансформатора - Ун/Д-11; Ун/Ун/Д-0-11* Мощность трансформатора собственных нужд, кВ·А - 40, 63, 100, 160, 250 Сочетание напряжений трансформатора собственных нужд, кВ - 6(10)/0,4 Основные параметры шкафов КРУВ-10 (ТУ 16-536.718-83) Номинальное напряжение, кВ - 6 или 10 Номинальный ток отключения встроенного вакуумного выключателя, кА - 20 Номинальный ток, А: сборных шин, вводных шкафов - 1000-1600 главных цепей шкафов - 630-1000 отходящих линий - 100-800 Количество отходящих линий на одну секцию РУНН - 4(6*) * Для 2КТПБ с трансформатором ТДТН.

Конструкция и принцип действия

Схемы электрические принципиальные главных цепей подстанции приведены на рис. 1, 2. Габаритные и установочные размеры 2КТПБ приведены на рис. 3, 4.

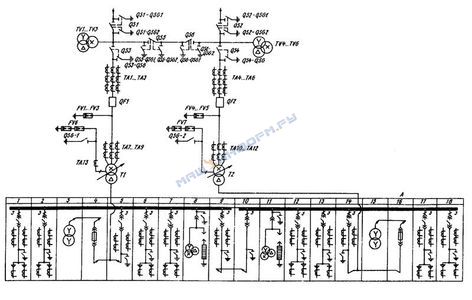

Схема электрическая принципиальная главных цепей (110-4Н) 2КТПБ-10000/110/6(10) У1 QS1...QS6 - разъединители РДЗ; QF1, QF2 - выключатели;
TV1...TV6 - трансформаторы напряжения;
ТА1...ТА12 - трансформаторы тока;
FV1...FV7 - разрядники; Т1, Т2 - силовые трансформаторы;
QS1 - QSG. ..QS6 - OSG - заземляющие ножи;
А - шкафы КРУВ-10

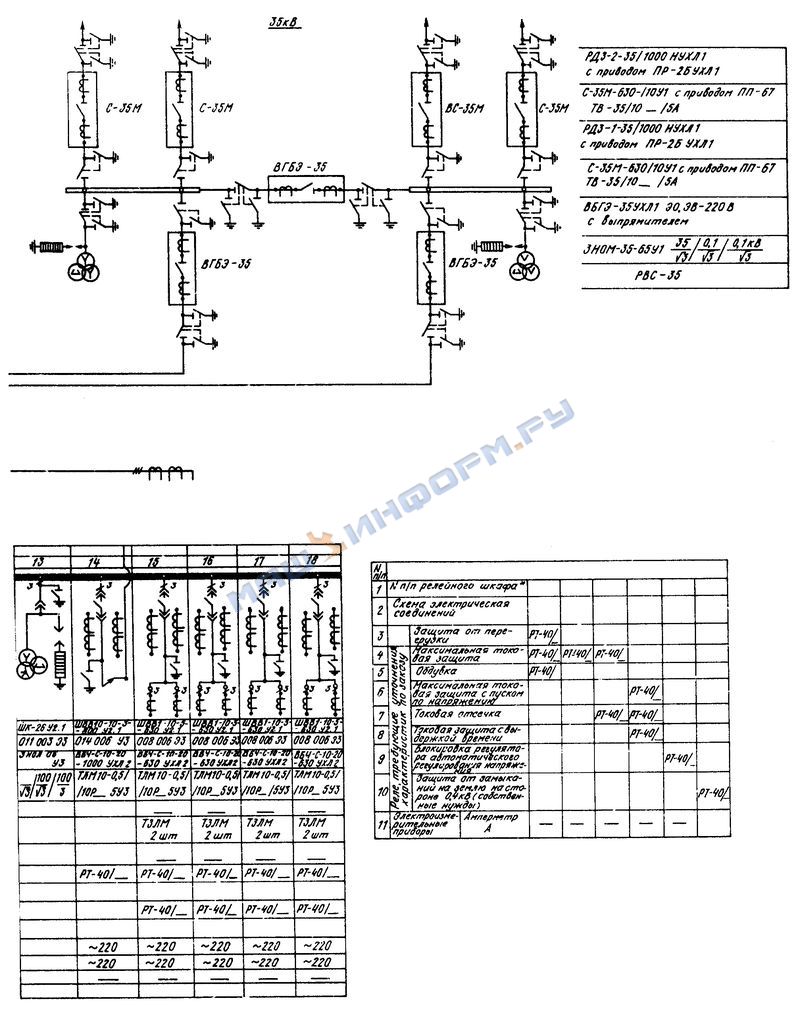

Схема электрическая принципиальная главных цепей (110-4Н.35-9) 2КТПБ-10000, 16000/110/35/6(10) У1 QS1...QS20 - разъединители; QF1...QF6-4 - выключатели;
TV1...TV2 - трансформаторы тока; FV1...FV28 - разрядники;
ТА1...ТА14-4 - трансформаторы тока;
Т1, Т2 - силовые трансформаторы;
Т3, Т4 - трансформаторы собственных нужд;
QS1-QSG...QS20-QSG - заземлители;
А - шкафы КРУВ-10

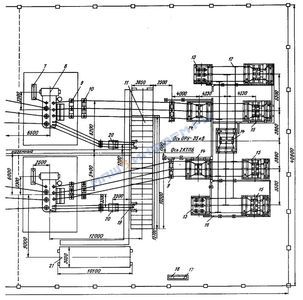

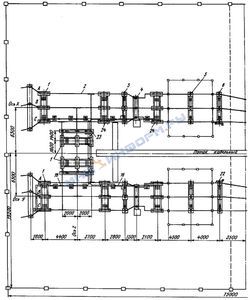

Общий вид и габаритно-установочные размеры двухтрансформаторной подстанции 2КТПБ-10000, 16000/110/35/6(10) У1 1 - блок разъединителя РДЗ-2-110Б; 2 - ошиновка ВН;
3 - блок трансформаторов тока ТФЗМ-110 Б;
4 - блок выключателя ВМТ-110 Б;
5 - блок разрядников РВС-110; 6 - блок опорных изоляторов;
7 - блок ЗОН-110М; 8 - трансформатор силовой;
9 - блок опорных изоляторов ИОС-35 кВ; 10 - блок РВС-35 кВ;
11 - распределительное устройство РУ-6(10) кВ;
12 - ошиновка СН; 13 - блок Б35-5;
14 - блок Б35-3М (Б35-6*); 15 - блок Б35- 8;
16 - лотки; 17 - ящик инвентарный;
18 - шкаф противопожарный; 19 - кронштейн;
20 - блок ТСН; 21 - общеподстанционное устройство ОПУ;
22 - установка осветительная;
23 - блок трансформаторов напряжения НКФ-110;
24 - блок разъединителей РДЗ-1-110Б

Общий вид и габаритно-установочные размеры двухтрансформаторной подстанции 2КТПБ-10000/110/6(10) У1 1 - блок разъединителя РДЗ-2-110Б/1000Н;
2 - блок разъединителя РДЗ-1-110Б/1000Н;
3 - блок трансформаторов тока ТФЗМ-110Б;
4 - блок выключателя ВМТ-110Б;
5 - блок разрядников РВС-35;
6 - блок опорных изоляторов 110 кВ;
7 - силовой трансформатор; 8 - блок ЗОН-110М;
9 - шкаф противопожарный; 10 - ящик инвентарный;
11 - распределительное устройство РУ-6(10) кВ;
12 - общеподстанционное устройство ОПУ;
13 - блок трансформаторов напряжения НКФ-110-83 У1 Подстанция трансформаторная комплектная блочная наружной установки представляет собой устройство, состоящее из высоковольтных блоков 110 кВ, блоков силового трансформатора, комплектного распределительного устройства РУ-6(10) кВ, блоков 35 кВ и общеподстанционного устройства ОПУ. Компоновка блоков в зависимости от исполнения главных схем подстанции приведена в таблице.

Таблица

Наименование блоков Количество блоков для схем
110-4Н (рис. 1) 110-4Н,35-9 (рис. 2)

1. Блок выключателя ВМТ-110 Б-25/1250 УХЛ1

 2 2

2. Блок разъединителя РДЗ-1-110Б/1000 Н УХЛ1

 2 4

3. Блок разъединителя РДЗ-2-110 Б/1000 Н УХЛ1

 4 4

4. Блок трансформаторов напряжения НКФ-110-83 У1

 2 2

5. Блок трансформаторов тока ТФЗМ-110 Б У1

 2 2

6. Блок разрядников РВС-110 М

 2 2

7. Блок опорных изоляторов 110 кВ

 2 2

8. Блок 30М-110 Б-1 УХЛ1 и РВС-35 У1

 2 2

9. Распределительное устройство РУ-6(10) кВ

 1 1

10. Общеподстанционное устройство ОПУ

 1 1

11. Блок опорных изоляторов 35 кВ

 – 4

12. Блок разрядников РВС-35

 – 2

13. Блок Б35-5

 – 2

14. Блок Б35-3М или Б35-6

 – 3

15. Блок Б35-8

 – 4

16. Трансформатор силовой:



ТДН-10000/110-У1

 2 –

ТДТН-10000, 16000/110-У1

 – 2
Блоки 110 кВ поставляются в разобранном виде и монтируются на месте эксплуатации. ОРУ-35 кВ состоит из блоков Б35-5, Б35-6 или Б35-3М, Б35-8. Блоки 35 кВ представляют собой каркасную сварную конструкцию с полностью смонтированной аппаратурой. Блок Б35-5 содержит разъединитель РДЗ-2-35/1000 Н УХЛ1 с приводом ПР-05-25 УХЛ1, трансформатор напряжения НОМ-35 и разрядник РВС-35. Блок Б35-3М содержит элегазовый выключатель ВГБЭ-35, разъединитель РДЗ-1(2)-35/1000 НУХЛ1 с приводом ПР-06(05)-2Б УХЛ1. Вместо блока Б35-3М может быть установлен блок Б35-6 с масляным выключателем С-35М-630-10А У1 с электромагнитным приводом ПЭМУ и разъединителями РДЗ-1(2)-35/1000 Н УХЛ1 с приводами ПР-06(05)-25 УХЛ1. Блок Б35-8 содержит масляный выключатель С-35М-630-10АУ1 с приводом ПП-67к, установленным в шкафу ШПП-63, разъединитель РДЗ-1(2)-35/1000 НУХЛ1 с приводом ПР-06(05)-2БУХЛ1. Распределительное устройство РУ-6(10) кВ представляет собой единую жесткую конструкцию "домик", получаемую болтовым соединением вертикальных швеллеров и панелей. Внутри "домика" размещены шкафы КРУВ-6(10) серии КРУВ-10. Отходящие линии предусматривают присоединение кабельных линий, рассчитанных на присоединение двух кабелей с сечением силовых жил до 95 мм2. Число отходящих линий 8 (для схемы 110-4Н) и 12 (для схемы 110-4Н, 35-9). Общеподстанционное устройство ОПУ представляет собой "домик" с установленными в нем релейными шкафами, в которых расположена вся аппаратура вспомогательных цепей, защиты, управления и сигнализации. Цепи собственных нужд, вспомогательные цепи и цепи освещения и обогрева прокладываются внутри РУ-6(10) кВ и ОПУ в швеллерах, металлорукавах, наружные цепи - в металлических лотках. На опоре блоков опорных изоляторов закреплена установка осветительная, конструкция которой позволяет производить замену ламп непосредственно с земли при отключенных цепях освещения. На подстанции предусмотрены следующие защиты силовых трансформаторов: максимальная токовая; от перегрузки;
термометрическая; дифференциальная; газовая; устройство автоматического и дистанционного регулирования напряжения под нагрузкой. Сторона 35 кВ, вводной выключатель: максимальная токовая;
устройство АПВ; сигнализатор понижения давления элегаза в выключателе. Линия 35 кВ: максимальная токовая; токовая отсечка; устройство АПВ и ЧАПВ. Секционный выключатель 35 кВ: максимальная токовая; токовая отсечка; устройство АВР; сигнализатор понижения давления элегаза в выключателе. На стороне 6(10) кВ, вводные шкафы: максимальная токовая; защита от дуговых замыканий; устройство АВР. Секционный шкаф: максимальная токовая защита; защита от дуговых замыканий; устройство АВР; устройство АВР собственных нужд. Отходящие линии 6(10) кВ: максимальная токовая защита; защита от замыканий на землю; устройство АПВ, ЧАПВ; токовая отсечка. Защита от минимального напряжения выполнена групповой на секцию 6(10) кВ с индивидуальным воздействием на отключение каждой отходящей линии*. Сторона 0,4 кВ: устройство АВР собственных нужд; защита от однофазных замыканий на землю; защита от перегрузки и короткого замыкания. На подстанции предусматриваются: центральная сигнализация;
устройство АЧР; цепи передачи индивидуальных сигналов на диспетчерский пункт. * По отдельному заказу.

В комплект поставки входят: блоки высоковольтные 110 кВ*; блоки высоковольтные 35 кВ*; силовые трансформаторы; распределительное устройство РУ-6(10) кВ; общеподстанционное устройство; элементы ошиновки блоков; устройство для прокладки кабелей (лотки); шкафы для подстанционного оборудования и противопожарного инвентаря;
кронштейны; запасные части согласно ведомости ЗИП; экплуатационные документы согласно ведомости эксплуатационных документов. Примечания: 1.* Количество определяется по исполнениям. 2. Допускается поставка подстанции поблочно. 3. По отдельным договорам возможна переработка схем подстанции по опросным листам заказчика с набором схем, отличных от указанных, с последующим изготовлением и поставкой. Транспортирование и хранение 2КТПБ по ГОСТ 23216-78. Транспортирование и хранение силовых трансформаторов для 2КТПБ должны производиться в соответствии с требованиями ГОСТ 11920-85. При длительном хранении 2КТПБ переконсервация должна производиться при необходимости, но не позже чем через 12 мес со дня отгрузки. КТПБ, 2КТПБ могут транспортироваться железнодорожным (на платформах) транспортом.

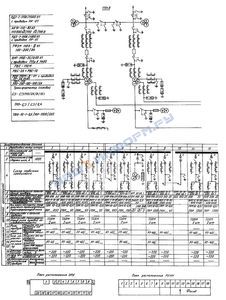

Форма опросного листа УКАЗАНИЯ ПО ЗАПОЛНЕНИЮ ФОРМЫ ОПРОСНОГО ЛИСТА "Трансформатор силовой /110/35/" - указать конкретно тип трансформатора, мощность и напряжение на стороне НН. "ТМЗ- / /0,4" - указать конкретно мощность и напряжение трансформатора собственных нужд. "С-35М-630/10 У1 с приводом ПП-67 ТВ-35/10 /5А" - указать коэффициент трансформации трансформаторов тока, встроенных в выключатель, по техническому описанию и инструкции на выключатель. Строка 2. "Номинальное напряжение КРУВ, кВ" - указать одно из значений 6 или 10 кВ. Строка 3. "Номинальный ток сборных шин, А" - указать 1000 или 1600 А. Строка 4. "Схема первичных соединений" - дать графическое изображение схем главных цепей, приведенных на рис. 1-3, а для релейных шкафов указать их назначение. Переменные данные в строках 5-9, 11-19 на КРУВ-10 по ТУ 16-536.718-83.
