Комплектные трансформаторные подстанции блочные типа КТПБР-М-35/10(6)
Общие сведения
Комплектные трансформаторные подстанции из блоков заводского изготовления КТПБР-М-35/10 предназначены для приема, преобразования, распределения и транзита электрической энергии трехфазного переменного тока частотой 50 Гц при номинальном значении рабочих напряжений 35, 10(6) кВ. Подстанции используются для электроснабжения сельскохозяйственных, промышленных и других потребителей.
Структура условного обозначения
КТПБР-М-35/10-Х-Х-Х-Х-Х-Х У1:
КТПБР-М - комплектная трансформаторная подстанция блочная
распределительная модернизированная;
35 - номинальное рабочее напряжение на стороне ВН, кВ;
10 - номинальное рабочее напряжение на стороне НН, кВ;
Х - номер типовой схемы главных соединений стороны 35 кВ;
Х - количество установленных силовых трансформаторов;
Х - мощность одного силового трансформатора, кВ·А;
Х - категория внешней изоляции оборудования:
А - нормальная; Б - усиленная;
Х - тип фундаментов: I - незаглубленный, II - заглубленный;
Х - год разработки;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
На открытых площадках на высоте до 1000 м над уровнем моря. Температура окружающего воздуха от минус 40 (эпизодически минус 45) до 40°С (при средней расчетной температуре не выше 35°С). Нормативный скоростной напор ветра по IV ветровому району, при повторяемости 1 раз в 10 лет, район по гололеду I-IV. Стойкость по воздействию механических факторов внешней среды подстанции М1 по ГОСТ 17516.1-90. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75. КТПБР-М-35/10 соответствуют ТУ У 34. 00125474.010-95. ТУ У 34.00125474.010-95
Технические характеристики
Номинальное напряжение, кВ: на стороне ВН - 35 на стороне НН - 10; 6 Количество схем главных электрических цепей - 5 Мощность силовых трансформаторов, кВ·А - 1000; 1600; 2500; 4000; 6300 Номинальный ток по шинам 35 кВ - 630* Предельный сквозной ток КЗ на стороне 35 кВ, кА: действующее значение - 10 амплитудное значение - 26 Номинальное напряжение вспомогательных цепей, В: переменного тока - 380/220 постоянного тока - 220 трансформаторов напряжения - 100 Расчетное тяжение от спусков ВЛ35 кВ на фазу, Н - 1000 Габаритные размеры по схемам главных цепей, м: 35-3Н - 24x15 35-4Н - 27x27 35-5АН - 27x27 35-9 - 33x30 10-1 - - * Номинальные токи на сторонах 35 и 10 кВ должны соответствовать номинальным токам трансформаторов с учетом их перегрузочной способности по ГОСТ 14209-85. Гарантийный срок - 2 года со дня ввода подстанции в эксплуатацию, но не более 2,5 лет со дня отгрузки.
Конструкция и принцип действия

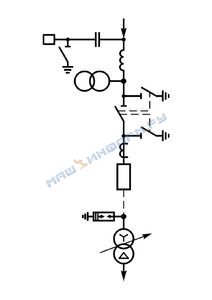

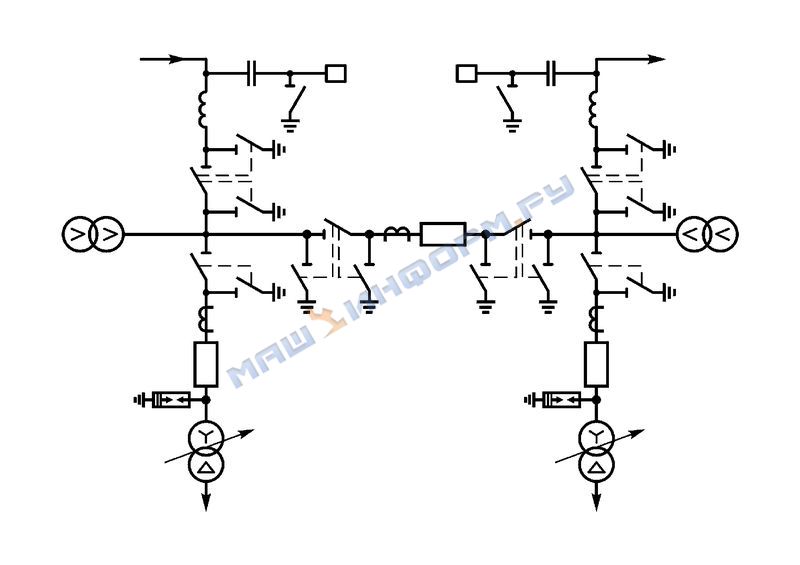

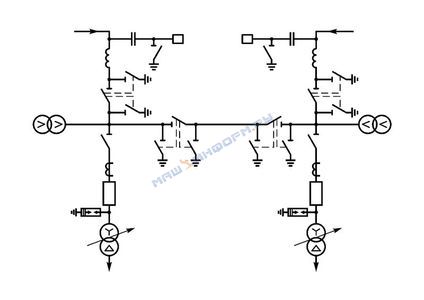

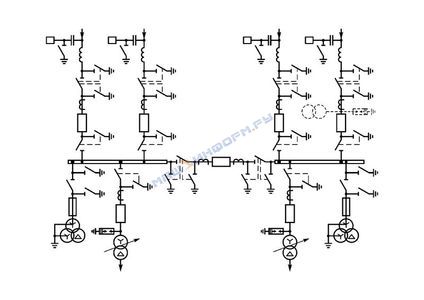

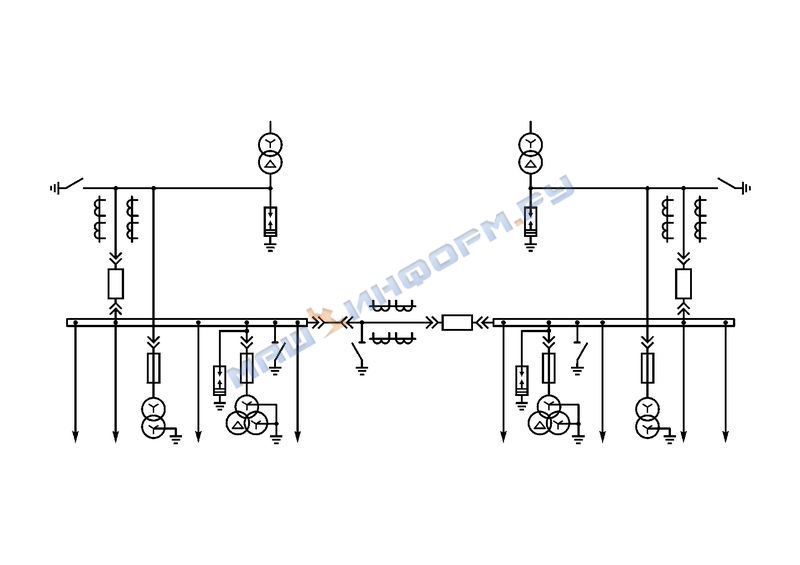

Подстанция состоит из силовых трансформаторов, открытого распределительного устройства (ОРУ) 35 кВ с элементами жесткой и гибкой ошиновки, комплектного распределительного устройства 10 кВ типа КРЗ-10, общеподстанционного пункта управления (ОПУ), гибкой ошиновки 10 кВ, устройств для освещения грозозащиты и заземления, железобетонных фундаментов и кабельных лотков, внешней ограды. На стороне ВН в КТПБР-М-35/10 используются транспортабельные металлические блоки заводского изготовления с оборудованием на 35 кВ. Блоки полностью укомплектованы всем необходимым оборудованием и аппаратурой управления. На стороне НН в КТПБР-М-35/10 используются КРУ наружной установки серии КРЗ-10 с вакуумными или маломасляными выключателями. Аппаратура релейной защиты, управления, сигнализации и автоматики ОРУ-35, вспомогательных цепей и общеподстанционного назначения размещены в релейных шкафах внутренней установки, которые находятся в помещении подстанционного пункта управления или в релейных шкафах наружной установки. Схемы главных соединений КТПБР-М-35/10 приведены на рис. 1-5. Габаритные размеры подстанции приведены на рис. 6 (по схеме 35-9).

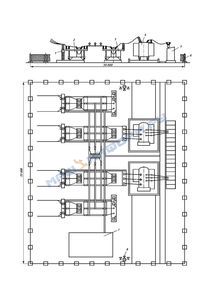

Габаритные размеры подстанции КТПБР-М-35/10 (схема 35-9): 1 - блок приема;
2 - блок выключателя с разъединителем на 35 кВ;
3 - блок выключателя с разъединителем и разрядниками на 35 кВ;
4 - силовой трансформатор;
5 - блок КРЗ-10;
6 - ограда;
7 - здание ОПУ;
8 - прожекторная установка Схемы электрических соединений элементов КТПБР-М-35/10(6) отвечают схемам типового проекта 7444 ТМ "Схемы принципиальные электрические распределительных устройств 6-750 кВ", разработанного институтом "Энергосетьпроект". Для присоединения воздушной линии 35 кВ в КТПБР-М-35/10 использован беспортальный ввод линии.
В комплект поставки входят: блоки и узлы, номенклатура и количество которых определяются опросным листом (по отдельным ТУ поставляются: комплектное распредустройство типа КРЗ-10, комплект конструкций здания ОПУ); комплект запчастей, инструмента и принадлежностей для обслуживания и ремонта согласно ведомости ЗИП;
техническая и товаросопроводительная документация; отгрузочная спецификация; техническое описание, инструкция по монтажу и эксплуатации; паспорт КТПБР-М-35/10; принципиальные и монтажные схемы вторичных соединений; комплект паспортов и инструкций на комплектующее оборудование. В поставку завода не входят: силовые трансформаторы;
оборудование и аппаратура связи и телемеханики; силовые и контрольные кабели, а также кабели связи; отпайки с воздушной линии 35 кВ к блокам приема; элементы контура заземления; сборные железобетонные элементы и рейки для размещения силовых трансформаторов. Перечень блоков 35, 10(6), которые входят в комплект поставки завода, приведены в таблице.
| 1 | Номенклатурное обозначение | КТПБР-М-35/10-(35-5АН)-2 ? 1600-У1 | |||||||||||||||||||||||||||||||||||
| 2 | Код | ||||||||||||||||||||||||||||||||||||
| 3 | Номер чертежа | ЗАЩ.022.517 | |||||||||||||||||||||||||||||||||||
| 4 | Блок | Кол-во | Б35-13/К | 2 | Б35-1/К | 1 | Б35-15/К | 2 | |||||||||||||||||||||||||||||
| 5 | Номер | ||||||||||||||||||||||||||||||||||||
| 6 | Схема | Монтажная | 8316.03 | 30 Э41…Э42 | 31 Э4 | 33 Э4 | |||||||||||||||||||||||||||||||
| 7 | Принципиальная | 8316.03 | 30 Э3 | 31 Э3 | 33 Э3 | ||||||||||||||||||||||||||||||||
| 8 | Код | ||||||||||||||||||||||||||||||||||||
| 9 | Выключатель | Тип | ВБПЗ-35-12,5/1000У1 | ВБПЗ-35-12,5/1000У1 | |||||||||||||||||||||||||||||||||
| 10 | Код | ||||||||||||||||||||||||||||||||||||
| 11 | |||||||||||||||||||||||||||||||||||||
| 12 | Привод выключателя | YAC,YAT,M | В | ~220 | ~220 | ||||||||||||||||||||||||||||||||
| 13 | YAV | В | -220 | -220 | |||||||||||||||||||||||||||||||||
| 14 | YAA1,YAA2 | А | 5 | 5 | |||||||||||||||||||||||||||||||||
| 15 | Трансфор-маторы тока | ТФЗМ-35А-У1 0,5/10Р | 300/5 | 300/5 | |||||||||||||||||||||||||||||||||
| 16 | Код | 3 | 3 | ||||||||||||||||||||||||||||||||||
| Наименование объекта | П/с 35/10 ЦУПД ЧАЕС | |||||||
| Проектная организация | ||||||||
| Отгрузочные реквизиты | Код ЕВМ | Код предприятия | Наименование | |||||
| Почтовый индекс | ||||||||
| № разрядки (договора) | № наряда | |||||||
| Фондодержатель | ||||||||
| Станция назначения | ||||||||
| Потребитель | ||||||||
| Плательщик (расч. счет) | ||||||||
| Приоритет | Дата отгрузки | Вид отправки | ||||||
