Посты управления кнопочные серии ПКТ
Общие сведения
Посты управления кнопочные серии ПКТ предназначены для дистанционного управления с пола реверсивными и нереверсивными электромагнитными пускателями и контакторами электрических талей с односкоростными и двухскоростными электродвигателями в электрических цепях управления напряжением до 220 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц.
Структура условного обозначения
ПКТ-ХХХ2:
ПКТ - пост кнопочный тельферный;
Х - общее число управляющих элементов (толкателей): 2; 4; 6;
Х - число двухоперационных управляющих элементов (толкателей):
0; 2; 4; 6;
Х2 - климатическое исполнение (У, Т, ХЛ) и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543-70.
Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15543-70 и ГОСТ 15150-69.
Высота над уровнем моря не более 4300 м.
Нормальное верхнее рабочее значение температуры окружающего воздуха 60°С.
Рабочее положение в пространстве - любое.
Атмосфера типа II по ГОСТ 15150-69.
Группа механического исполнения М9 по ГОСТ 17516-72.
Степень защиты постов IР30 по ГОСТ 14255-69.
Требования техники безопасности по ГОСТ 12.2.007.6-75.
Ключ замка при работе поста должен оставаться вставленным в пост. Использование в качестве ключа каких-либо отмычек категорически запрещается.
Посты соответствуют требованиям ТУ 16-526. 040-80 и ГОСТ 2492-84.
Посты климатических исполнений Т2, ХЛ2 дополнительно соответствуют требованиям ГОСТ 15963-79 и ГОСТ-72. Посты экспортного исполнения - требованиям РД 16.01.007-88.
Нормативно-технический документ
ТУ 16-526.040-80;РД 16.01.007-88
Технические характеристики
Номинальное напряжение по изоляции, В - 660 Номинальный тепловой ток, А - 6,3
Номинальное рабочие напряжение и номинальные рабочие токи приведены в табл. 2.
Таблица 2
| Род тока и категория применения | Номинальное рабочее напряжение, В | Вид коммутации и характеристика нагрузки | ||
| Включение при соs j =0,7±0,035 | Отключение при соs j =0,4±0,02 | Включение и отключение при t =(0,05±0,0075) с | ||
| Ток нагрузки, А | ||||
| Переменный частотой 50 и 60 Гц, АС-11 | 110 220 380 660 | 40 25 15 10 | 4 2,5 1,5 1,0 | – |
| Постоянный, DС-11 | 36 60 110 220 | – | – | 4 2,5 0,3 0,25 |
Усилие управления постов, обеспечивающее перемещение толкателя до упора, не более:
для двухполюсных - 30 Н;
для трехполюсных - 40 Н.
Контактные зажимы постов выдерживают без механических повреждений воздействие крутящего момента 0,49 Н·м.
Посты при наименьшем значении величины рабочего переменного и постоянного напряжения 12 В коммутируют номинальный рабочий ток 0,1 А, а при напряжении 24 В - 0,05 А (минимальные нагрузки).
Коммутационная способность постов в режимах редких коммутаций по ГОСТ 2492-84.
Механическая износостойкость постов, а также их коммутационная износостойкость при нагрузках, указанных в табл. 2, и продолжительности включений ПВ=40...60%, приведены в табл. 3.
Таблица 3
| Наименование параметра | Значение параметра для изделий первой категории качества |
| Коммутационная износостойкость замыкающих полюсов (главных), млн. циклов ВО | 1 |
| Коммутационная износостойкость размыкающих полюсов и полюса замка (вспомогательных), млн. циклов ВО | 0,063 |
| Механическая износостойкость управляющих элементов, млн. циклов ВО | 6,3 |
| Механическая износостойкость замка, млн. циклов ВО | 0,063 |
Допустимая температура нагрева частей постов по ГОСТ 2492-80.
Число циклов ВО, определяющих механическую и коммутационную износостойкость, приведено в табл. 3.
Контактные соединения постов допускают присоединение двух проводников сечением от 0,75 до 2,5 мм2 с медными или алюминиевыми жилами.
Гарантийный срок постов для внутригосударственных поставок для видов климатического исполнения У2, ХЛ2 - 3,5 года, из них 3 года эксплуатации и 0,5 года хранения со дня отгрузки поста предприятием-изготовителем.
Гарантийный срок постов, поставляемых на экспорт:
для видов климатического исполнения У2, ХЛ2 - 3,5 года, из них 3 года эксплуатации и 0,5 года хранения с момента проследования их через государственную границу РФ;
для вида климатического исполнения Т2 - 7 лет, из них 3 года эксплуатации и 4 года хранения с момента проследования их через государственную границу РФ.
Масса постов приведена в табл. 1.
Габаритные, установочные и присоединительные размеры кнопочных постов приведены на рис. 1-3 и в табл. 1, электрические принципиальные схемы - на рис. 4, а-и.
Габаритные, установочные и присоединительные размеры кнопочных постов типов ПКТ-20, ПКТ-22
Габаритные, установочные и присоединительные размеры кнопочных постов типов ПКТ-40, ПКТ-42, ПКТ-44
Габаритные, установочные и присоединительные размеры кнопочных постов типов ПКТ-60, ПКТ-62, ПКТ-64, ПКТ-66
а. Электрическая принципиальная схема кнопочного поста типа ПКТ-20:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - полюс замка
б. Электрическая принципиальная схема кнопочного поста типа ПКТ-22:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - полюс замка
в. Электрическая принципиальная схема кнопочного поста типа ПКТ-40:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - управляющий элемент "пуск вправо";
S4 - управляющий элемент "пуск влево";
S5 - полюс замка
г. Электрическая принципиальная схема кнопочного поста типа ПКТ-42:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - управляющий элемент "пуск вправо";
S4 - управляющий элемент "пуск влево";
S5 - полюс замка
д. Электрическая принципиальная схема кнопочного поста типа ПКТ-44:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - управляющий элемент "пуск вправо";
S4 - управляющий элемент "пуск влево";
S5 - полюс замка
е. Электрическая принципиальная схема кнопочного поста типа ПКТ-60:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - управляющий элемент "пуск вправо";
S4 - управляющий элемент "пуск влево";
S5 - управляющий элемент "пуск вперед";
S6 - управляющий элемент "пуск назад";
S7 - полюс замка
ж. Электрическая принципиальная схема кнопочного поста типа ПКТ-62:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - управляющий элемент "пуск вправо";
S4 - управляющий элемент "пуск влево";
S5 - управляющий элемент "пуск вперед";
S6 - управляющий элемент "пуск назад";
S7 - полюс замка
з. Электрическая принципиальная схема кнопочного поста типа ПКТ-64:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - управляющий элемент "пуск вправо";
S4 - управляющий элемент "пуск влево";
S5 - управляющий элемент "пуск вперед";
S6 - управляющий элемент "пуск назад";
S7 - полюс замка

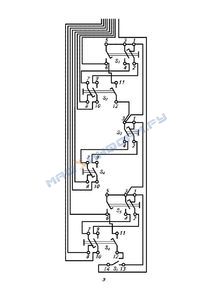

и. Электрическая принципиальная схема кнопочного поста типа ПКТ-66:
S1 - управляющий элемент "пуск вверх";
S2 - управляющий элемент "пуск вниз";
S3 - управляющий элемент "пуск вправо";
S4 - управляющий элемент "пуск влево";
S5 - управляющий элемент "пуск вперед";
S6 - управляющий элемент "пуск назад";
S7 - полюс замка
Кнопочные посты выполнены в пластмассовых оболочках, в которых установлены однооперационные и двухоперационные управляющие элементы и электрический замок.
Операционная маркировка, указывающая направление движения механизма электростали кранбалки, выполнена на корпусе поста в виде стрелок.
Посты изготовляются:
по способу оперативного воздействия на органы управления - нажимные;
по способу возврата органа управления - с самовозвратом;
по виду органа управления - короткие. Органы управления постов изготовляются цилиндрическими черного, серого, или белого цвета;
по способу установки привода и контактного элемента - совместные;
по количеству полюсов - многополюсные;
по способу установки в эксплуатации - подвесные на тросах;
по количеству встраиваемых элементов - многоэлементные;
по виду ввода кабелей - свободные.
Для задания нужного движения управляемому механизму необходимо нажать на толкатель с соответствующим обозначением.
Для односкоростных электродвигателей необходимо применять посты, имеющие однооперационные управляющие элементы с маркировкой толкателя "I", для двухскоростных электродвигателей - двухоперационные управляющие элементы с маркировкой толкателя "II".
Конструктивной особенностью двухоперационного управляющего элемента является то, что контактная система имеет два хода. При первом ходе размыкаются размыкающие контакты и замыкаются первые замыкающие контакты. Первый ход ощущается в момент включения первых замыкающих контактов. Второй ход - нажатием толкателя до упора. Контактная система выполнена с самовозвратом.
Конструкция кнопочного поста допускает замену изношенных частей без специальной подгонки и без применения специального инструмента. В комплект поставки поста входят: пост, ключ - 2 шт., электрическая схема соединений, паспорт, техническое описание и инструкция по эксплуатации.
По согласованию с потребителем допускается прикладывать 1 экз. паспорта на поставляемую партию, 1 экз. технического описания и инструкции по эксплуатации прилагается к каждой партии постов, отправляемых в один адрес, для экспортных поставок - не менее 2 экз. на поставляемую партию. По требованию потребителя, если это оговорено в заказе-наряде, техническое описание и инструкция по эксплуатации поставляются в необходимом количестве за отдельную плату.
Посты поставляются без запасных частей. Запасные части поставляются за дополнительную плату по отдельным заказам в соответствии со следующей номенклатурой:
неподвижные контакты размыкающих полюсов управляющих элементов;
неподвижные контакты замыкающих полюсов управляющих элементов;
подвижные контакты полюсов однооперационных управляющих элементов;
подвижные контакты двухоперационных полюсов управляющих элементов;
неподвижные контакты полюса замка;
подвижные контакты полюса замка;
возвратные и контактные пружины однооперационных управляющих элементов;
возвратные и контактные пружины двухоперационных управляющих элементов;
неподвижные контакты полюса замка;
подвижные контакты полюса замка;
возвратные и контактные пружины однооперационных управляющих элементов;
возвратные и контактные пружины двухоперационных управляющих элементов;
возвратные и контактные пружины замка. Посты классифицируются по типоисполнениям в зависимости от числа управляющих элементов (толкателей), климатического исполнения и категории размещения согласно структуре условного обозначения и табл. 1.
Таблица 1
| Типоисполнение | Код по ОКП* | Число толкателей | Диаметр отверстия в манжете, мм | Масса, кг, не более | |
| Одно-операционных | Двух-операционных | ||||
| ПКТ-20Х2 | 34 2845 209Х | 2 | – | 12,0±1 | 0,32 |
| ПКТ-22Х2 | 34 2845 201Х | – | 2 | 17,5±1 | 0,33 |
| ПКТ-40Х2 | 34 2845 202Х | 4 | – | 17,5±1 | 0,44 |
| ПКТ-42Х2 | 34 2845 203Х | 2 | 2 | 17,5±1 | 0,46 |
| ПКТ-44Х2 | 34 2845 204Х | – | 4 | 17,5±1 | 0,47 |
| ПКТ-60Х2 | 34 2845 205Х | 6 | – | 17,5±1 | 0,62 |
| ПКТ-62Х2 | 34 2845 206Х | 4 | 2 | 21,0±1 | 0,63 |
| ПКТ-64Х2 | 34 2845 207Х | 2 | 4 | 21,0±1 | 0,65 |
| ПКТ-66Х2 | 34 2845 208Х | – | 6 | 21,0±1 | 0,66 |
| * Десятый знак кода по ОКП в зависимости от климатического исполнения, категории размещения и вида поставки расшифровывается следующим образом: 1 – У2; 2 – У2 экспорт; 3 – Т2 экспорт; 4 – ХЛ2. | |||||
