Переключатели кнопочные серии ВК44
Общие сведения
Переключатели кнопочные серии ВК44 предназначены для коммутации электрических цепей управления переменного напряжения до 660 В частоты 50 и 60 Гц и постоянного напряжения до 440 В.
Структура условного обозначения
ВК44-21-ХХХХХ-54Х2:
ВК - переключатель кнопочный;
44 - номер серии;
21 - номинальный ток: 10 А;
Х - число замыкающих контактов:
0 - контакт отсутствует; 1 - 1 контакт;
2 - 2 контакта;
3 - 3 контакта;
Х - число размыкающих контактов:
0 - контакт отсутствует; 1 - 1 контакт;
2 - 2 контакта;
3 -3 контакта;
ХХ - управляющий элемент (привод) по виду основной детали:
16 - рукоятка (короткая); 26 - рукоятка-ключ;
Х - наличие фиксации:
0 - фиксация отсутствует (с самовозвратом);
1 - фиксация имеется (без самовозврата);
54 - степень защиты со стороны привода по ГОСТ 14255-69: IР54;
Х2 - климатическое исполнение (УХЛ, Т) и категория размещения
(2) по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69.
При этом:
Высота над уровнем моря не более 4300 м.
Интервал температур от минус 40 до 70°С для исполнения УХЛ2, от минус 10 до 70°С для исполне- ния Т2.
Относительная влажность окружающего воздуха 80% при температуре 20°С для исполнения УХЛ2 и до 90% при температуре 27°С для исполнения Т2.
Окружающая среда невзрывоопасная, не насыщена токопроводящей пылью, не содержащая агрессивных и химически активных газов и паров в концентрациях, способных разрушить покрытия металлов и изоляцию.
Переключатели стойки к воздействию газа и газообразных сред групп 1-3,4а по ГОСТ 24682-81.
Переключатели стойкие к воздействию коррозионно-активных агентов атмосферы типа II по ГОСТ 15150-69.
Номинальные рабочие значения механических внешних воздействующих факторов - по ГОСТ 17516.1-90 для группы механического исполнения М9.
Рабочее положение переключателей в пространстве - любое.
Переключатели по требованиям безопасности соответствуют ГОСТ 12.2.007.6-75, а по способу защиты человека от поражения электрическим током - к классу 0 по ГОСТ 12.2.007.0-75.
Переключатели соответствуют требованиям ТУ16-90 ИГЛТ.642240.008 ТУ, ГОСТ 2492-84, ГОСТ 24682-81 и ГОСТ 27487-87.
Переключатели климатического исполнения Т дополнительно соответствуют требованиям ГОСТ 15963-79, климатического исполнения УХЛ - ГОСТ 17412-72.
Переключатели, поставляемые на экспорт, дополнительно соответствуют требованиям РД16 01.007-88.
Нормативно-технический документ
ТУ 16-90 ИГЛТ.642240.008 ТУ;РД 16 01.007-88
Технические характеристики
Номинальное напряжение по изоляции, В - 660 Номинальное напряжение, В: переменного тока частоты 50 и 60 Гц - 660 постоянное - 440 Номинальный тепловой ток, А - 10
Номинальный режим работы повторно-кратковременный и продолжительный по ГОСТ 12434-83.
Степень защиты переключателей по ГОСТ 14255-69:
контактного устройства - IР20;
управляющего устройства - IР54.
Контактные соединения переключателей соответствуют требованиям ГОСТ 2492-84 для номинального теплового тока 10 А.
Коммутационная способность переключателей при напряжении 1,1 номинального рабочего напряжения, интервале между двумя последовательными коммутационными циклами от 5 до 10 с, длительности прохождения тока от 0,5 до 1,0 с, не менее указанной в табл. 4.
Таблица 4
| Род тока и категория применения | Количество коммутационных циклов | Номинальное рабочее напряжение, В | Вид коммутации и характеристика нагрузки | |
| Включение и отключение при коэффициенте мощности 0,7±0,05 | Включение и отключение при постоянной времени, мс, 50±7,5 | |||
| Ток нагрузки, А | ||||
| Переменный АС-11 | 50 | 110 220 380 660 | 44,0 33,0 17,6 6,6 | – |
| Постоянный ДС-11 | 20 | 12, 24 48 110 220 440 | – | 1,76 1,10 0,33 0,14 0,04 |
Механическая износостойкость переключателей на два положения не менее 2,5·106 циклов ВО для исполнения с рукояткой с самовозвратом;
1,6·106 циклов ВО для исполнения с рукояткой с фиксацией на два положения; 0,5·106 циклов ВО для исполнения с рукояткой-ключом и рукояткой с фиксацией на три положения.
Число рабочих циклов ВО, определяющих коммутационную износостойкость при значениях параметров нагрузки, указанных в табл. 5, частоте включений 1200 циклов ВО в час и продолжительности включения ПВ = (40-60)%, составляет не менее:
1·106 циклов ВО для исполнения с рукояткой на два положения;
0,5·106 циклов ВО для исполнения с рукояткой-ключом и рукояткой на три положения.
Таблица 5
| Род тока и категория применения | Номинальное рабочее напряжение, В | Вид коммутации и характеристика нагрузки | |||
| Включение при коэффициенте мощности 0,7±0,05 | Отключение при коэффициенте мощности 0,4±0,05 | Включение и отключение при постоянной времени, мс | |||
| 10±1,5 | 50±7,5 | ||||
| Ток нагрузки, А | |||||
| Переменный АС-11 | 110 220 380 660 | 40 30 16 6 | 4,0 3,0 1,6 0,6 | – | |
| Постоянный ДС-11 | 12, 24 48 110 220 440 | – | 4,0 2,5 0,75 0,3 0,18 | 1,6 1,0 0,3 0,12 0,06 | |
Переключатели на высоте от 2000 до 4300 м над уровнем моря обеспечивают 50% указанной наработки.
Масса переключателей приведена в табл. 1.
Гарантийный срок эксплуатации - 3 года со дня введения переключателей в эксплуатацию.
При поставке на экспорт гарантийный срок эксплуатации - 2 года со дня ввода переключателей в эксплуатацию, но не более 2,5 лет с момента проследования их через государственную границу.
Общий вид переключателей, их габаритные и установочные размеры приведены на рис. 1, 2.
Общий вид, габаритные и установочные размеры
переключателей типоисполнения ВК44-21-1116Х-54Х2 с приводом короткая рукоятка

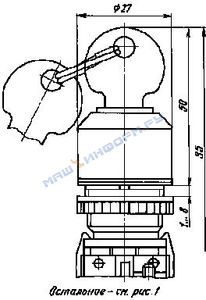

Общий вид, габаритные и установочные размеры
переключателя типоисполнения ВК44-21-11261-54Х2 с приводом рукоятка- ключ
Размеры установочного отверстия приведены на рис. 3.
Переключатель состоит из управляющего элемента (привода) и контактного устройства с подвижным мостиковым контактом.
Переключатели имеют два исполнения по виду управляющего элемента (привода): с рукояткой с двумя или тремя фиксированными положениями, или двумя нефиксированными положениями (с самовозвратом в исходное положение); с рукояткой-ключом с двумя фиксированными положениями с извлечением ключа в положении "отключено".
По количеству полюсов переключатели одно-, двух-, трех- и четырех-полюсные.
Рукоятка переключателя может иметь вставку различного цвета:
черную или серую, красную, желтую, синюю, белую (указывать при заказе).
Переключатель работает следующим образом. При повороте рукоятки или ключа происходит изменение коммутационного положения контакт-деталей контактного устройства и переключение электрических цепей.
Переключатели поставляются в сборе - привода с контактными устройствами.
Привода и устройства контактные могут поставляться раздельно.
При поставке в сборе переключатели изготавливаются двухполюсными (с одним замыкающим и одним размыкающим контактами).
При раздельной поставке контактных устройств и приводов переключатели могут заказываться с различной комбинацией контактов в соответствии со структурой условного обозначения.
В комплект поставки входят:
техническое описание и инструкция по эксплуатации - 1 экз. на партию не менее 10 переключателей, поставляемых в один адрес, если иное количество не оговорено в заказе.
В комплект переключателя, по согласованию с потребителем, может входить табличка с оперативной надписью.
К партии переключателей, предназначенных для экспорта, прилагается товаросопроводительный документ по РД16 01.007-88 в количестве и на языке, указанном в заказе-наряде. Переключатели классифицируются по типоисполнениям в зависимости от количества замыкающих и размыкающих контактов, вида управляющего элемента (привода), наличия фиксации и климатического исполнения согласно структуре условного обозначения и табл. 1.
Таблица 1
| Типоисполнение выключателя | Код по ОКП | Количество контактов | Вид управляющего элемента (привода) | Наличие фиксации управляющего элемента | Масса, кг, не более | Рисунок | |
| замыкающих | размыкающих | ||||||
| ВК44-21-11160-54УХЛ2 | 34 2846 6111 34 2846 6112 34 2846 6113 | 1 | 1 | Рукоятка короткая | Фиксация отсутствует | 0,054 | 1 |
| ВК44-21-11161-54УХЛ2 | 34 2846 6121 34 2846 6122 34 2846 6123 | Фиксация имеется | |||||
| ВК44-21-11261-54УХЛ2 | 34 2846 6131 34 2846 6132 34 2846 6133 | Рукоятка-ключ | 0,090 | 2 | |||
Типоисполнения устройства контактного приведены в табл. 2, привода - в табл. 3.
| Типоисполнение устройства контактного | Код по ОКП | Количество контактов | Масса, кг, не более | Рисунок | |
| замыкающих | размыкающих | ||||
| ВК44-21-11000-20УХЛ2 | 34 2846 6141 34 2846 6142 34 2846 6143 | 1 | 1 | 0,022 | 1* |
| ВК44-21-10000-20УХЛ2 | 34 2846 6151 34 2846 6152 34 2846 6153 | 1 | – | 0,016 | |
| ВК44-21-01000-20УХЛ2 | 34 2846 6161 34 2846 6162 34 2846 6163 | – | 1 | ||
*Без привода
Таблица 3
| Типоисполнение привода | Код по ОКП | Вид управляющего элемента (привода) | Наличие фиксации управляющего элемента | Масса, кг, не более | Рисунок |
| ВК44-21-00160-54УХЛ2 | 34 2846 6171 34 2846 6172 34 2846 6173 | Рукоятка короткая | Фиксация отсутствует | 0,032 | 1* |
| ВК44-21-00161-54УХЛ2 | 34 2846 6181 34 2846 6182 34 2846 6183 | Фиксация имеется | |||
| ВК44-21-00261-54УХЛ2 | 34 2846 6191 34 2846 6192 34 2846 6193 | Рукоятка-ключ | 0,068 | 2* |
* Без устройства контактного.
