Камеры сборные одностороннего обслуживания серий КСО-292 и КСО-392
Общие сведения
Камеры КСО-292 и КСО-392 на номинальное напряжение 6 и 10 кВ предназначены для работы в распределительных устройствах сетей трехфазного переменного тока частоты 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью и изготовлены для нужд народного хозяйства. Камеры КСО-292 являются усовершенствованным вариантом камер КСО-285, а камеры КСО-392 - КСО-386, конструкции камер доработаны с учетом замечаний эксплуатирующих организаций. КСО-292, КСО-392:
К - камера;
С - сборная;
О - одностороннего обслуживания;
2; 3 - модификация;
92 - год разработки.
Условия эксплуатации
Климатическое исполнение и категория размещения камер КСО-292 УХЛ3, КСО-392 УХЛ3 и УХЛ4 по ГОСТ 15150. По специальному заказу могут изготовляться камеры для эксплуатации с нижним значением температуры окружающего воздуха минус 25°С. Камеры предназначены для эксплуатации в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и испарений, химических отложений, не насыщенная токопроводящей пылью и водяными парами. Тип атмосферы II по ГОСТ 15150. Камеры соответствуют техническим условиям: KСО-292-ТУ 16-92 ИКЖМ.674522.062; КСО-392-ТУ 16-92 ИКЖМ.674531.005. ТУ 16-92 ИКЖМ.674522.062;ТУ 16-92 ИКЖМ.674531.005
Технические характеристики
Камера КСО-292 Номинальное напряжение, В - 6; 10 Номинальный ток главных цепей, А - 400; 630; 1000 Номинальный ток сборных шин, А - 630; 1000 Номинальный ток трансформаторов тока, A - 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 Тип выключателя - ВПМП-10 с пружинным приводом ППО-10, ВМП-10 с электромагнитным приводом ПЭ-11 Номинальный ток отключения, кА - 20 Полное время отключения, с, не более - 0,11 Собственное время отключения, с, не более - 0,3 Номинальный ток электродинамической стойкости, кА - 51 Механический ресурс ВО циклов: с пружинным приводом - 2000 с электромагнитным приводом - 2500 Габаритные размеры, мм - 1000x1380x2780 Камера КСО-392 Номинальное напряжение, В - 6, 10 Номинальный ток главных цепей, А - 400, 630 Номинальный ток отключения выключателя нагрузки при Соs j ?0,7, А - 630 Наибольший ток отключения, А - 800 Номинальный ток электродинамической стойкости, кА - 51 Номинальное напряжение электромагнитов управления привода, В: на постоянном токе - 110, 220 на переменном токе - 127, 220 Механический ресурс ВО, циклов - 2000 Габаритные размеры, мм - 800x800x1900
Конструкция и принцип действия
Камеры представляют собой конструкции из сваренных и соединенных болтовыми соединениями узлов из металлических листов и профилей. Дверь камеры усилена металлическим листовым материалом с центральным замком и имеет смотровое окно, защищенное безопасным стеклом. Сборные шины имеют заземляющий разъединитель. Измерение напряжения на сборных шинах осуществляется с помощью измерительного трансформатора напряжения. Камеры имеют стационарно установленные коммутационные аппараты: КСО-292 (рис. 1) - вакуумный силовой выключатель; маломасляный силовой выключатель; заземляющий разъединитель;
КСО-392 (рис. 2) - выключатель нагрузки; выключатель нагрузки с предохранителями; разъединитель; заземляющий разъединитель.
Камера КСО-292 с маломасляным выключателем

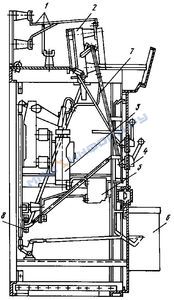

1 - сборные шины; 2 - разъединитель; 3 - маломасляный выключатель;
4 - привод рычажный; 5 - трансформатор тока; 6 - привод выключателя;
7 - шины; 8 - разъединитель заземляющих ножей

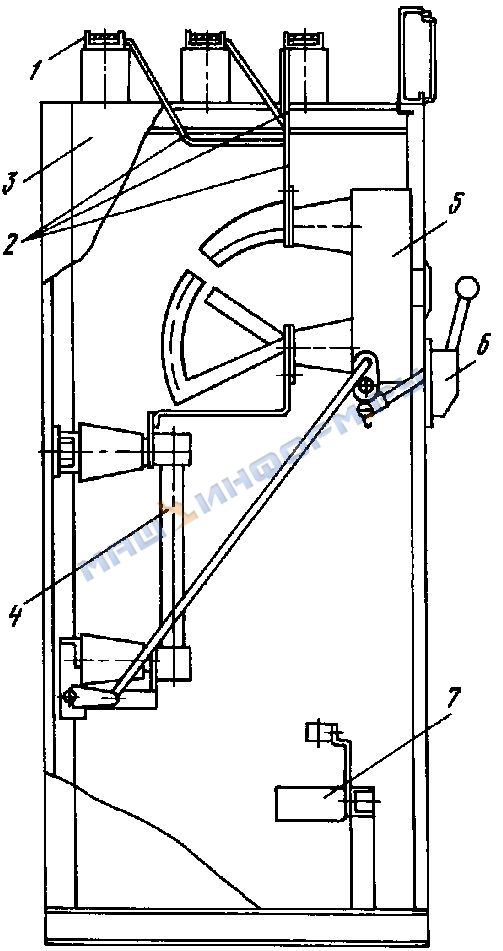

Камера КСО-392 с выключателем нагрузки и предохранителями 1 - сборные шины; 2 - шины ответвления; 3 - корпус камеры; 4 - предохранители; 5 - выключатель нагрузки; 6 - привод ручной;
7 - трансформатор тока
В комплект поставки входят: камеры, шинные мосты (по заказу) и эксплуатационная документация.
