Камеры сборные одностороннего обслуживания серии КСО386 У3
Общие сведения
Сборные камеры одностороннего обслуживания серии КСО386 и шинные мосты к ним предназначены для распределительных устройств напряжением 6(10) кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.
Структура условного обозначения
камер КСО386-ХХХХХХ Х3:
КСО - камера сборная одностороннего обслуживания;
3 - модификация;
86 - год разработки;
ХХ - номер схемы первичных соединений (01-22);
ХХ - номинальное напряжение кВ (0,6-6; 10-10);
Х - рабочий ток главной цепи, А:
1 - 20, 2 - 31,5, 3 - 50, 4 - 80, 5 - 100, 6 - 630;
Х - наличие сигнализации о перегорании предохранителей:
0 - отсутствует, 1 - имеется;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89. шинных мостов ШМХХ Х3:
ШМ - шинный мост;
Х - Р - наличие разъединителей; без буквы - разъединители
отсутствуют;
Х - расстояние между камерами, мм:
1 - 2000, 2 - 2500, 3 - 3000;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количестве, разрушающем металл или изоляцию камер и мостов. Степень защиты камер IР00 (с фасада IР20) по ГОСТ 14254-96. Рабочее положение камер в пространстве вертикальное: допускается отклонение от рабочего положения на 5° в любую сторону. Конструкция, монтаж и эксплуатация камер и мостов соответствуют требованиям безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75 и ГОСТ 12.2.007.4-75. Камеры серии КСО386 соответствуют ТУ 36.70.07.0914-01-87. ТУ 36.70.07.0914-01-87
Технические характеристики
Номинальное напряжение, кВ - 6; 10 Наибольшее рабочее напряжение, кВ - 7,2; 12 Род тока - Переменный Частота тока, Гц - 50; 60 Номинальный ток главных цепей, А - 630 Номинальный ток плавкой вставки предохранителей, А - 20; 31,5; 50; 80; 100 Номинальный ток отключения выключателя нагрузки при соs j У 0,7 А - 630 Наибольший ток отключения выключателя нагрузки при соs j У 0,7 А - 800 Электродинамическая стойкость главных цепей, кА - 41*; 51** Ток термической стойкости в течение 1 с, кА - 16*; 20** Габаритные размеры камер, мм: высота - 1900; 2550 с мостом длина - 500; 800 глубина - 800 Габаритные размеры мостов, мм: типа ШМ: высота - 500 длина - 2550; 3050; 3550 глубина - 855 типа ШМР: высота - 570 длина - 2950; 3450; 3950 глубина - 855 * Для КСО с разъединителями. ** Для КСО с выключателями нагрузки. Гарантийный срок - 3 года со дня ввода в эксплуатацию. Гарантийный срок эксплуатации камер КСО и шинных мостов, поставляемых на экспорт, - 2 года со дня ввода в эксплуатацию, но не более 3 лет с момента проследования их через государственную границу РФ.
Конструкция и принцип действия
Камера представляет собой сварную конструкцию из стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде - кнопки управления выключателем нагрузки, приводы разъединителей и электроизмерительные приборы. Фасады камер представлены на рис. 1.

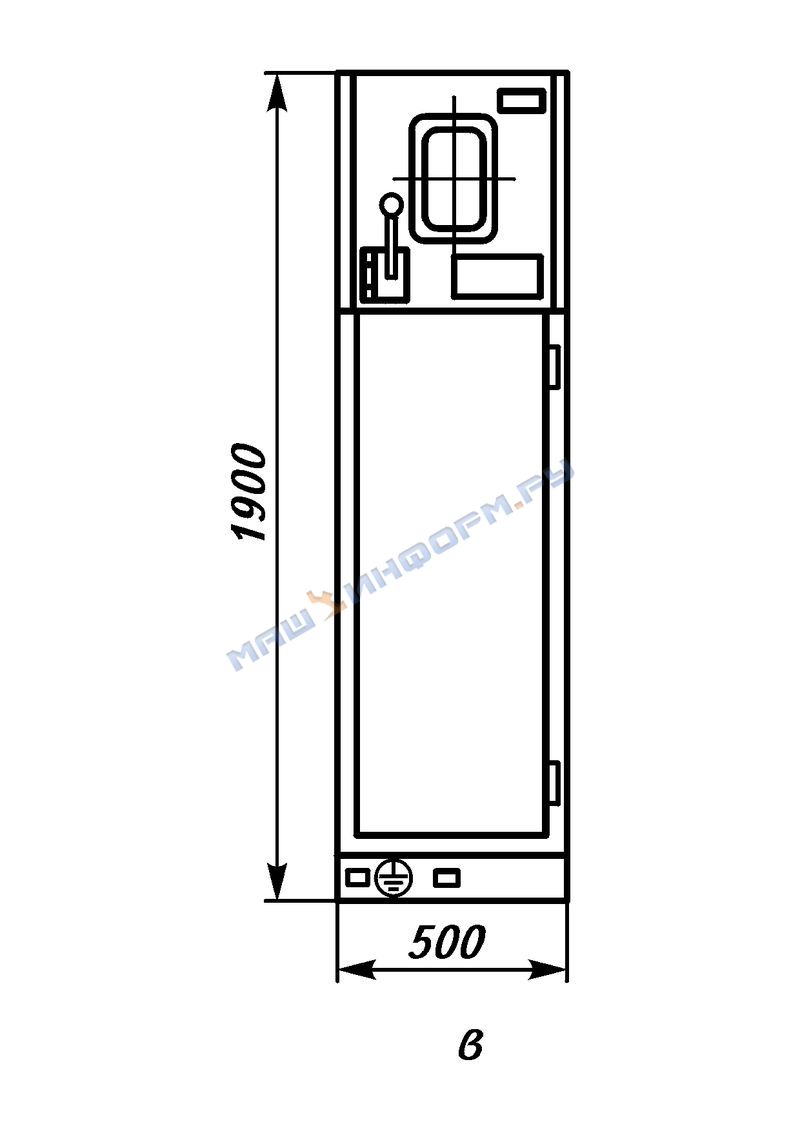

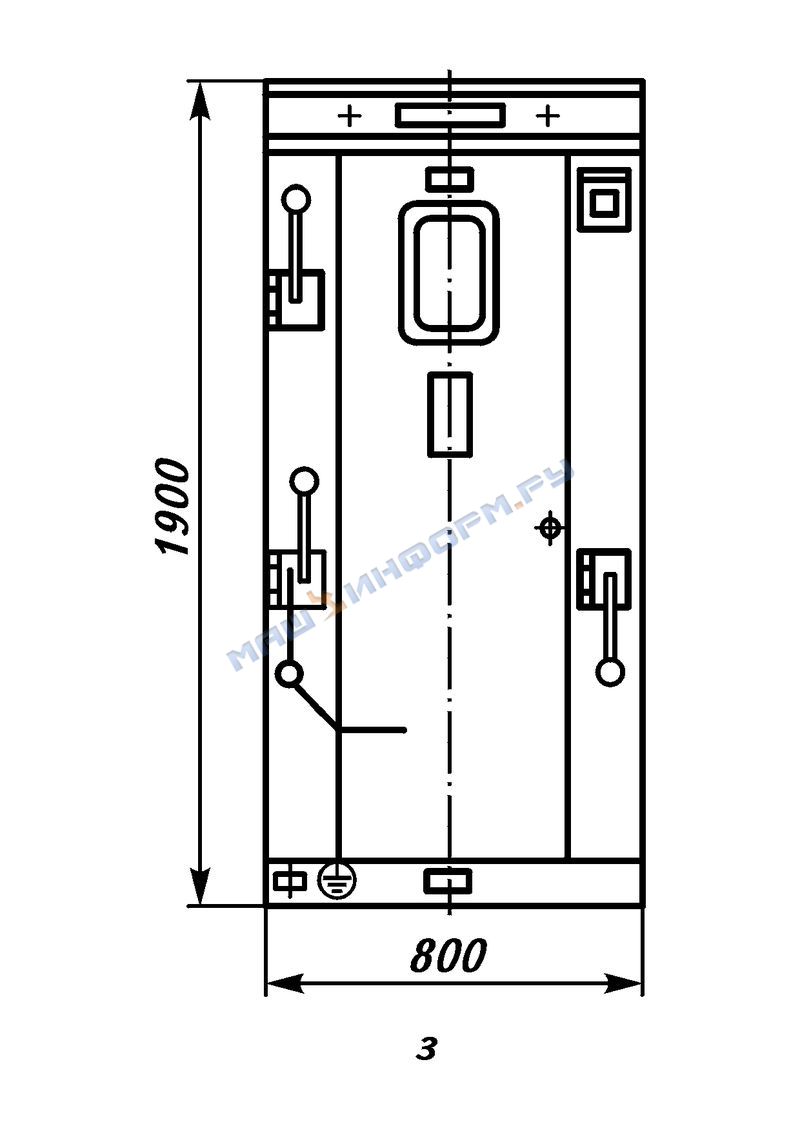

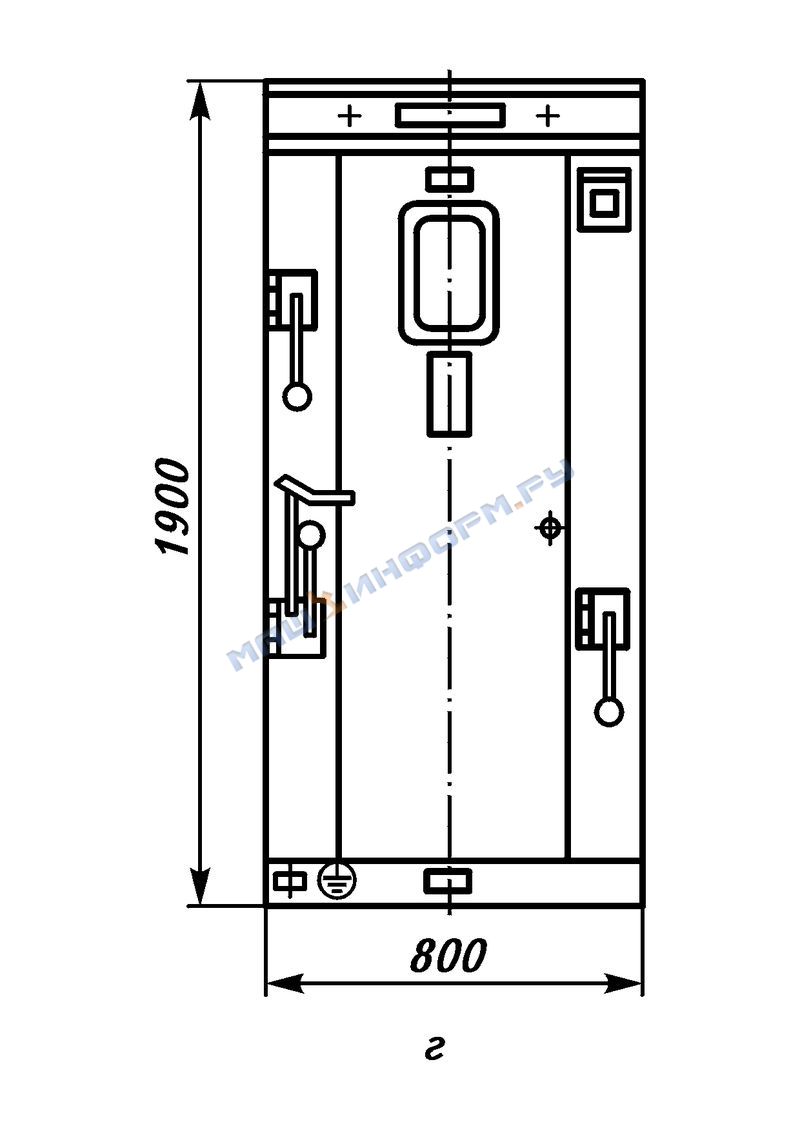

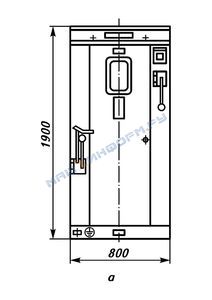

Общий вид, габаритные размеры фасадов камер а - КСО386-01;

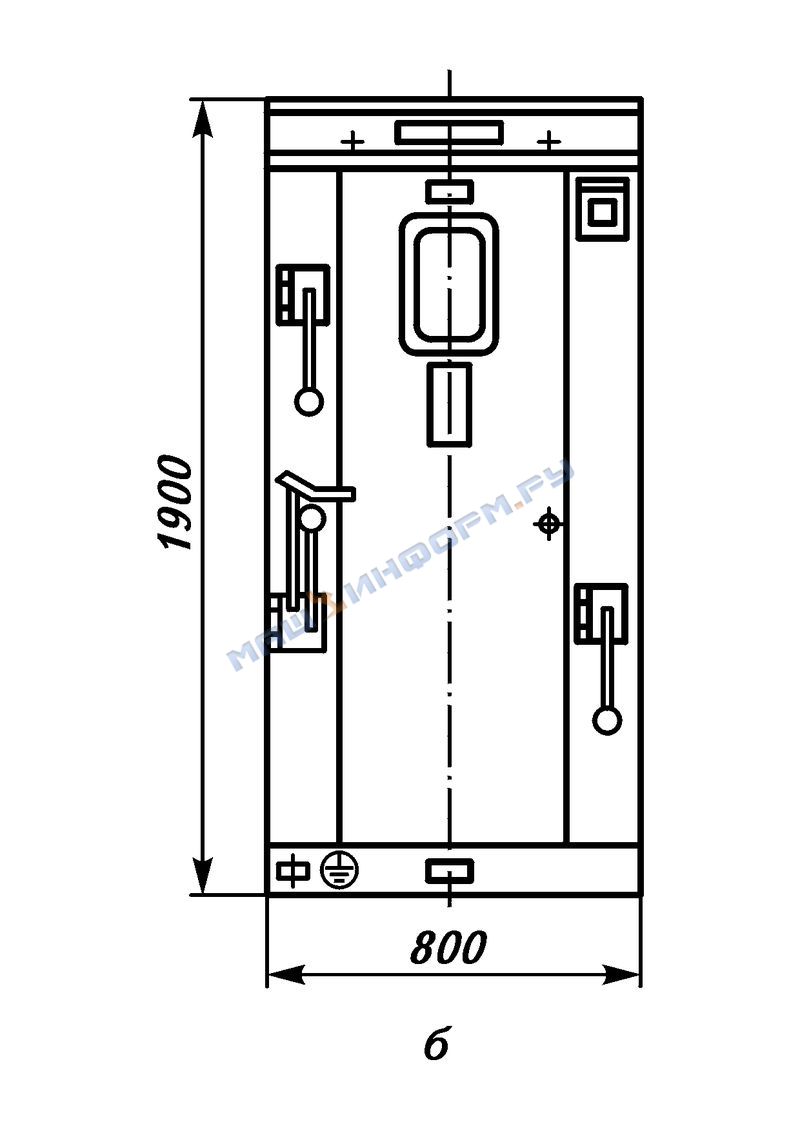

б - КСО386-02;
в - КСО386-15;

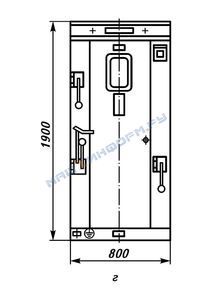

г - КСО386-10, КСО386-11;

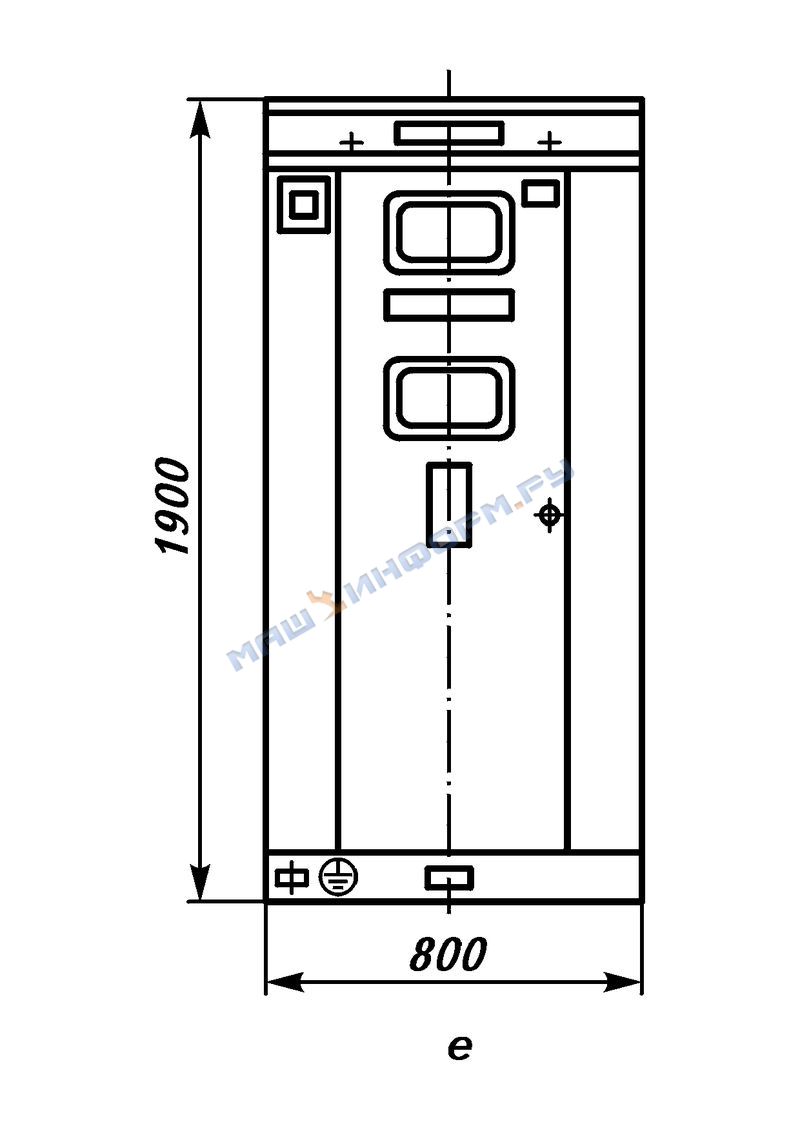

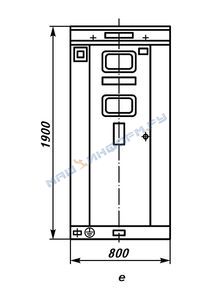

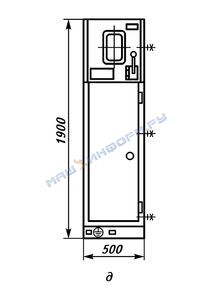

д - КСО386-16 е - КСО386-03, КСО386-04, КСО386-08, КСО386-09, КСО386-18, КСО386-20, КСО386-21;

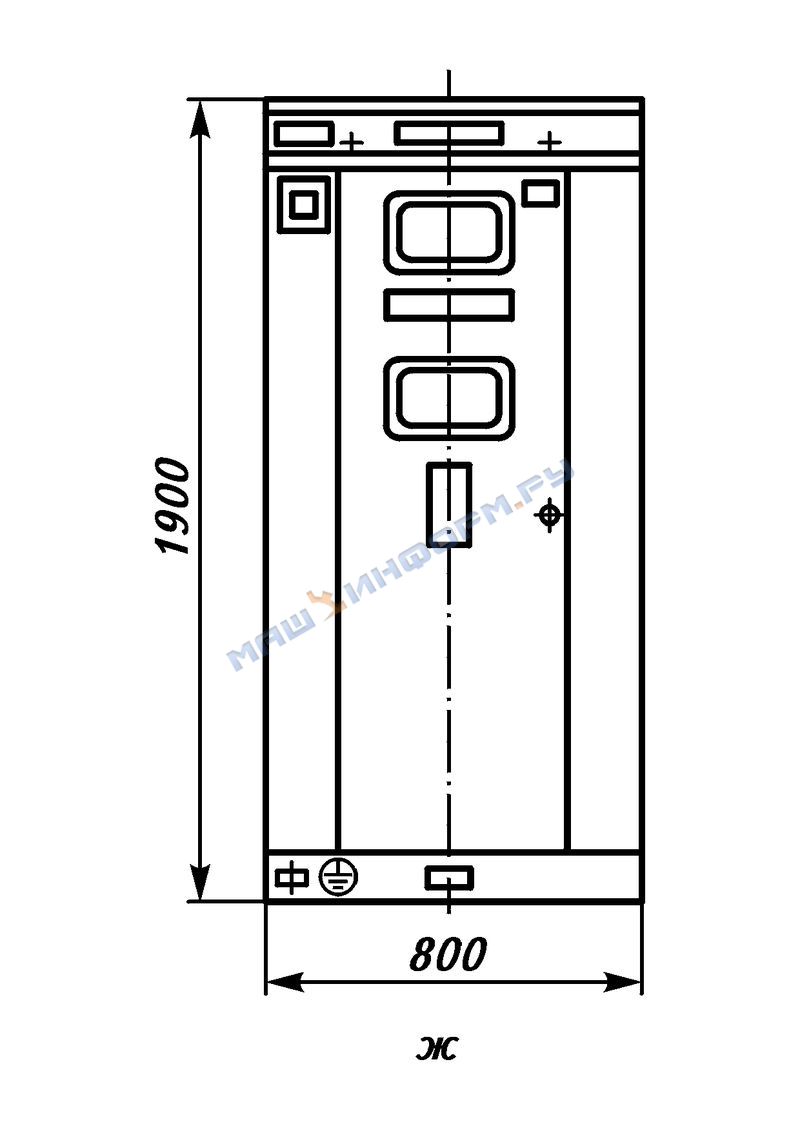

ж - КСО386-05; КСО386-06;
з - КСО386-07, КСО386-14;

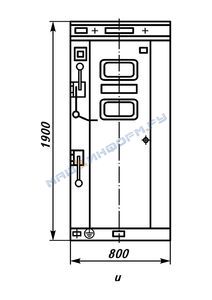

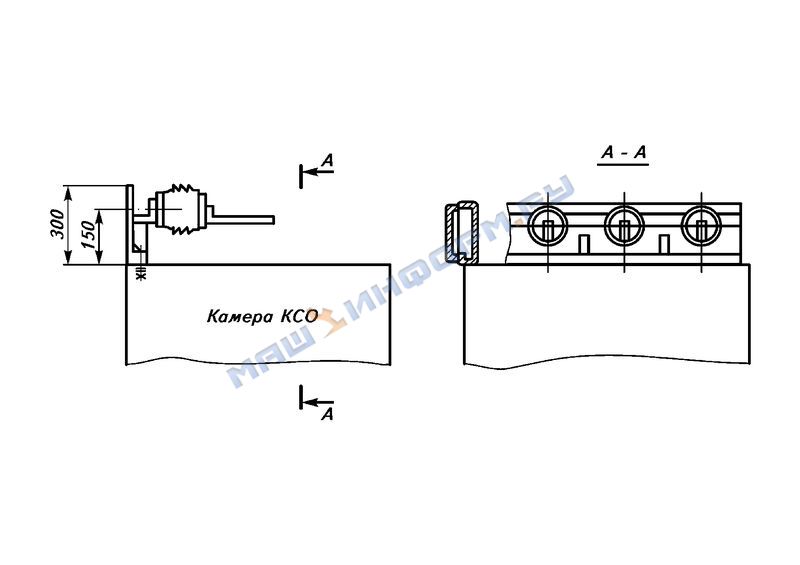

и - КСО386-12, КСО386-19 Опора с изоляторами для камер КСО приведена на рис. 2.

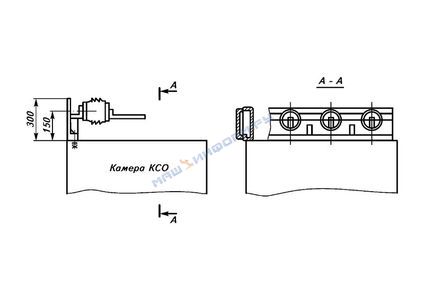

Опора с изоляторами для камер КСО Доступ в камеру обеспечен через дверь, на которой имеется закрытое стеклом окно для обзора внутренней зоны. Дверь закрывается замком с ключом. Вверху камеры, по фасаду, имеется открытый с боков короб, в котором прокладываются магистрали вспомогательных цепей. В нем имеются устройства для выполнения ответвлений и ряды зажимов. Внутреннее освещение камеры осуществляется лампой накаливания, установленной на передней стойке. Ошиновка камер осуществляется шинами из алюминиевого сплава АДЗ1Т. В камерах и мостах выполнены следующие механические блокировки: не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя;
не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя;
препятствующая открыванию двери камеры при включенных главных ножах разъединителя;
для камеры КСО386-14, КСО386-15, КСО386-16 и шинных мостов ШМР1, ШМР2, ШМР3 - блокировка разъединителя с другим разъединителем осуществляется одноключевыми блокировочными замками МБГ-31 с секретами А13 или А14, уставленными на приводах разъединителей. Схема работы этой блокировки дается в проекте распредустройства. Приводы разъединителей имеют устройство для запирания их висячим замком. Установка блок-замков на приводы разъединителей производится заводом-изготовителем по дополнительному соглашению и должна учитываться при проектировании распредустройства. Количество блок-замков в распредустройстве определяется проектом и оговаривается опросным листом. На фасаде камеры имеется зажим заземления для присоединения переносных заземлителей. Заземление сборных шин распредустройства осуществляется заземляющими ножами разъединителей в камерах по схемам 02, 07, 10, 11, 14, 20 и разъединителями камер по схемам 15, 16, а также заземляющими ножами разъединителей моста ШМР. Распредустройство с торцов закрывается торцовыми панелями, которые служат ограждением сборных шин с боковых сторон распредустройства. Для двухрядного распредустройства изготовляются мосты с разъединителями и без них (рис. 3, 4).

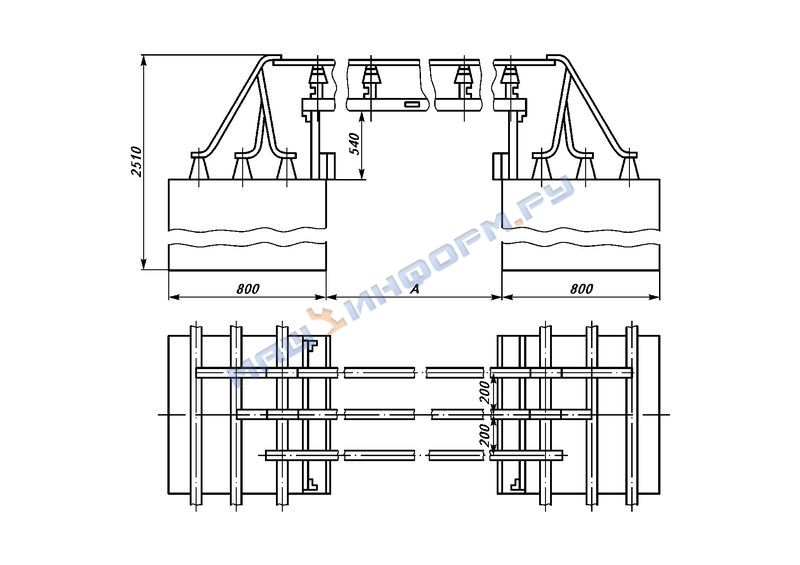

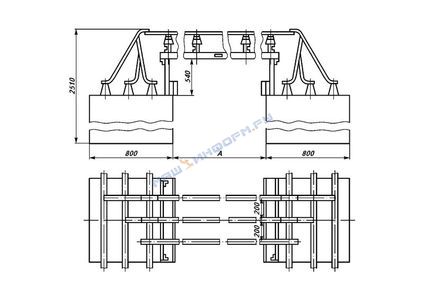

Таблица к рис. 3
| Тип | А, мм |
| ШМ1У3 | 2000 |
| ШМ2У3 | 2500 |
| ШМ3У3 | 3000 |

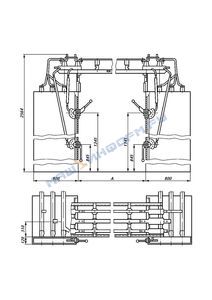

Таблица к рис. 4
| Тип | А, мм |
| ШМР1У3 | 2000 |
| ШМР2У3 | 2500 |
| ШМР3У3 | 3000 |

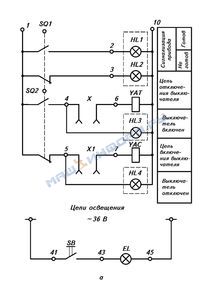

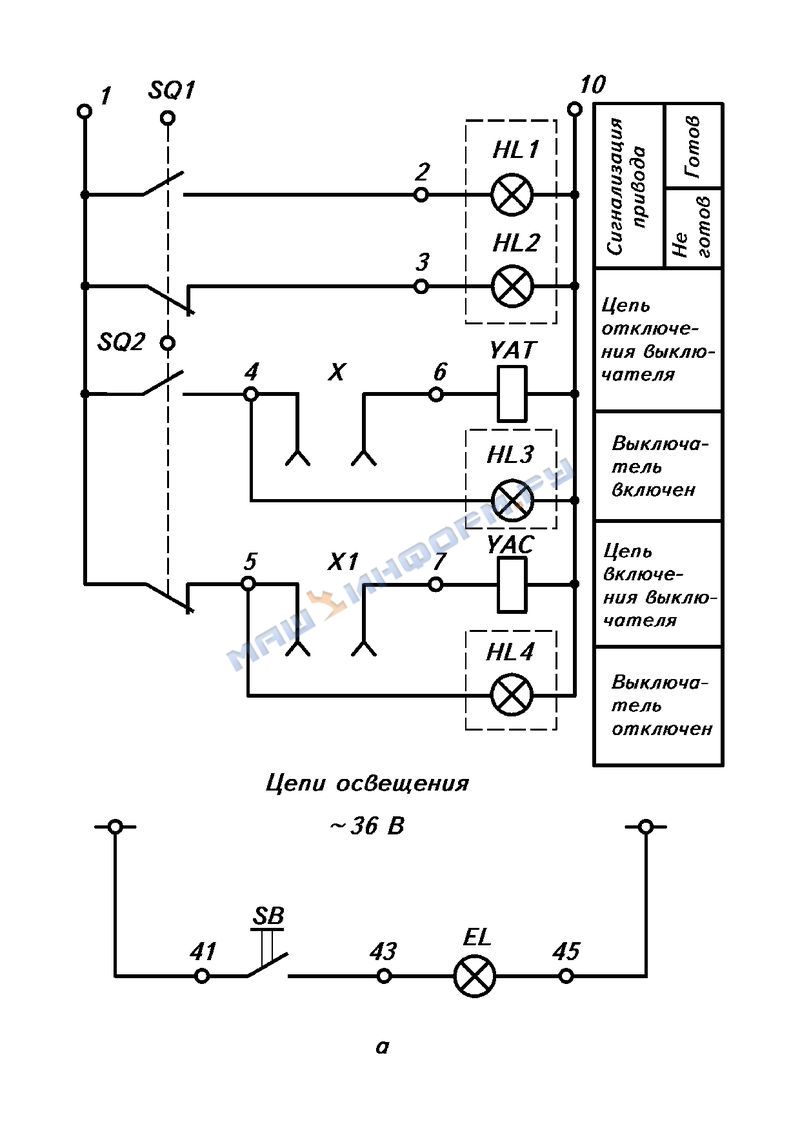

Принципиальные схемы вспомогательных цепей камер КСО: а - цепи управления приводом ВН камеры КСО386-03;

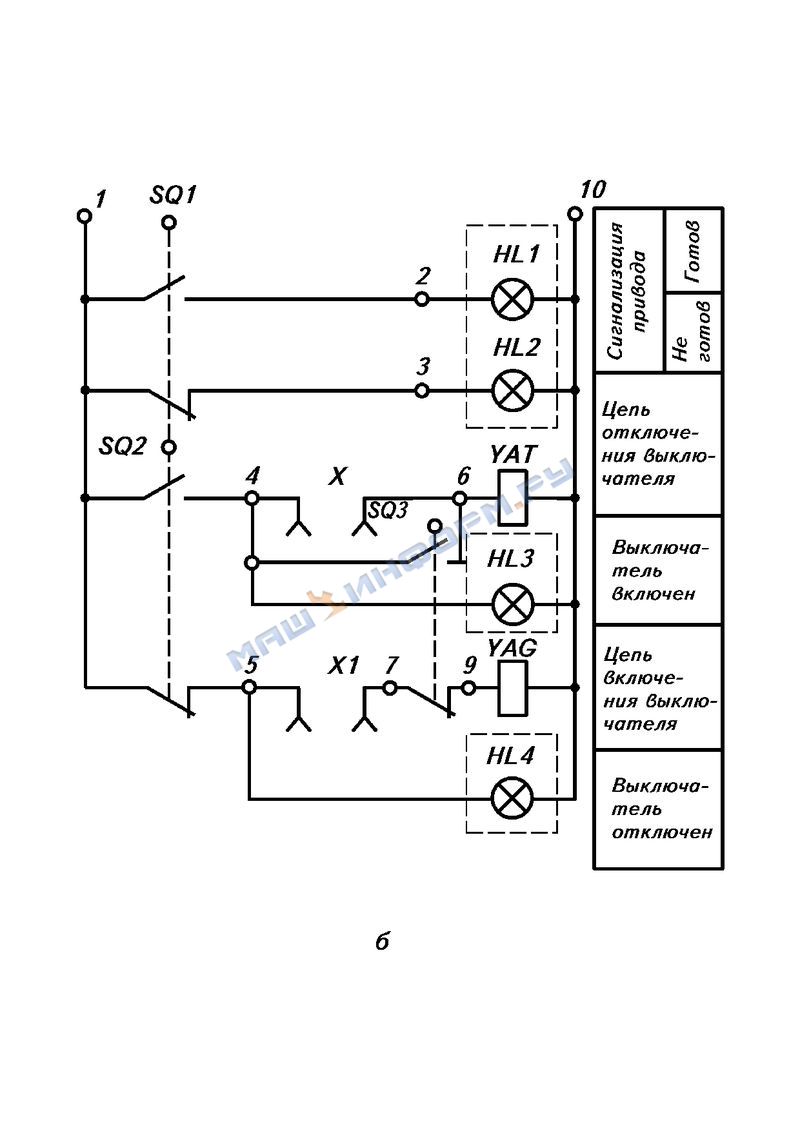

б - цепи управления приводом ВН при сгорании предохранителей камеры КСО386-04, КСО386-05, КСО386-06, КСО386-24;
SQ1-SQ3 - путевые выключатели;
SB - кнопочный выключатель;
EL - лампа освещения;
HL1-HL4 - прибор световой сигнализации;
YAT - электромагнит отключения;
YAG - электромагнит включения При наличии на распредустройстве двух вводов - рабочего и резервного - может быть выполнено автоматическое включение резервного питания (АВР). Рабочий ввод присоединяется к камере КСО386-12.., резервный к камере КСО386-13.., имеющей комплект аппаратов АВР. Принципиальные схемы АВР и первичных соединений приведены на рис. 6, 7.

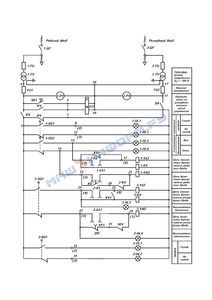

Принципиальная схема АВР: 1-QF, 2-QF - автоматические выключатели;
1-FU, 2-FU, FU1, FU2 - предохранители;
1-TV, 2-TV - трансформаторы напряжения;
SB1 - кнопочный выключатель;
SA - выключатель;
KV, KV1 - реле напряжения;
1-PV, 2-PV - вольтметры;
1-SQ1, 1-SQ2, 2-SQ1, 2-SQ2 - путевые выключатели;
1-HL1-1-HL4, 2-HL1-2-HL4 - приборы световой сигнализации;
1-YAT, 2-YAT - электромагниты отключения;
1-YAG, 2-YAG - электромагниты включения

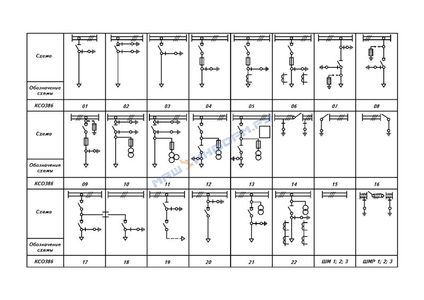

Принципиальные схемы первичных соединений Рабочий ввод включен. Включением разъединителя подается питание на схему управления камеры резервного ввода. Наличие напряжения на рабочем и резервном вводах указывается вольтметрами расположенными на фасадах камер рабочего и резервного ввода. При исчезновении напряжения на рабочем вводе включается резервный ввод. Обратный переход на питание от рабочего ввода, при восстановлении на нем напряжения, осуществляется с помощью местного управления. Для производства работ на кабеле и замене патронов предохранителей без снятия напряжения со сборных шин, камеры имеют специальные направляющие для установки инвентарной перегородки, которая устанавливается между подвижными ножами и неподвижными контактами разъединителя и под выключателем нагрузки. Инвентарная перегородка устанавливается в камеру и закрепляется на висячий замок. Каждая камера с левой торцовой стороны обшита металлическим листом. В распределительных устройствах на крайней правой камере следует предусматривать установку изоляторов на специальной опоре (см. рис. 2). Присоединение к внешней сети (вводы и отходящие присоединения) только кабельное (не более двух кабелей, сечением не более 185 мм2, через кабельный канал или приямок, на котором установлены камеры).
В комплект поставки входят: камеры КСО, собранные в транспортный блок длиной не более 4 м в соответствии с опросным листом; шинный мост в соответствии с опросным листом; инвентарная перегородка; ключ к замку; комплект запасных частей согласно паспорту; эксплуатационные документы; опросный лист для заказа; техническое описание и инструкция по эксплуатации или паспорта на основную комплектующую аппаратуру, при условии их поставки предприятием-изготовителем. Классификация камер и шинных мостов представлена в таблице.
Таблица
| Тип камеры | Код ОКП | КЧ | Тип вводного аппарата | Тип предохранителя | Масса, кг, не более | Удельная материалоемкость, кг/А, не более |
| КСО386-011060 У3 | 34 1471 4701 34 1471 4702 34 1471 4703 | 00 10 09 | РВЗ-10/630II УХЛ2 РВЗ-10/630III УХЛ2 ВНП-10/630-20з У3 | – | 150 160 170 | 0,238 0,254 0,270 |
| КСО386-040611 У3 | 34 1471 4704 34 1471 4705 34 1471 4706 34 1471 4707 34 1471 4708 34 1471 4709 34 1471 4711 34 1471 4712 34 1471 4713 34 1471 4782 | 08 07 06 05 04 03 09 08 07 05 | ВНП-10/630-20зпЗ У3 | ПКЭ107-6-31,5-31,5 У2 | 180 | 0,286 |
| КСО386-050611 У3 | 34 1471 4714 34 1471 4715 34 1471 4716 34 1471 4717 34 1471 4718 34 1471 4719 34 1471 4721 34 1471 4722 34 1471 4723 34 1471 4783 | 06 05 04 03 02 01 07 06 05 04 | ВНП-10/630-20зпЗ У3 | ПКЭ107-6-31,5-31,5 У2 | 200 | 0,318 |
| КСО386-060611 У3 | 34 1471 4724 34 1471 4725 34 1471 4726 34 1471 4727 34 1471 4728 34 1471 4729 34 1471 4731 34 1471 4732 34 1471 4733 34 1471 4784 | 04 03 02 01 00 10 05 04 03 03 | ВНП-10/630-20зпЗ У3 | ПКЭ107-6-31,5-31,5 У2 | 220 | 0,350 |
| КСО386-070660 У3 | 34 1471 4734 34 1471 4735 | 02 01 | РВЗ-10/630III УХЛ2 | – | 175 | 0,273 |
| КСО386-080660 У3 | 34 1471 4736 34 1471 4737 | 00 10 | ВНП-10/630-20з У3 | – | 170 | 0,270 |
| КСО386-090611 У3 | 34 1471 4738 34 1471 4739 34 1471 4741 34 1471 4742 34 1471 4743 34 1471 4744 34 1471 4745 34 1471 4746 34 1471 4747 34 1471 4785 | 09 08 03 02 01 00 10 09 08 02 | ВНП-10/630-20зпЗ У3 | ПКЭ107-6-31,5-31,5 У2 | 190 | 0,302 |
| КСО386-100660 У3 | 34 1471 4748 34 1471 4749 | 07 06 | РВЗ-10/630 III УХЛ2 | – | 210 | 0,333 |
| КСО386-110660 У3 | 34 1417 4751 34 1471 4752 | 01 00 | РВЗ-10/630 III УХЛ2 | – | 280 | 0,444 |
| КСО386-120660 У3 | 34 1471 4753 34 1471 4754 | 10 09 | ВНП-10/630-20з У2 | – | 300 | 0,476 |
| КСО386-130660 У3 | 34 1471 4755 34 1471 4756 | 08 07 | ВНП-10/630-20з У2 | – | 300 | 0,476 |
| КСО386-141060 У3 | 34 1471 4757 34 1471 4788 | 06 10 | РВЗ-10/630 III УХЛ2 | – | 150 | 0,238 |
| КСО386-14С1060 У3 | 34 1471 4789 34 1471 4758 34 1471 4759 | 09 05 04 | РВ-10/630 УХЛ2 | – | 150 100 100 | 0,238 0,159 0,159 |
| ШМ1 У3 | 34 1471 4761 34 1471 4762 34 1471 4763 | 10 09 08 | – | – | 60 70 80 | 0,095 0,111 0,127 |
| ШМР1 У3 | 34 1471 4764 34 1471 4765 34 1471 4766 | 07 06 05 | РВЗ-10/630 I УХЛ2 | – | 230 240 260 | 0,365 0,382 0,412 |
| Панель торцевая | 34 1471 4769 | 02 | – | – | 50 | – |
| Опора с изоляторами | 34 1471 4771 | 08 | – | – | 10 | – |
| Инвентарная перегородка | 34 1471 4772 | 07 | – | – | 10 | – |
| КСО386-191060 У3 | 34 1471 4775 | 04 | ВНП-10/630-20 У3 | – | 225 | 0,357 |
| КСО386-210660 У3 | 34 1471 4777 34 1471 4778 | 02 01 | ВНП-10/630-20з У3 | – | 190 | 0,302 |
| КСО386-220660 У3 | 34 1471 4779 34 1471 4781 | 00 06 | РВЗ-10/630 II УХЛ2 | – | 240 | 0,381 |
| КСО386-240611 У3 | 34 1471 4767 34 1471 4768 34 1471 4773 | 04 03 06 | ВНП-10/630-20зпЗ У3 | ПКЭ107-6-31,5-31,5 У2 | 180 | 0,286 |
| КСО386-240641 У3 | 34 1471 4774 34 1471 4776 34 1471 4791 34 1471 4792 34 1471 4793 34 1471 4794 34 1471 4795 | 05 03 04 03 02 01 00 | ВНП-10/630-20зЗ У3 | ПКЭ108-6-100-31,5 У2 | 180 | 0,286 |
