Соединители электрические морские типа СМ332-10-09/1-М и СМ332-10-09/3-М
Общие сведения
Соединители электрические морские типов СМ332-10-09/1-М (проходной) и СМ332-10-09/3-М (выносной) предназначены для соединения кабелей в силовых цепях, цепях управления и связи в условиях воздействия морской воды, гелиокислородной и азотно-гелиокислородной среды и передачи постоянного и переменного тока частотой 50 Гц напряжением до 250 В.
Соединители используются для присоединения кабелей с номинальным диаметром 16-20 мм марок КРП 6x1,5, КСБШ, КВТГ по ГОСТ 14962-81;
КРНГ-60, КВДН-100, КВДНЭ-100, КЭВДН-100 по ГОСТ 15520-80, а также МРШН, МЭРШН-100 по ГОСТ 78661-76.
Структура условного обозначения
ХСМ 332-10-09/Х-М-Х:
Х - часть соединителя (В - вилка, Р - розетка);
СМ - соединитель морской;
3 - группа давления;
3 - группа напряжения;
2 - группа токов;
10 - число контактов;
09 - схема подвода кабеля;
Х - способ крепления соединителя (1 - проходной,
3 - выносной);
М - материал корпуса магнитный;
Х - исполнение в зависимости от диапазона номинальных
диаметров кабеля.
Условия эксплуатации
Температура окружающего воздуха от минус 45 до 45°С.
Температура окружающих искусственных газовых сред от минус 4 до 35°С.
Температура окружающей морской воды от минус 4 до 35°С.
Соединители в сборе, а также розетки и вилки с заглушками и без заглушек устойчивы к воздействию гидростатического давления до 5 МПа.
Соединители устойчивы к воздействию синусоидальной вибрации и механических ударов одиночного действия.
Температура перегрева контактов при длительном прохождении максимально допустимых токов не более 20°С.
Степень защиты персонала от соприкосновения с токоведущими частями, при проникновении воды IР68 ГОСТ 14254-80.
Соединители соответствуют ТУ 5.688-5201-86 и ОСТ В5.6106-76.
Нормативно-технический документ
ТУ 5.688.5201-86,ОСТ.В5.6106-76
Технические характеристики
Характеристики контактов соединителя приведены в табл. 1.
Таблица 1
| Число контактов | Диаметр контактов, мм | Электрическое сопротивление контактной пары, Ом, не более | Допустимая величина тока на контакт, А, не более | Сечение подсоединяемых жил, мм2 |
| 4 | 3 | 0,0025 | 25 | 2,5 |
| 6 | 2 | 0,005 | 12 | 0,75 |
| 1 | 2 | 0,02 | Контакт заземления для присоединения экранов жил кабеля | |
Статическая нестабильность сопротивления контактной пары не более 10% от номинальной величины.
Контакты выдерживают двухкратную нагрузку по току в течение 5 мин.
Соединители выдерживают ток короткого замыкания величиной не более 2,5 кА.
Соединители обеспечивают непрерывную работу без обслуживания и контроля до 1000 ч.
Назначенный срок службы - 12 лет, назначенный технический ресурс 30000 ч при расчетной вероятности безотказной работы за весь срок службы: СМ332-10-09/1-М - 0,932, СМ332-10-09/3-М - 0,925.
Допустимое количество стыковок и расстыковок за весь срок службы не менее 250.
Соединитель состоит из розетки и вилки, соединенных накидной гайкой (см. рисунок).

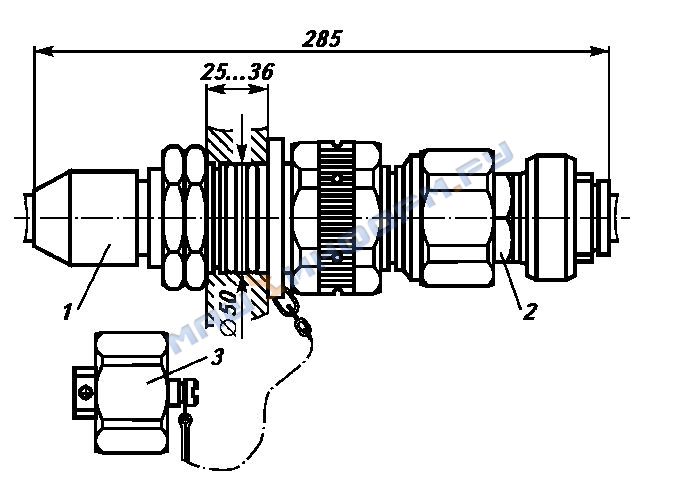

Соединитель электрический морской СМ332-10-09/1-М:
1 - розетка РСМ332-10-01/1-М;
2 - вилка ВСМ332-10-01/5-М;
3 - заглушка в сборе
Розетка (вилка) состоит из металлического корпуса, соединенного при помощи гайки с платой, в которую завулканизированы контактные гнезда (штыри).
Герметичность соединения платы с корпусом обеспечивается резиновым кольцом круглого сечения, установленным на корпусе розетки (вилки).
Уплотнение кабеля, подсоединяемого к розетке (вилке), осуществляется с помощью резиновой втулки, надеваемой на кабель, шайбы и накидной гайки.
Розетка (вилка) закрывается герметичной заглушкой.
Внутренние полости розетки (вилки) при монтаже заполняются церезином марки 80 (желтым) ГОСТ 2488-79.
Крепление и уплотнение кабеля в розетке проходного соединителя осуществляются опрессовкой массива резины марки ИРП-3012 ТУ 38-005924-84.
Резинотехнические изделия, примененные в конструкции соединителя, удовлетворяют требованиям ОСТ В38-005-82.
Таблица 2
| Условное обозначение (индекс) | Обозначение конструкторского документа | Код по ОКП |
| СМ332-10-09/3-М-1 | Пд 3.642.634 | 64 6251 0126 |
| СМ332-10-09/3-М-2 | Пд 3.642.634-01 | 64 6251 0127 |
| СМ332-10-09/3-М-3 | Пд 3.642.634-02 | 64 6251 0128 |
| СМ332-10-09/1-М-1 | Пд 3.642.635 | 64 6251 0129 |
| СМ332-10-09/1-М-2 | Пд 3.642.635-01 | 64 6251 0130 |
| СМ332-10-09/1-М-3 | Пд 3.642.635-02 | 64 6251 0131 |
| ВСМ332-10-01/5-М | Пд 3.645.648 | 64 6253 0038 |
| РСМ332-10-01/3-М-1 | Пд 3.647.639 | 64 6252 0035 |
| РСМ332-10-01/3-М-2 | Пд 3.647.639-01 | 64 6252 0036 |
| РСМ332-10-01/3-М-3 | Пд 3.647.639-02 | 64 6252 0037 |
| РСМ332-10-01/1-М-1 | Пд 3.647.640 | 64 6252 0038 |
| РСМ332-10-01/1-М-2 | Пд 3.647.640-01 | 64 6252 0039 |
| РСМ332-10-01/1-М-3 | Пд 3.647.640-02 | 64 6252 0040 |
Таблица 3
| Соединитель | Розетка | Вилка | Примечание | ||
| Условное обозначение (индекс) | Условное обозначение (индекс) | Номинальный диаметр подключаемого кабеля, мм | Условное обозначение (индекс) | Номи-нальный диаметр подклю-чаемого кабеля, мм | |
| СМ332-10-09/3-М-1СМ332-10-09/3-М-2СМ332-10-09/3-М-3 | РСМ332-10-01/3-М-1РСМ332-10-01/3-М-2РСМ332-10-01/3-М-3 | 16,0–17,0 17,1–18,6 18,7–20,0 | ВСМ332-10-01/5-М | 20,0±10% | Выносной |
| СМ332-10-09/1-М-1СМ332-10-09/1-М-2СМ332-10-09/1-М-3 | РСМ332-10-01/1-М-1РСМ332-10-01/1-М-2РСМ332-10-01/1-М-3 | 16,0–17,0 17,1–18,6 18,7–20,0 | Проходной | ||
Для розетки РСМ332-10-01/1-М соединителя СМ332-10-09/1-М дополнительно указать марку, сечение, длину подсоединяемого кабеля.
Примеры: при заказе проходного соединителя, предназначенного для подсоединения к розетке кабеля диаметром 16 мм, длиной 10 м: "ОКП 64 6251 0129, соединитель СМ332-10-09/1-М-1, Пд3.642.635, ТУ 5.688-5201-86, кабель марки КВТГ сечением 4x1,25, диаметром 16 мм, длиной 10 м";
при заказе розетки соединителя выносного, предназначенного для подсоединения кабеля диаметром 20 мм: "ОКП 64 6252 0037, розетка РСМ332-10-01/3-М-3, Пд 3.647.639-02, ТУ 5.688-5201-86".
