Кабели радиочастотные марок РКТФ-71 и РКТФ-71м
Общие сведения
К - коаксиальный;
Т - теплостойкий;
Ф - с изоляцией из фторопласта;
71 - порядковый номер;
М - модифицированный.
Условия эксплуатации
Пониженная температура среды:
При приемке и поставке:
В фиксированном состоянии - минус 183°С.
При котором допускается кабель изгибать - минус 60°С.
На период эксплуатации и хранения:
В фиксированном состоянии - минус 183°С.
При котором допускается кабель изгибать - минус 40°С.
Максимальная рабочая температура 200°С, допускаяется одноразовое применение кабелей в течение 1 ч при температуре 300°С.
Смена температур от минус 183 до 200°С.
Пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2300 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Кабели стойки к воздействию вибрации, механических ударов одиночного и многократного действия, линейным нагрузкам, акустическим шумам.
Кабели устойчивы к воздействию инея с последующим оттаиванием, солнечному излучению, соляному (морскому) туману, плесневым грибам, динамической пыли.
Кабели выпускаются в климатическом исполнении В.
Кабели соответствуют требованиям ТУ 16-505.895-82 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.895-82
Технические характеристики
Электрическая емкость, пФ/м: при приемке и поставке - 65-85 на период эксплуатации и хранения - 67,5-86,5 Коэффициент затухания при частоте 2 ГГц, дБ/м, не более: при приемке и поставке - 0,8 на период эксплуатации и хранения - 1,2 Коэффициент укорочения длины волны (справочная) - 1,41 Сопротивление связи, мОм/м, не более - 320 Испытательное напряжение переменного тока частотой 50 Гц, кВ - 3 Электрическое сопротивление изоляции, ТОм·м, не менее - 10 Число перегибов на угол + 90° вокруг диаметра 25 мм с грузом 1 кг при температуре 20+5°С - 50 Строительная длина кабелей, м, не менее - 10 Минимальная длина маломерных отрезков, м - 3 Расчетная масса 1 км кабеля, кг - 13,3 Минимальная наработка, ч - 10 000 Минимальный срок сохраняемости, лет - 20 Минимальный срок службы, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,15 мм; номинальный диаметр проводника 0,45 мм |
| Изоляция | Кабель марки РКТФ-71 – сплошная, обмотка из пленки фторопласта-4; кабель марки РКТФ-71М - сплошная, фторопласт-4Д; диаметр по изоляции (1,8±0,2) мм |
| Внешний проводник | Оплетка из медных посеребренных проволок номинальным диаметром 0,12 мм; плотность оплетки 60 - 70%; угол оплетки 45 - 60 ° |
| Защитный покров | Обмотка из пленки фторопласта-4 с последующей термообработкой; наружный диаметр кабеля (2,5-0,4+0,2) мм |

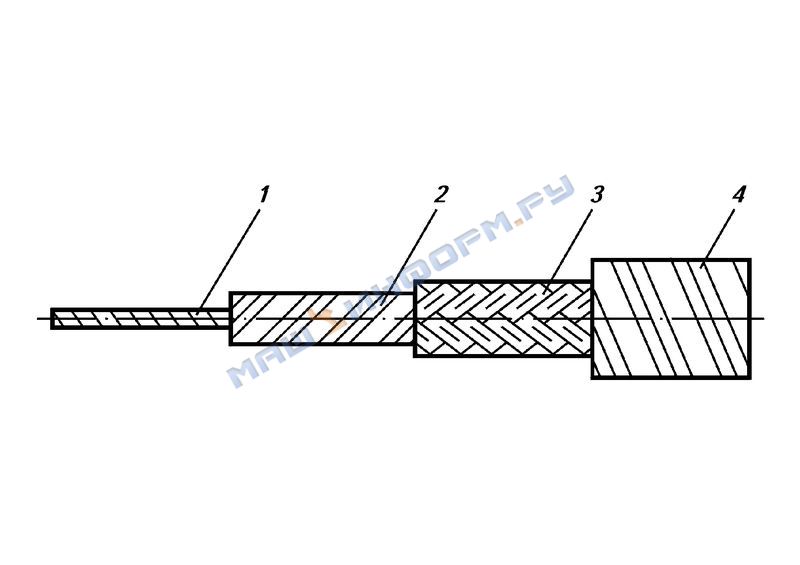

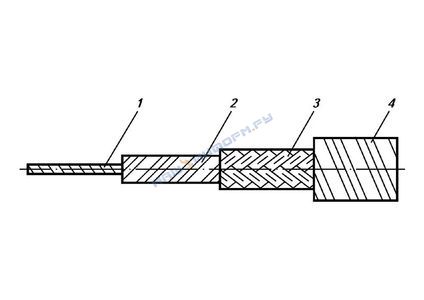

Конструктивные элементы радиочастотного кабеля марки РКТФ-71:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - защитный покров
