Кабели радиочастотные марок РК 75-1-22 и РК 75-1-22Н
Общие сведения
Кабели предназначены для передачи и приема радио- и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК75-1-22-Н:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции 1 мм;
2 - изоляция сплошная фторопластовая;
2 - номер разработки;
Н - внешний проводник из продольно уложенных проволок.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 60°С, при изгибах минус 40°С.
Смена температуры: от минус 60 до 200°С, от минус 150 до 125°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 18 мм, при монтаже при температуре 5°С и выше 9 мм, ниже 5°С - 18 мм.
Кабели устойчивы к воздействию специальных сред и газовых смесей, специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли;
вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабели выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют ТУ 16-505.198-81.
Нормативно-технический документ
ТУ 16.505.198-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3 на период эксплуатации и хранения - 75+5 Коэффициент затухания при частоте 10 ГГц, дБ/м, не более: при приемке и поставке - 5,5 на период эксплуатации и хранения - 7,7 Сопротивление связи, мОм/м - 320 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,5 Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,0 Электрическая емкость, пФ/м - 64 Коэффициент укорочения длины волны - 1,44 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Минимальная наработка, ч - 10000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Элемент | Конструктивные данные и размеры |
| Внутренний | Семь посеребренных проволок из сплавов ХОТ или БрХЦрК номинальным диаметром 0,07 мм; номинальный диаметр проводника 0,21 мм |
| Изоляция | Сплошная, фторопласт-4Д или фторопласт-4МБ; диаметр по изоляции 0,07±0,07 мм, эксцентричность не более 15% |
| Внешний проводник | Для кабеля РК75-1-22 оплетка из медных посеребренных проволок номинальным диаметром 0,06 мм; плотность оплетки |
| Оболочка | Фторопласт-4МБ; наружный диаметр -1,7 мм |

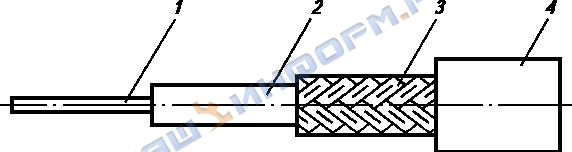

Конструктивные элементы радиочастотного кабеля марки РК75-1-22:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабелей не менее 10 м. Минимальная длина маломерных отрезков 1,0 м.
