Кабели радиочастотные марок РК 75-1-13Н и РК 75-1-13
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации, применяются в системах радиосвязи и радиолокации, электроники, вычислительной техники и т.п.
Структура условного обозначения
РК75-1-13-Н:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции 1,0 мм;
1 - изоляция сплошная полиэтиленовая;
3 - порядковый номер разработки;
Н - внешний проводник из продольно уложенных проволок.
Условия эксплуатации
Максимальная рабочая температура 85°С.
Пониженная температура эксплуатации в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 20 мм, при монтаже при температуре 5°С и выше - 10 мм, ниже 5°С - 20 мм.
Кабели устойчивы к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, пыли, ударных, вибрационных и линейных нагрузок, акустических шумов.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют ТУ 16-505.976-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.976-81,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+5 на период эксплуатации и хранения - 75+7 Однородность волнового сопротивления по длине кабеля, %, не более - +2 Коэффициент затухания при частоте 0,2 ГГц, дБ/м, не более: при приемке и поставке - 0,65 на период эксплуатации и хранения - 1,0 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 1,5 Сопротивление связи при частоте 0,03 ГГц, мОм/м, не более - 500 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,5 Испытательное напряжение частоты 50 Гц изоляции, кВ - 1,0 Электрическая емкость, пФ/м - 67 Коэффициент укорочения длины волны - 1,52 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Минимальная наработка при температуре 85°С, ч - 10000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний | Семь медных проволок номинальным диаметром 0,26 мм; |
| Изоляция | Сплошная из полиэтилена низкой плотности, диаметр по изоляции 4,6±0,15 мм |
| Внешний | Две оплетки из медных проволок номинальным диаметром 0,15 мм, изолированные друг от друга обмоткой из полиэтиленовой пленки; |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля 8,2±0,25 мм |

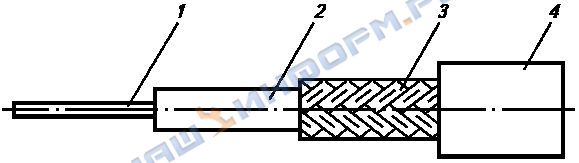

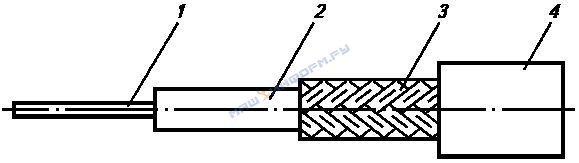

Конструктивные элементы радиочастотного кабеля марки РК75-1-13:
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабелей не менее 25 м. Минимальная длина маломерных отрезков 5 м.
