Кабели радиочастотные марок РК 50-7-419 и РК 50-7-419-с
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации; применяются в системах радиосвязи и радиолокации, электронике, вычислительной технике, в системах управления и передачи информации между разнесенными в пространстве объектами.
Структура условного обозначения
РК50-7-419-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
7 - дюминальный диаметр по изоляции, 7 мм;
4 - изоляция полувоздушная фторопластовая;
19 - порядковый номер разработки;
С - повышенной однородности и фазовой стабильности.
Условия эксплуатации
Пониженная рабочая температура:
При приемке и поставке:
В фиксированном состоянии - минус 60°С, при которой допускается изгибать кабель - минус 40°С.
На период эксплуатации и хранения:
В фиксированном состоянии - минус 60°С, при которой допускается изгибать кабель - минус 30°С.
Максимальная рабочая температура 200°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление 0,13 кПа (10-6 мм рт.ст.).
Повышенное атмосферное давление 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении - 220 мм, при монтаже при температуре 5°С и выше - 75 мм, ниже 5°С - 150 мм.
Кабели устойчивы к воздействию инея с последующим оттаиванием, солнечному излучению, соляному туману, плесневым грибам, динамической пыли, вибрационным, ударным и линейным нагрузкам, акустическим шумам.
Выпускаются в климатическом исполнении В.
Кабели соответствуют требованиям ТУ 16.К76-032-89 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.К76.032-89
Волновое сопротивление, Ом: для кабеля РК50-7-419: при приемке и поставке - 50+2
на период эксплуатации и хранения - 50+2,5
для кабеля РК50-7-419-С: при приемке и поставке - 50+1,5
на период эксплуатации и хранения - 50+2
кабеля марки РК50-7-419: при приемке и поставке: КСВн максимальный - 1,8
КСВн средний - 1,4
на период эксплуатации и хранения: КСВн максимальный - 1,85
КСВн средний, не более - 1,45
кабеля марки РК50-7-419-С: при приемке и поставке: КСВн максимальный - 1,4
КСВн средний, не более - 1,25
на период эксплуатации и хранения: КСВн максимальный - 1,5
КСВн средний, не более - 1,3
Температурный коэффициент фазы, 1/106 градус, не более, в диапазоне температур: от 25 до 45°С: при приемке и поставке - 50
на период эксплуатации и хранения - 70
от минус 60 до 100°С - 70
Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте, ГГц: 0,6 - 0,13
1,5 - 0,24
3 - 0,35
на период эксплуатации и хранения при частоте 3 ГГц - 0,42
Коэффициент затухания при температуре минус 60°С при частоте 3 ГГц, дБ/м, не более - 0,30
Сопротивление связи, мОм/м, не более - 0,03
Испытательное напряжение частотой 50 Гц изоляции, кВ - 7
Длительно допустимая предельная мощность частоты 2,375 ГГц при температуре окружающего воздуха 20°С, кВт - 0,7
Электрическая емкость, пФ/м - 94
Коэффициент укорочения длины волны - 1,4
Коэффициент затухания при частоте 10 ГГц, дБ/м, не более - 0,75
Расчетная масса 1 км кабеля, кг - 222
Температурный коэффициент фазы в диапазоне температур от 100 до 200°С, 1/106 град, не более - 70
Число перегибов на диаметр 300 мм при температуре (25+10)°С - 100
Число перемоток вокруг цилиндра диаметром 800 мм при температуре от минус 50 до 35°С - 100
Минимальная наработка, ч: при температуре до 200°С - 10 000
или до 155°С - 15 000
Минимальный срок службы, лет - 15
Минимальный срок сохраняемости, лет - 15
Неравномерность волнового сопротивления в диапазоне частот 0,6-3,0 ГГц, выраженная величиной КСВн, в полосе частот fо+15% (fо - испытательная частота устанавливается по согласованию с потребителем или fо=1,2 ГГц).
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 2,5 мм |
| Изоляция | Полувоздушная; обмотка из пленки фторопласта-4 |
| Внешний проводник | Медная сварная гофрированная спирально трубка наружным диаметром (9,2±0,25) мм для кабеля марки РК50-7-419 и (9,2±0,15) мм для кабеля марки РК50-7-419-С из ленты номинальной толщиной 0,2 мм; внутренний диаметр внешнего проводника для кабеля РК50-7-419 (7,25±0,25) мм и для кабеля марки РК50-7-419-С (7,25±0,15) мм; шаг гофра (3,2±0,2) мм |
| Оболочка | Фторопласта–50; наружный диаметр кабеля (10,4±0,4) мм |

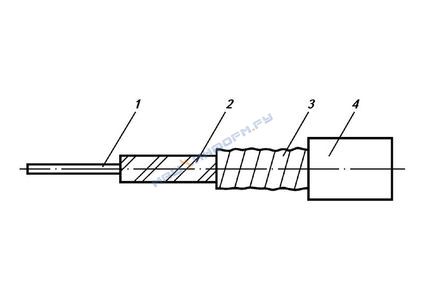

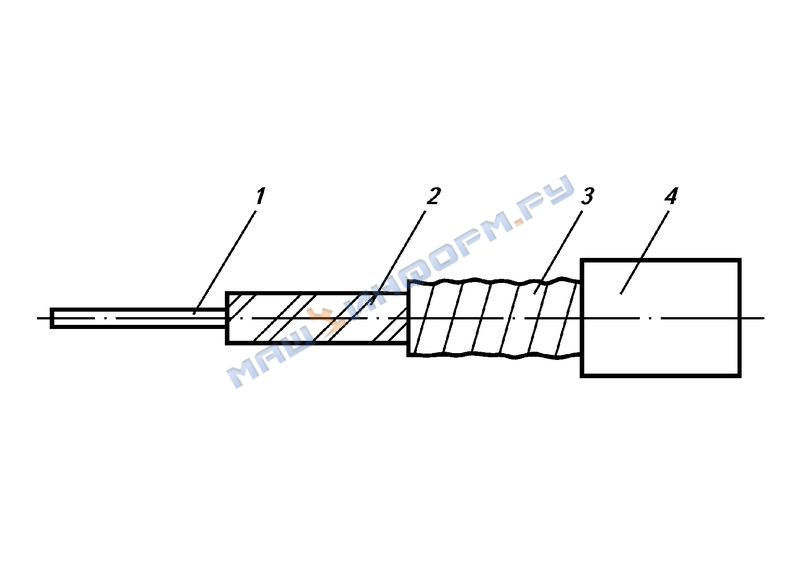

Конструктивные элементы радиочастотного кабеля марки РК50-7-419:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля - не менее 20 м.
Минимальная длина маломерных отрезков - 5 м.
