Кабели радиочастотные марок РК 50-5-43 и РК 50-5-43-С
Структура условного обозначения
РК 50-5-43-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
5 - номинальный диаметр по изоляции, мм;
4 - полувоздушная изоляция повышенной теплостойкости;
3 - порядковый номер разработки;
С - кабель повышенной однофазности и фазовой стабильности.
Условия эксплуатации
Климатическое исполнение В по ГОСТ 15150-69.
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии минус 60°С;
при которой допускается изгибать кабель минус 40°С;
на период эксплуатации и хранения:
в фиксированном состоянии минус 60°С;
при которой допускается изгибать кабель минус 30°С.
Максимальная рабочая температура 200°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление 0,67 кПа (5 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Кабели устойчивы к воздействию солнечного излучения, инея с последующим оттаиванием, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабели соответствуют требованиям ТУ 16.К76-004-87 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.К76-004-87;ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: кабеля РК 50-5-43: при приемке и поставке - 50,0+2,0 на период эксплуатации и хранения - 50,0+3,0 кабеля РК 50-5-43-С: при приемке и поставке - 50,0+1,5 на период эксплуатации и хранения - 50,0+2,0 Неравномерность волнового сопротивления кабеля РК 50-5-43-С, выраженная величиной КСВн, в диапазоне частот, ГГц: при приемке и поставке, не более: 2-4 - 1,6 4-8 - 1,6 8-12 - 1,6 12-18 - 1,6 на период эксплуатации и хранения, не более: 2-4 - 1,7 4-8 - 1,7 8-12 - 1,7 12-18 - 1,7 Температурный коэффициент фазы кабеля РК 50-5-43-С, 10-6°С, не более, в диапазоне температур: от 25 до 45°С: при приемке и поставке - 50 на период эксплуатации и хранения - 80 от минус 60 до 100°С - 80 Коэффициент затухания, дБ/м, не более, при приемке и поставке при частоте, ГГц: 3 - 0,45 10 - 0,9 15 - 1,15 на период эксплуатации и хранения при частоте, ГГц: 3 - 0,6 10 - 1,3 15 - 1,6 Сопротивление связи, мОм/м, не более - 0,03 Испытательное напряжение частотой 50 Гц изоляции, кВ - 7 Длительно допустимая предельная мощность при температуре окружающего воздуха 20°С и КСВн=1, кВт - 0,5 Электрическая емкость, пФ/м - 94 Электрическое сопротивление изоляции, ТОм·м, не менее - 5 Коэффициент укорочения длины волны - 1,39 Сопротивление внешнего проводника постоянному току, МОм/м, не более - 10 Коэффициент затухания, дБ/м, не более при частоте, ГГц: 16,7 - 1,2 18 - 1,3 Длительно допустимая предельная мощность, Вт, при температуре окружающего воздуха 20°С при частоте, ГГц: 6 - 300 8 - 250 12 - 190 18 - 150 Коэффициент пересчета длительно допустимой предельной мощности при температуре окружающего воздуха 20°С и температуре 80°С - 0,6 Кабель стоек к воздействию перегибов вокруг цилиндра диаметром 300 мм. Число перегибов - 100 Минимальная наработка, ч, при температурах: 200°С - 10 000 155°С - 50 000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 1,95 мм |
| Изоляция | Полувоздушная; обмотка из пленки фторопласта-4 |
| Внешний проводник | Медная сварная гофрированная трубка наружным диаметром (7,3±0,2) мм из ленты номинальной толщиной 0,2 мм; внутренний диаметр внешнего проводника для кабеля РК 50-5-43 (5,6±0,2) мм; РК 50-5-43-С (5,6±0,15) мм; шаг гофра (2,1±0,2) мм |
| Оболочка | Фторопласт – 50, наружный диаметр (8,1±0,4) мм |

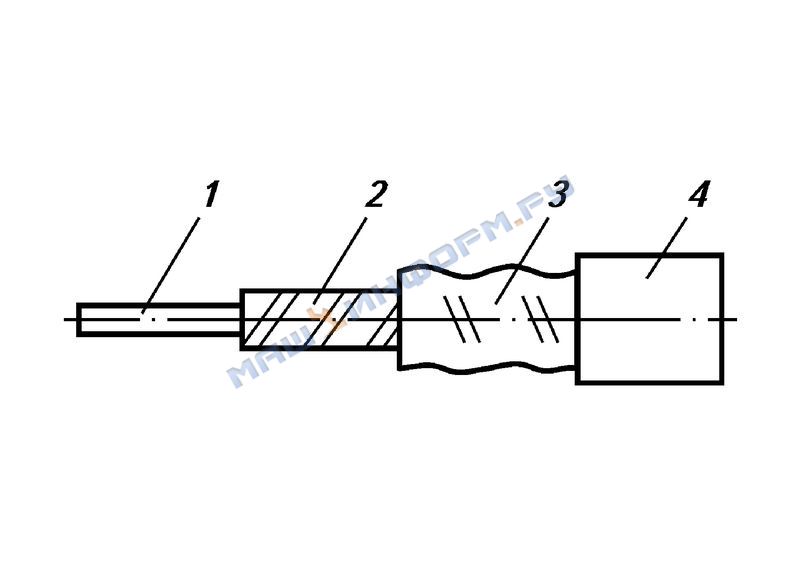

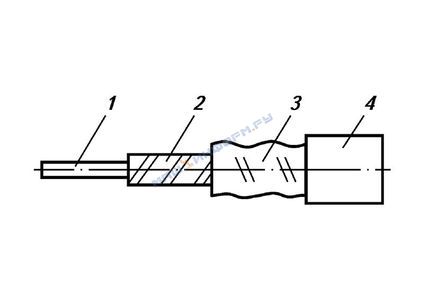

Кабель радиочастотный марки РК 50-5-43:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка.
Строительная длина кабеля - не менее 30 м.
Расчетная масса 1 км кабеля 134 кг.
