Кабели радиочастотные марок РК 50-4-48 и РК 50-4-48С
Общие сведения
Кабели предназначены для передачи и приемки радио и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-4-48-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции 4,6 мм;
4 - изоляция полувоздушная фторопластовая;
8 - номер разработки;
С - повышенная однородность волнового сопротивления.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура: в фиксированном состоянии минус 60°С, при изгибах минус 30°С.
Смена температур от минус 60 до 200°С.
Повышенное атмосферное давление до 300 кПа.
Пониженное атмосферное давление до 0,67 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 2000 мм, при температуре 5°С и выше 35 мм, ниже 5°С 70 мм. Допускается одноразовый изгиб с радиусом 15 мм при нормальной температуре, при этом гарантируется только отсутствие трещин на внешнем проводнике.
Кабели устойчивы к воздействию специальных факторов, динамическому воздействию пыли, вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабели выпускаются в климатическом исполнении УХЛ по ГОСТ 15150-69.
Кабели соответствуют ТУ 16-705.258-82.
Нормативно-технический документ
ТУ 16.705.258-82
Технические характеристики
Волновое сопротивление, Ом: кабеля марки РК50-4-48: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+3 кабеля марки РК50-4-48-С: при приемке и поставке - 50+1,5 на период эксплуатации и хранения - 50+2 Неравномерность волнового сопротивления, выраженная величиной КСВн, в диапазонах частот, не более: кабеля марки РК50-4-48-С: на приемке и поставке от 2 до 4 ГГц - 1,6 от 4 до 8 ГГц - 1,6 от 8 до 12 ГГц - 1,6 от 12 до 18 ГГц - 1,6 на период эксплуатации и хранения, не более: от 2 до 4 ГГц - 1,7 от 4 до 8 ГГц - 1,7 от 8 до 12 ГГц - 1,7 от 12 до 18 ГГц - 1,7 Температурный коэффициент фазы в диапазоне температур, 10-6 град, не более: кабеля марки РК50-4-48-С от 25 до 45 C при приемке и поставке - 50 на период эксплуатации и хранения - 80 от минус 60 до 100 C - 80 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте 3 ГГц - 0,6 при частоте 10 ГГц - 1,2 при частоте 15 ГГц - 1,4 на период эксплуатации и хранения: при частоте 3 ГГц - 0,8 при частоте 10 ГГц - 1,7 при частоте 15 ГГц - 2,1 Сопротивление связи, МОм/м, не более - 0,03 Испытательное напряжение частоты 50 Гц изоляции, кВ - 6 Длительно допускаемая предельная мощность частоты 2,375 ГГц при температуре окружающего воздуха 20°C, кВт - 0,3 Электрическая емкость, пФ/м - 93 Коэффициент укорочения длины волны - 1,39 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Коэффициент затухания, дБ/м, не более: при частоте 16,7 ГГц - 1,5 при частоте 18 ГГц - 1,6 Длительно допустимая предельная мощность при температуре окружающего воздуха 20°C при частотах, Вт: 6 ГГц - 185
8 ГГц - 175 12 ГГц - 150 18 ГГц - 120 Минимальная наработка, ч - 10000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
| Наименование элемента (согласно рисунку) | Конструктивные данные и их размеры |
| 1. Внешний проводник | Медная проволока номинальным диаметром 1,6 мм |
| 2. Изоляция | Полувоздушная; обмотка из пленки фторопласт 4 |
| 3. Внешний проводник | Медная сварная гофрированная спирально. Трубка наружным диаметром (6,2 ± 0,2) мм из ленты номинальной толщиной 0,2 мм; внутренний диаметр внешнего проводника: для кабеля марки РК50-4-48 |

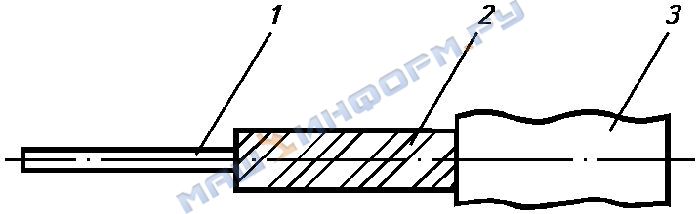

Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Конструктивные элементы радиочастотного кабеля марки
РК50-4-48 и РК50-4-48-С
Строительная длина кабелей не менее 20 м. Минимальная длина маломерных отрезков 1,5 м.
