Кабели радиочастотные марок РК 50-4-47 и РК 50-4-47С
Общие сведения
Кабели предназначены для передачи и приемки радио- и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-4-47-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции, 4,6 мм;
4 - изоляция полувоздушная фторопластовая;
7 - номер разработки;
С - с нормируемыми неравномерностью волнового сопротивления и
фазовыми характеристиками.
Условия эксплуатации
Максимальная рабочая температура 200°С. Пониженная рабочая температура в фиксированном состоянии минус 60°С, при изгибах минус 30°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,67 кПа.
Относительная влажность воздуха до 100% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 200 мм, при монтаже при температуре 5°С и выше 35 мм, ниже 5°С 70 мм.
Допускается одноразовый изгиб с радиусом не менее 15 мм при нормальной температуре.
Кабели устойчивы к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, акустических шумов; стойки к динамическому воздействию пыли, к 100 перегибам по диаметру 300 мм при нормальных климатических условиях.
Кабели выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют ТУ 16-705.255-82.
Нормативно-технический документ
ТУ 16.705.255-82
Технические характеристики
Волновое сопротивление, Ом: кабеля марки РК50-4-47: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+3 кабеля марки РК50-4-47С: при приемке и поставке - 50+1,5 на период эксплуатации и хранения - 50+2 Параметры кабеля марки РК50-4-47С Неравномерность волнового сопротивления, выраженная величиной КСВн, в диапазонах частот: при приемке и поставке, не более: от 2 до 4 ГГц - 1,6 от 4 до 8 ГГц - 1,6 от 8 до 12 ГГц - 1,6 от 12 до 18 ГГц - 1,6 на период эксплуатации и хранения, не более: от 2 до 4 ГГц - 1,7 от 4 до 8 ГГц - 1,7 от 8 до 12 ГГц - 1,7 от 12 до 18 ГГц - 1,7 Температурный коэффициент фазы в диапазоне температур, 10-6 град, не более: от 25 до 45°С: при приемке и поставке - 50 на период эксплуатации и хранения - 80 от минус 60 до 100°С - 80 Коэффициент затухания кабелей, дБ/м, не более: при приемке и поставке, при частоте: 3 ГГц - 0,6 10 ГГц - 1,2 15 ГГц - 1,4 на период эксплуатации и хранения, при частоте: 3 ГГц - 0,8 10 ГГц - 1,7 15 ГГц - 2,1 Сопротивление связи кабелей, МОм/м, не более - 0,03 Испытательное напряжение частотой 50 Гц изоляции, кВ - 6 Длительно допустимая предельная мощность частоты 2,375 ГГц при температуре окружающего воздуха 20°С, кВт - 0,3 Электрическая емкость, пФ/м - 93 Коэффициент укорочения длины волны - 1,39 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Коэффициент затухания, дБ/м, не более, при частоте: 16,7 ГГц - 1,5 18,0 ГГц - 1,6 Длительно допустимая предельная мощность при температуре окружающего воздуха 20°С при частотах, Вт: 6 ГГц - 200 8 ГГц - 175 12 ГГц - 150 18 ГГц - 120 Минимальная наработка, ч, при температуре: 200°С - 1000 155°С - 9000 125°С - 33000 Минимальный срок службы кабелей, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
| Элемент | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 1,6 мм |
| Изоляция | Полувоздушная; |
| Внешний проводник | Медная сварная гофрированная спирально трубка наружным диаметром 6,2± 0,2 мм |
| Оболочка | Фторопласт 4 МБ; |
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.

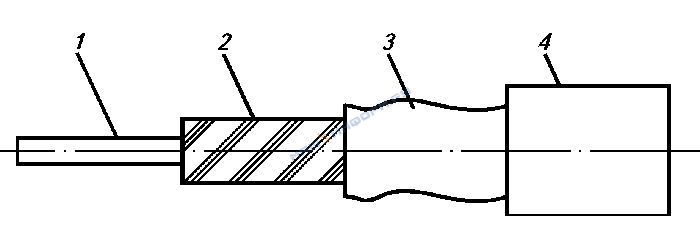

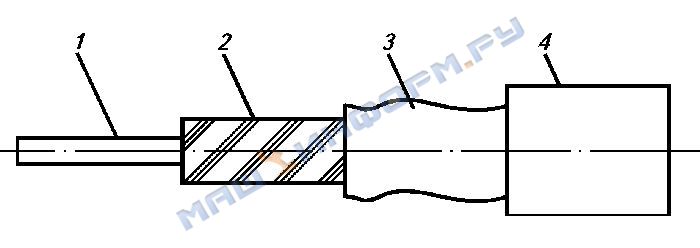

Конструктивные элементы радиочастотных кабелей марок
РК50-4-47 и РК50-4-47С
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабелей не менее 20 м.
Минимальная длина маломерных отрезков 1,5 м.
