Кабели радиочастотные марок РК 50-4-411 и РК 50-4-411-С
Структура условного обозначения
РК50-4-411-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции, мм;
4 - полувоздушная изоляция повышенной теплостойкости;
11 - порядковый номер разработки;
С - кабель повышенной однородности и фазовой стабильности.
Условия эксплуатации
Климатическое исполнение В ГОСТ 15150-69.
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии - минус 60°С;
при которой допускается изгибать кабель - минус 40°С;
на период эксплуатации и хранения:
в фиксированном состоянии - минус 60°С;
при которой допускается изгибать кабель - минус 30°С;
максимальная рабочая температура 200°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление 0,67 кПа (5 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 200 мм, при монтаже при температуре 5°С и выше - 35 мм, ниже 5°С - 70 мм.
Кабели устойчивы к воздействию солнечного излучения, инея с последующим оттаиванием, соляного тумана, плесневых грибов, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16.К76-003-87 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.К76-003-87;ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: кабеля марки РК50-4-411: при приемке и поставке - 50+2,0 на период эксплуатации и хранения - 50+3,0 кабеля марки РК50-4-411-С: при приемке и поставке - 50+1,5 на период эксплуатации и хранения - 50+2,0 Неравномерность волнового сопротивления кабеля марки РК50-4-411-С, выраженная величиной КСВн, в диапазоне частот, ГГц: при приемке и поставке, не более: 2-4 - 1,6 4-8 - 1,6 8-12 - 1,6 12-18 - 1,6 на период эксплуатации и хранения, не более: 2-4 - 1,7 4-8 - 1,7 8-12 - 1,7 12-18 - 1,7 Температурный коэффициент фазы кабеля марки РК50-4-411-С, 1/106·градус, не более, в диапазоне температур: от 25 до 45°С: при приемке и поставке - 50 на период эксплуатации и хранения - 80 от минус 60 до 100°С - 80 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте, ГГц: 3 - 0,6 10 - 1,2 15 - 1,4 на период эксплуатации и хранения при частоте, ГГц: 3 - 0,8 10 - 1,7 15 - 2,1 Сопротивление связи, мОм/м, не более - 0,03 Испытательное напряжение переменным током частотой 50 Гц изоляции, кВ - 6 Длительно допустимая предельная мощность при температуре окружающего воздуха 20°С и КСВн-1, кВт - 0,3 Электрическая емкость, пФ/м - 93 Коэффициент укорочения длины волны - 1,39 Электрическое сопротивление изоляции, ТОм·м, не менее - 5 Электрическое сопротивление внешнего проводника постоянному току, мОм/м, не более - 10 Коэффициент затухания, дБ/м, не более, при частоте, ГГц: 16,7 - 1,5 18 - 1,6 Длительно допустимая предельная мощность при температуреокружающего воздуха 20°С, Вт, при частотах, ГГц: 6 - 200 8 - 175 12 - 150 18 - 120 Коэффициент пересчета длительно допустимой предельной мощности при температуре окружающего воздуха 20°С к температуре 80°С - 0,6 Кабели стойки к перегибам вокруг цилиндра диаметром 300 мм. Число перегибов - 100 Минимальная наработка, ч, при температуре, °С: до 200 - 10 000 до 155 - 50 000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 1,6 мм |
| Изоляция | Полувоздушная; обмотка из пленки фторопласта-4 |
| Внешний проводник | Медная сварная гофрированная спирально трубка наружным диаметром (6,2±0,2) мм из ленты номинальной толщиной 0,2 мм; внутренний диаметр внешнего проводника для кабеля марки РК50-4-411 (4,6±0,2) мм, марки РК50-4-411-С (4,60±0,15) мм; шаг гофра (1,7±0,2) мм |
| Оболочка | Фторопласт-50, наружный диаметр кабелей (7,0±0,4) мм |

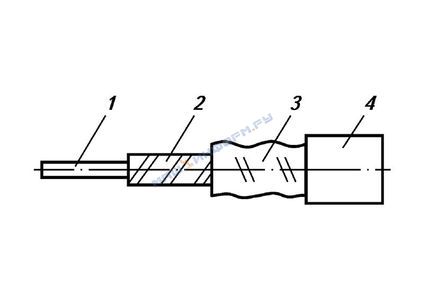

Кабель радиочастотный марки РК50-4-411:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля - не менее 20 м. Минимальная длина маломерных отрезков - 1,5 м.
Расчетная масса 1 км кабелей - 109 кг.
