Кабели радиочастотные марок РК 50-3-28-с и РК 50-3-29-с
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов. Применяются для внутриблочного монтажа в радиоэлектронной аппаратуре и вычислительной технике.
Структура условного обозначения
РК50-3-2Х-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
3 - номинальный диаметр по изоляции, 2,95 мм;
2 - изоляция сплошная фторопластовая;
Х - порядковый номер разработки (8 или 9);
С - повышенной однородности.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии минус 60°С.
Максимальная рабочая температура:
Для кабеля марки РК50-3-28-С - 100°С.
Для кабеля марки РК50-3-29-С - 125°С.
Смена температур:
Для кабеля марки РК50-3-28-С - от минус 60 до 100°С.
Для кабеля марки РК50-3-29-С - от минус 60 до 125°С.
Пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2255,6 мм рт.ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 250 мм, одноразовый при фиксированном монтаже - 8 мм.
Кабели устойчивы к воздействию вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабели соответствуют требованиям ТУ 16-705.219-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.705.219-81
Волновое сопротивление, Ом: при приемке и поставке - 50+1
на период эксплуатации и хранения - 50+1,5
Местный коэффициент отражения по длине кабеля, %, не более, для кабелей марок: РК50-3-28-С - 1,5
РК50-3-29-С - 2
Температурный коэффициент фазы, 1/106 град, не более: для кабеля марки РК50-3-28-С при температурах: от минус 60 до 0°С - Минус 40
от 0 до 20°С - Минус 130
от 20 до 80°С - Минус 70
от 80 до 100°С - Минус 100
для кабеля марки РК50-3-29-С при температурах: от минус 60 до 0°С - Минус 40
от 0 до 20°С - Минус 130
от 20 до 80°С - Минус 40
от 80 до 125°С - Минус 50
Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 3 ГГц - 0,8
10 ГГц - 1,7
на период эксплуатации и хранения при частоте 3 ГГц - 1
Температурный коэффициент емкости, промиле/град, не более: для кабеля марки РК50-3-28-С при температурах: от минус 60 до 0°С - Минус 0,12
от 0 до 20°С - Минус 0,20
от 20 до 80°С - Минус 0,20
от 80 до 100°С - Минус 0,30
для кабеля марки РК50-3-29-С при температурах: от минус 60 до 0°С - Минус 0,10
от 0 до 20°С - Минус 0,20
от 20 до 80°С - Минус 0,18
от 80 до 125°С - Минус 0,28
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 2
Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 4
Коэффициент затухания при частоте 30 ГГц, дБ/м, не более - 3,2
Электрическая емкость, пФ/м - 94
Сопротивление связи, мОм/м, не более - 0,031
Сопротивление внешнего проводника постоянному току, мОм/м - 8
Коэффициент укорочения длины волны - 1,41
Электрическое сопротивление изоляции, мОм·м, не менее - 5000
Расчетная масса 1 км кабеля, кг - 44,1
Минимальная наработка, ч, при температуре: 125°С (для кабеля РК50-3-29-С) - 25 000
100°С - 100 000
70°С - 150 000
Минимальный срок службы, лет - 20
Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Сталемедная посеребренная проволока номинальным диаметром (0,895±0,005) мм |
| Изоляция | Сплошная: |
| Внешний проводник | Медная цельнотянутая трубка; наружный диаметр кабеля (3,43±0,05) мм |

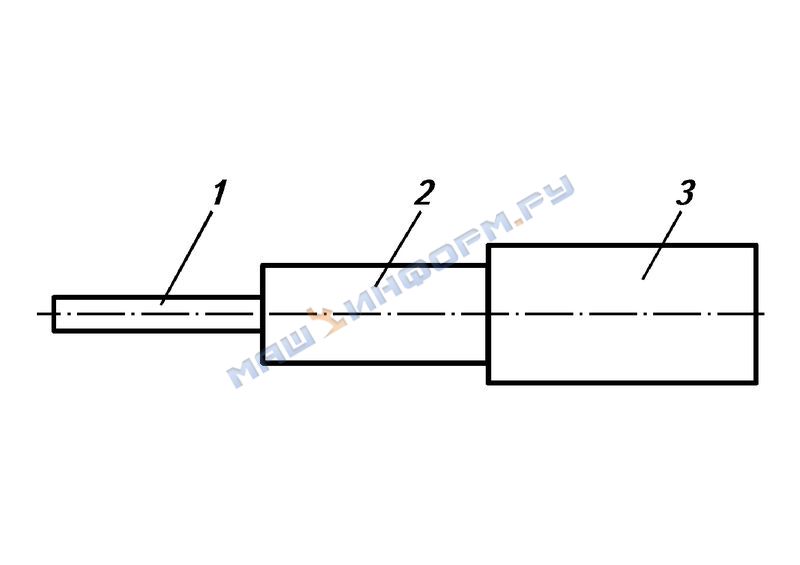

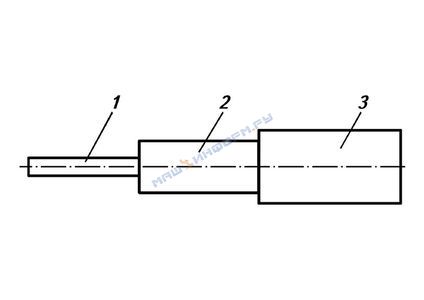

Конструктивные элементы радиочастотного кабеля марки РК50-3-28-С:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабелей не менее 2 м.
Минимальная длина маломерных отрезков - 0,3 м.
