Кабели радиочастотные марок РК 50-2-27С и РК 50-2-27
Общие сведения
Кабели предназначены для передачи и приемки радио- и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-2-27-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
2 - номинальный диаметр по изоляции 2,2 мм;
2 - изоляция сплошная фторопластовая;
7 - номер разработки;
С - нормируемая фазотемпературная характеристика.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 60°С, при изгибах минус 40°С.
Смена температур от минус 60 до 100°С.
Пониженное атмосферное давление до 0,133.10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 30 мм, при монтаже при температуре 5°С и выше 7 мм, ниже 30 мм.
Кабель устойчив к воздействию спецфакторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина, вибрационных, ударных и линейных нагрузок, акустических шумов; стоек к динамическому воздействию пыли.
Кабели выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют ТУ 16-505.807-81.
Нормативно-технический документ
ТУ 16.505.807-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3
на период эксплуатации и хранения - 50+4,5
Коэффициент затухания при частоте 10 ГГц, дБ/м, не более: при приемке и поставке - 3,5
на период эксплуатации и хранения - 5,0
Сопротивление связи, МОм/м, не более - 320
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 1,1
Испытательное напряжение частотой 50 Гц изоляции, кВ - 2,2
Температурный коэффициент фазы, град, неболее, при температурах: от минус 60 до 0°С - минус 40
от 0 до 20°С - минус 180
от 20 до 80°С - минус 100
от 80 до 200°С - минус 100
Температурный коэффициент емкости, промиле/град, не более, при температурах: от минус 60 до 0°С - минус 0,14
от 0 до 20°С - минус 0,26
от 20 до 80°С - минус 0,17
от 80 до 200°С - минус 0,35
Допустимая средняя мощность непрерывного сигнала на входе кабеля при частоте 2,375 ГГц при температуре окружающего воздуха 20°С, кВт - 0,085
При этом температура поверхности оболочки, град, не более - 120
Электрическая емкость кабелей, пФ/м - 95
Коэффициент укорочения длины волны - 1,42
Электрическое сопротивление изоляции, МОм·м, не менее - 5000
Минимальная наработка, ч - 10000
Минимальный срок службы, лет - 20
Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
| Элемент | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,25 мм; номинальный диаметр проводника 0,75 мм |
| Изоляция | Сплошная; фторопласт 4Д; диаметр по изоляции 2,2±0,05 мм |
| Внешний проводник | Оплетка из медных посеребренных проволок номинальным диаметром 0,12 мм; плотность оплетки 85–92%, угол оплетки 50±5 ° |
| Оболочка | Фторопласт 4МБ; наружный диаметр кабелей 3,2±0,3 мм |

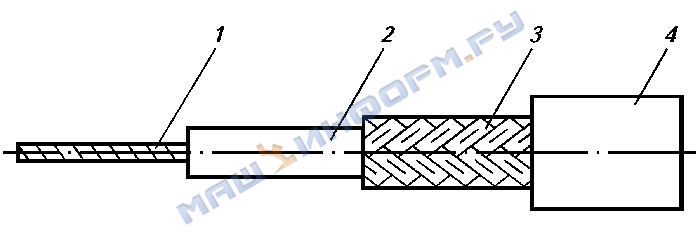

Конструктивные элементы каблей и их размеры приведены на рисунке и в таблице.
Конструктивные элементы радиочастотных кабелей марок
РК50-2-27С, РК50-2-27
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабелей не менее 5 м.
Минимальная длина маломерных отрезков 0,5 м.
