Кабели радиочастотные марок РК 50-2-25, РК 50-2-25-С, РК 50-2-25-Т, РК 50-2-28, РК 50-2-28-С и РК 50-2-29
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов; применяются для внутриблочного монтажа радиоэлектронной аппаратуры и вычислительной техники.
Структура условного обозначения
РК50-2-2Х-Х:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
2 - номинальный диаметр по изоляции 2,2 мм;
2 - изоляция сплошная фторопластовая;
Х - порядковый номер разработки (5, 8 или 9);
Х - повышенная однородность С или тропическое исполнение Т.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии и при монтажных изгибах минус 60°С.
Максимальная рабочая температура 125°С, для кабеля марки РК50-2-29 - 100°С.
Смена температур от минус 60 до 125°С, для кабеля марки РК50-2-29 - от минус 60 до 100°С.
Пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт.ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 100 мм, при монтаже при температуре 5°С и выше - 5 мм, ниже 5°С - 10 мм.
Кабели устойчивы к воздействию инея с последующим оттаиванием, вибрационным, ударным и линейным нагрузкам, акустическим шумам.
Кабель марки РК50-2-25-Т устойчив к воздействию солнечного излучения, соляного тумана, плесневым грибам и динамическому воздействию пыли.
При заделке в соединители кабеля с фигурным внешним проводником допускается на концах кабеля на расстоянии, необходимом для заделки производить сглаживание выступов поверхности внешнего проводника до цилиндрической поверхности диаметром (2,8+0,05) мм.
Кабели выпускаются в климатическом исполнении УХЛ. Кабель марки РК50-2-25-Т - в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют требованиям ТУ 16-505.806-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.806-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+2,8 Температурный коэффициент фазы (для кабелей марок РК50-2-25-С и РК50-2-28-С), 1/106 град, по абсолютному значению, не более, при температурах: от минус 60 до 0°С - 40 от 0 до 20°С - 130 от 20 до 80°С - 70 от 80 до 125°С - 100 Коэффициент затухания, дБ/м, не более при приемке и поставке при частоте: 3 ГГц - 1,1 10 ГГц - 2,2 на период эксплуатации и хранения при частоте 10 ГГц - 3,3 Температурный коэффициент (для кабелей марок РК50-2-25-С и РК50-2-28-С), по абсолютному значению, промиле/град, не более, при температурах: от минус 60 до 0°С - 0,11 от 0 до 20°С - 0,20 от 20 до 80°С - 0,14 от 80 до 125°С - 0,26 Сопротивление связи, мОм/м, не более - 0,1 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 1,5 Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 3 Допустимая средняя мощность непрерывного сигнала (для кабелей марок РК50-2-25-С и РК50-2-28-С) на входе кабеля при частоте 2,375 ГГц при температуре окружающего воздуха 20°С, кВт, при этом температура поверхности внешнего проводника не должна превышать 110°С - 0,075 Электрическая емкость, пФ/м - 95 Коэффициент укорочения длины волны - 1,42 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Расчетная масса 1 км кабелей, кг - 36,3 Минимальная наработка, ч - 10 000 Минимальный срок службы кабелей, лет - 15 для кабелей марки РК50-2-25-Т - 20 Минимальный срок сохраняемости, лет - 15 для кабелей марки РК50-2-25-Т - 20
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рис. 1 и 2 и в таблице.

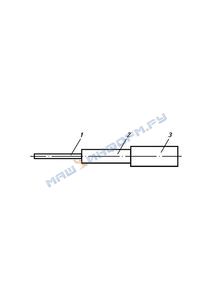

Конструктивные элементы радиочастотного кабеля марки РК50-2-25:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник

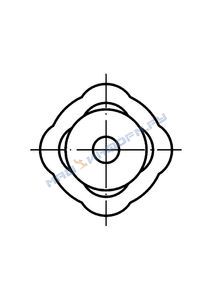

Поперечное сечение радиочастотного кабеля марки РК50-2-28
Таблица
| Наименование элемента | Конструктивные данные и их размеры |
| Внутренний проводник | Медная посеребренная проволока*. Для кабеля РК50-2-29 медная проволока. Номинальный диаметр проволок 0,68 мм |
| Изоляция | Сплошная; обмотки из пленок фторопласта**; диаметр по изоляции (2,2±0,05) мм; эксцентричность изоляции не более 15%. Допускается шлицованная изоляция с расстоянием между плоскостями (1,9±0,08) мм |
| Внешний проводник | Медная цельнотянутая трубка; наружный диаметр кабелей (2,8±0,05) мм. Кабель марки РК50-2-25-Т поверх трубки покрытие из никеля толщиной 4–5 мкм. Для кабеля марки РК50-2-28 – медная цельнотянутая фигурная трубка, внутренняя поверхность которой представляет собой поверхность, прилегающую к изоляции, сопряженную с четырьмя цилиндрическими поверхностями, выступающими над изоляцией. Максимальное расстояние между выступами наружной поверхности трубки не более 3 мм. Вид поперечного сечения показан на рис. 2 |
Примечание. По требованию заказчика кабели марок РК50-2-25, РК50-2-25-С, РК50-2-25-Т, РК50-2-28, РК50-2-28-С
могут поставляться:
* с внутренним проводником из сталемедной посеребренной проволоки;
** с изоляцией из фторопласта-4Д.
Строительная длина кабелей не менее 2 м.
Минимальная длина маломерных отрезков - 0,3 м.
