Кабели радиочастотные марок РК 50-1,5-22, РК 50-1,5-22-с, РК 50-1,5-22-т, РК 50-1,5-27
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации, применяются в системах радиосвязи и радиолокации, электроники, вычислительной техники и т.п.
Структура условного обозначения
РК50-1,5-2Х-Х:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
1,5 - номинальный диаметр по изоляции 1,5 мм;
2 - изоляция сплошная фторопластовая;
Х - порядковый номер разработки (2 или 7);
Х - повышенной однородности С или тропического исполнения Т.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии и в условиях монтажных изгибов минус 60°С.
Максимальная рабочая температура 155°С.
Для кабеля марки РК50-1,5-27 - 70°С.
Смена температур от минус 60 до 155°С, для кабеля марки РК50-1,5-27 - от минус 60 до 70°С.
Пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении - 110 мм, при монтаже при температуре 5°С и выше - 4 мм, ниже 5°С - 8 мм.
Воздействие инея с последующим оттаиванием, вибрационные, ударные и линейные нагрузки, акустические шумы.
Кабель марки РК50-1,5-22-Т устойчив к воздействию солнечного излучения, соляного тумана, плесневых грибов, динамической пыли.
Кабели соответствуют требованиям ТУ 16-505.804-82.
Нормативно-технический документ
ТУ 16.505.804-82
Волновое сопротивление, Ом: при приемке и поставке - 50+2
на период эксплуатации и хранения - 50+2,8
Для кабеля марки РК50-1,5-22-С температурный коэффициент фазы, 1/106 град, не более, при температурах: от минус 60 до 0°С - Минус 40
от 0 до 20°С - Минус 130
от 20 до 80°С - Минус 70
от 80 до 155°С - Минус 100
Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 3 ГГц - 1,7
10 ГГц - 3,4
на период эксплуатации и хранения при частоте 10 ГГц - 5,1
Для кабеля марки РК50-1,5-22-С температурный коэффициент емкости, промиле/град, не более, при температурах: от минус 60 до 0°С - Минус 0,11
от 0 до 20°С - Минус 0,20
от 20 до 80°С - Минус 0,14
от 80 до 155°С - Минус 0,26
Сопротивление связи, мОм/м, не более - 0,1
Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 1,8
Для кабеля марки РК50-1,5-22-Т допустимая средняя мощность непрерывного сигнала на входе кабеля при частоте 2,375 ГГц при температуре окружающего воздуха 20°С, кВт, не менее, при этом температура поверхности внешнего проводника не превышает 110°С - 0,04
Электрическая емкость, пФ/м - 95
Коэффициент укорочения длины волны - 1,42
Электрическое сопротивление изоляции, МОм·м, не менее - 5000
Расчетная масса 1 км кабелей, кг - 21
Минимальная наработка, ч, при температуре: 155°С - 10 000
или 125°С - 33 000
или 100°С - 100 000
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и их размеры |
| Внутренний проводник | Медная посеребренная или сталемедная посеребренная проволока. |
| Изоляция | Сплошная, фторопласт-4Д или обмоток из пленок фторопласта; диаметр по изоляции (1,5±0,05) мм; эксцентричность изоляции не более 15% |
| Внешний проводник | Медная цельнотянутая трубка, наружный диаметр кабеля (2,0±0,05) мм. Кабель марки РК50-1,5-22-Т – поверх трубки покрытие из никеля толщиной 4–5 мкм |

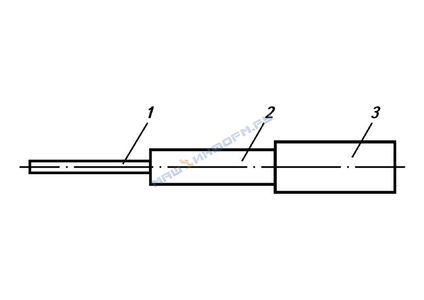

Конструктивные элементы радиочастотного кабеля марки РК50-1,5-22:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабеля не менее 2 м.
Минимальная длина маломерных отрезков - 0,5 м.
