Кабели радиочастотные марок РК 50-1-25 и РК 50-1-25С
Общие сведения
Кабели предназначены для передачи и приемки радио- и видеосигналов. Удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-1-25-С:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции 1,0 мм;
2 - изоляция сплошная фторопластовая;
5 - номер разработки;
С - нормируемая фазотемпературная характеристика.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 150°С, при изгибах минус 40°С.
Смена температур: от минус 60 до 200°С, от минус 150 до 125°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 20 мм, при монтаже при температуре 5°С и выше 4 мм, ниже 5°С 18 мм.
Кабели устойчивы к воздействию: специальных сред и газовых смесей, специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина; вибрационных, ударных и линейных нагрузок, акустических шумов; пыли.
Кабели выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Соответствуют ТУ 16-505.809-81.
Нормативно-технический документ
ТУ 16.505.809-81
Технические характеристики
Кабель марки РК 50-1-25-С Волновое сопротивление, Ом: при приемке и поставке - 50+3,5
на период эксплуатации и хранения - 50+5
Сопротивление связи мОм·м, не более - 320
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, (кВ), не менее - 0,6
Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,2
Температурный коэффициент фазы, град, не более, при температурах: от минус 60 до 0°С - 40
от 0 до 20°С - 180
от 20 до 80°С - 100
от 80 до 200°С - 100
Температурный коэффициент емкости, промиле/град, не более, при температурах: от минус 60 до 0°С - 0,14
от 0 до 20°С - 0,26
от 20 до 80°С - 0,17
от 80 до 200°С - 0,35
Допускаемая средняя мощность непрерывного сигнала на входе кабеля при частоте 2,375 ГГц при температуре окружающего воздуха 20°С, кВт - 0,025
При этом температура поверхности оболочки, град, не более - 120
Коэффициент затухания при частоте 10 ГГц, дБ/м, не более: при приемке и поставке - 5,5
на период эксплуатации и хранения - 7,7
Электрическая емкость, пФ/м - 95
Коэффициент укорочения длины волны - 1,42
Электрическое сопротивление изоляции, МОм·м, не более - 5000
Минимальная наработка, ч, при температуре: 200°С - 10000
125°С - 33000
100°С - 100000
Срок службы, лет - 20
Срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены в таблице и на рисунке.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Смесь медных посеребренных проволок номинальным диаметром 0,12 мм |
| Изоляция | Сплошная |
| Внешний проводник | Оплетка из медных посеребренных проволок номинальным диаметром 0,06 мм |
| Оболочка | Фторопласт 4 |

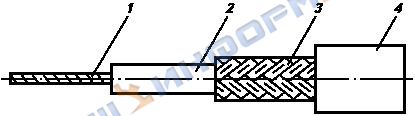

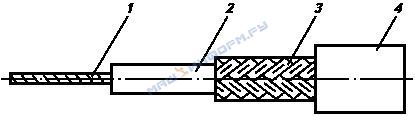

Конструктивные элементы радиочастотных кабелей марок РК50-1-25 и РК50-1-25-С:
1 - внутренний проводник; 2 - изоляция; 3 - внешний проводник;
4 - оболочка
Строительная длина кабелей не менее 5 м.
Минимальная длина маломерных отрезков 0,5 м.
