Кабели радиочастотные марок РК 50-1-24 и РК 50-1-24-Н 2 с
Общие сведения
Кабели предназначены для передачи и приема радио и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-1-24-Н:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции, мм;
2 - изоляция сплошная фторопластовая;
4 - номер разработки;
Н - внешний проводник из продольно уложенных проволок.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура: в фиксированном состоянии минус 150°С, при изгибах минус 40°С.
Смена температур: от минус 60 до 200°С, от минус 150 до 125°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 12 мм, при монтаже при температуре 5°С и выше 5 мм, ниже 5°С 10 мм.
Кабели устойчивы к воздействию специальных сред и газовых смесей, специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина, вибрационных, ударных и линейных нагрузок, акустических шумов; стойки к динамическому воздействию пыли.
Кабели выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют ТУ 16-505.766-80.
Нормативно-технический документ
ТУ 16.505.766-80
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2 на период эксплуатации и хранения - 50+3,5 Местный коэффициент отражения по длине кабеля, не более - +1% Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,045 ГГц - 0,3 0,2 ГГц - 0,62 3 ГГц - 2,8 15 ГГц - 9,0 на период эксплуатации и хранения при частоте: 0,045 ГГц - 0,5 0,2 ГГц - 1,1 3 ГГц - 4,5 15 ГГц - 12,6 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 0,3 Сопротивление связи, МОм/м, не более - 500 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,7 Испытательное напряжение частоты 50 Гц изоляции, кВ - 1,0 Электрическая емкость, пФ/м - 9,5 Коэффициент укорочения длины волны - 1,43 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Изгибающий момент при температуре 25+10°С, г·см, не более - 16 Перегибы на угол +30° по диаметру 10 мм при массе груза 25 г и температуре 25+10°С - 5000 Минимальная наработка при температуре 200°С, ч - 10000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
| Наименование элемента (согласно рисунку) | Конструктивные данные и размеры |
| 1. Внутренний проводник | Семь посеребренных проволок из сплава БрХЦрК номинальным диаметров 0,12 мм, номинальный диаметр проводника 0,36 мм |
| 2. Изоляция | Сплошная, фторопласт 4МБ-2 или 4МБ; диаметр по изоляции 1,0 ± 0,05 мм |
| 3. Внешний проводник | Для кабеля РК50-1-24 |
| 4. Оболочка | Фторопласт 4МБ или 4МБ-2, наружный диаметр |
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.

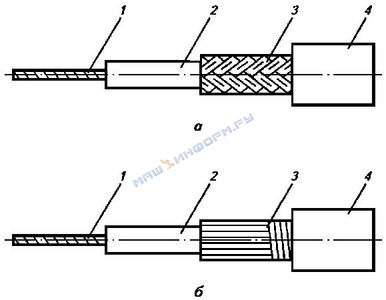

Конструктивные элементы радиочастотных кабелей марок
РК50-1-24 (а) и РК50-1-24-Н (б)
Строительная длина кабелей не менее 20 м. Минимальная длина маломерных отрезков - 5 м.
