Кабели радиочастотные марок РК 50-1-23, РК 50-1-23-С, РК 50-1-23-Т, РК 50-1-29
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации; применяются для внутриблочного монтажа в радиоэлектронике, вычислительной технике и т.п.
Структура условного обозначения
РК50-1-2Х-Х:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции, 1,0 мм;
2 - изоляция сплошная фторопластовая;
Х - порядковый номер разработки (3 или 9);
Х - повышенной однородности - С, в тропическом исполнении - Т.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии и в условиях монтажных изгибов минус 60°С.
Максимальная рабочая температура 155°С, для кабеля РК50-1-29 - 100°С.
Смена температур от минус 60 до 155°С, для кабеля РК50-1-29 - от минус 60 до 100°С.
Пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2266 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 110 мм, при монтаже при температуре 5°С и выше - 3 мм, ниже 5°С - 6 мм.
Кабели устойчивы к воздействию инея с последующим оттаиванием, вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабель марки РК50-1-23-Т устойчив к воздействию солнечного излучения, соляного тумана, плесневых грибов, динамическому воздействию пыли.
Выпускаются в климатическом исполнении УХЛ, кабель марки РК50-1-23-Т в климатическом исполнении Т по ГОСТ 15150-69.
Кабели соответствуют требованиям ТУ 16-505.805-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.805-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+2
на период эксплуатации и хранения - 50+2,8
Температурный коэффициент фазы 1/106 град, по абсолютному значению не более, при температурах: от минус 60 до 0°С - 140
от 0 до 20°С - 130
от 20 до 80°С - 70
от 80 до 155°С - 100
Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте, ГГц: 3 - 2,2
10 - 4,4
на период эксплуатации и хранения при частоте 10 ГГц - 6,6
Сопротивление связи, мОм/м, не более - 0,1
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,6
Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 1,2
Для кабеля марки РК50-1-23-С допускается средняя мощность непрерывного сигнала на входе кабеля при частоте 2,375 ГГц при температуре окружающего воздуха 20°С, кВт (при этом температура поверхности внешнего проводника не более 110°С) - 0,020
Электрическая емкость, пФ/м - 95
Электрическое сопротивление изоляции, МОм·м, не менее - 5000
Коэффициент укорочения длины волны - 1,42
Рассчетная масса 1 км кабеля, кг - 1,11
Минимальная наработка, ч, при температуре, °С: 155 - 10 000
или 125 - 33 000
или 100 - 100 000
для кабеля РК50-1-29 при температуре 100°С - 10 000
Минимальный срок службы, лет - 15
То же для кабеля РК50-1-23-Т - 20
Срок сохраняемости, лет - 15
То же для кабеля РК50-1-23-Т - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Сталемедная посеребренная проволока, для кабеля РК50-1-29 медная проволока, номинальным диаметром 0,32 мм |
| Изоляция | Сплошная; фторопласт-4Д или пленка из фторопласта и фторопласта-4МБ, диаметр по изоляции (1,0±0,05) мм; для кабеля РК50-1-29 пленка из фторопласта и фторопласт-4МБ, диаметр по изоляции (1,0±0,10) мм; эксцентричность изоляции не более 15% |
| Внешний проводник | Медная цельнотянутая трубка; наружный диаметр кабеля (1,5±0,05) мм. В кабеле РК50-1-23-Т поверх трубки покрытие из никеля толщиной 4–5 мкм |

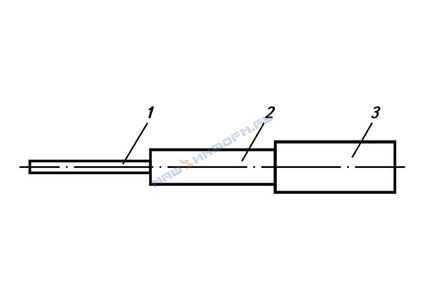

Конструктивные элементы радиочастотного кабеля марки РК50-1-23:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабеля не менее 2 м.
Минимальная длина маломерных отрезков - 0,3 м.
