Кабели радиочастотные марок РК 50-1-13 и РК 50-1-13н
Общие сведения
Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации. Применяются в системах радиосвязи и радиолокации, электроники, вычислительной техники и т. п. РК50-1-13Н:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
1 - номинальный диаметр по изоляции 1,0 мм;
1 - изоляция сплошная полиэтиленовая;
3 - порядковый номер разработки;
Н - внешний проводник из продольно уложенных проволок.
Условия эксплуатации
Пониженная рабочая температура в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С.
Максимальная рабочая температура 85°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 0,133·10-6 кПа (10-6 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 20 мм, при температуре 5°С и выше - 10 мм, ниже 5°С - 20 мм.
Кабель устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, динамической пыли, специальных факторов, вибрационных, ударных и линейных нагрузок, акустических шумов.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют требованиям ТУ 16-505.975-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.975-81
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+3,5 на период эксплуатации и хранения - 50+6 Неоднородность волнового сопротивления по длине кабеля, %, не более - +2 Коэффициент затухания при частоте 0,2 ГГц, дБ/м, не более: - при приемке и поставке - 0,65 на период эксплуатации и хранения - 1,0 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 0,6 Сопротивление связи при частоте 0,03 ГГц, мОм/м, не более - 500 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,6 Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,0 Электрическая емкость, пФ/м - 100 Коэффициент укорочения длины волны - 1,52 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Число перегибов вокруг цилиндра диаметром 18 мм с массой груза 50 г при температуре (25+10) °С - 20 Минимальная наработка при температуре 85°С, ч - 10 000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Для кабеля РК50-1-13 семь посеребренных проволок, для кабеля РК50-1-13Н |
| Изоляция | Сплошная, полиэтилен низкой плотности, диаметр по изоляции (1,0±0,1) мм |
| Внешний проводник | Для кабеля РК50-1-13 оплетка из медных посеребренных проволок номинальным диаметром 0,08 мм; плотность оплетки 75–85%, угол оплетки не менее 60 ° . |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр (1,9±0,2) мм |

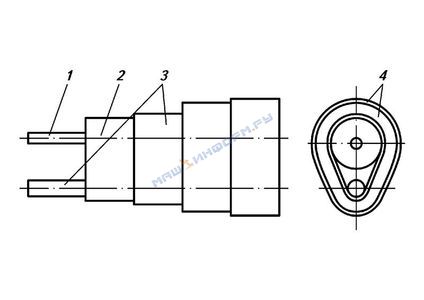

Конструктивные элементы радиочастотного кабеля марки РК50-1-13:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля - не менее 25 м.
Минимальная длина маломерных отрезков - 3 м.
