Кабели радиочастотные марок РК 50-0,6-23 и РК 50-0,6-23-Н
Общие сведения
Кабели предназначены для передачи и приемки радио и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-0,6-23-Н:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
0,6 - номинальный диаметр по изоляции, мм;
2 - изоляция сплошная фторопластовая;
3 - номер разработки;
Н - внешний проводник из продольно уложенных проволок.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура: в фиксированном состоянии минус 150°С, при монтажных изгибах минус 40°С.
Смена температур: от минус 60 до 200°С, от минус 150 до 125°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 12 мм, при монтаже при температуре 5°С и выше 5 мм, ниже 5°С 10 мм.
Кабели устойчивы к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, специальных факторов, специальных сред и газовых смесей, вибрационных, ударных и линейных нагрузок, акустических шумов.
Кабели выпускаются в климатическом исполнении В по ГОСТ 15150-69.
Кабели соответствуют ТУ 16-505.765-80.
Нормативно-технический документ
ТУ 16.505.765-80 Волновое сопротивление, Ом: при приемке и поставке - 50+5 на период эксплуатации и хранения - 50+8 Однородность волнового сопротивления по длине кабеля, %, не более - +1,0 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,045 ГГц - 0,4 0,2 ГГц - 0,9 3,0 ГГц - 4,0 15,0 ГГц - 12,0 на период эксплуатации и хранения при частоте: - 0,045 ГГц - 0,7 0,2 ГГц - 1,3 3,0 ГГц - 6,0 15,0 ГГц - 17,0 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 0,65 Сопротивление связи, МОм/м, не более - 500 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,3 Испытательное напряжение частотой 50 Гц изоляции, кВ - 0,6 Электрическая емкость, пФ/м - 95 Коэффициент укорочения длины волны - 1,43 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Минимальная наработка при температуре 200°С, ч - 10000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
| Наименование элемента (согласно рисунку) | Конструктивные данные и размеры |
| 1. Внутренний проводник | Семь посеребренных проволок из сплава БрХЦрК номинальным диаметром |
| 2. Изоляция | Сплошная; фторопласт 4МБ или 4МБ-2; диаметр по изоляции 0,6±0,05 мм |
| 3. Внешний проводник | Для кабеля марки РК50-0,6-23 |
| 4. Оболочка | Фторопласт 4МБ или 4МБ-2; наружный диаметр кабеля 1,2±0,1мм |

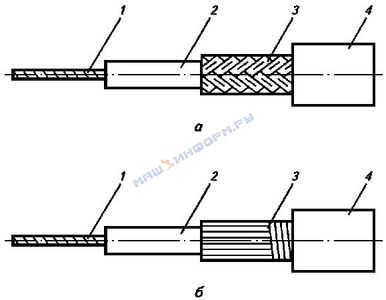

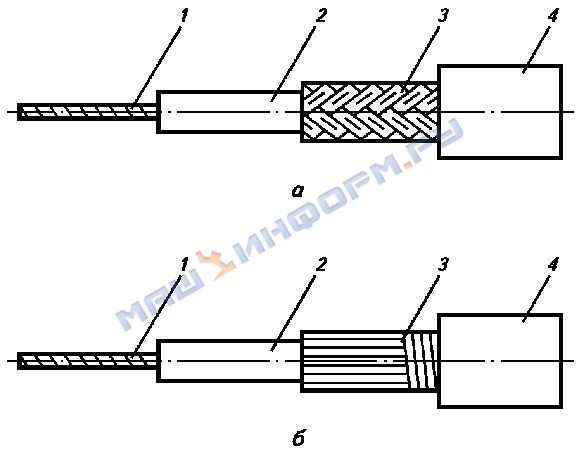

Конструктивные элементы радиочастотных кабелей марок
РК50-0,6-23(а) и РК50-0,6-23-Н(б)
Строительная длина кабеля составляет не менее 5 м.
Минимальная длина маломерных отрезков 0,5 м.
