Кабели радиочастотные марок РК 50-0,6-21 и РК 50-0,6-22
Общие сведения
Кабели предназначены для передачи и приемки радио и видеосигналов.
Кабели удовлетворяют требованиям ГОСТ 11326.0-78.
Структура условного обозначения
РК50-0,6-2Х:
РК - кабель радиочастотный коаксиальный;
50 - номинальное волновое сопротивление, Ом;
0,6 - номинальный диаметр по изоляции 0,6 мм;
2 - изоляция сплошная фторопластовая;
Х - 1,2 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 150°С; при изгибах минус 40°С.
Смена температуры от минус 60 до 200°С; от минус 150 до 125°С.
Пониженное атмосферное давление до 0,133·10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Минимальный радиус изгиба при транспортировании и хранении 10 мм;
при монтаже при температуре 5°С и выше - 5 мм, ниже 5°С - 10 мм.
Кабели устойчивы к воздействию вибрационных, ударных, линейных нагрузок, акустических шумов, спецфакторов, выдерживают 5000 перегибов на угол +30°, масса груза 25 г, диаметр 10 мм, температура 25+10°С.
Кабель марки РК50-0,6-22 стоек к воздействию специальных сред и газовых смесей, инея с последующим оттаиванием, солнечного излучения, соляного тумана, относительной влажности воздуха до 98% при температуре до 35°С, плесневых грибов, минерального масла, соленой воды, бензина, устойчив к динамическому воздействию пыли.
Кабели выпускаются в климатическом исполнении В и УХЛ по ГОСТ 15150-69.
Кабли соответствуют ТУ 16-505.219-82.
Нормативно-технический документ
ТУ 16.505.219-82
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50+10 на период эксплуатации и хранения - 50+15 Коэффициент затухания при частоте 15 ГГц, дБ/м, не более: при приемке и поставке - 12,0 на период эксплуатации и хранения - 17,0 Сопротивление связи, МОм/м, не более - 500 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,3 Испытательное напряжение частотой 50 Гц в изоляции, кВ - 0,6 Электрическая емкость, пФ/м - 96 Коэффициент укорочения длины волны - 1,41 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Изгибающий момент при температуре 25+10°С, Г·см, не более для кабелей марок: РК50-0,6-21 - 7 РК50-0,6-22 - 10 Минимальная наработка для кабеля РК50-0,6-21, ч - 10000 То же для кабеля РК50-0,6-22, ч: при температуре 200°С - 10000
125°С - 33000
100°С - 100000 Минимальный срок службы кабелей марок, лет: РК50-0,6-21 - 15 РК50-0,6-22 - 20 Минимальный срок сохраняемости кабелей марок, лет: РК50-0,6-21 - 15 РК50-0,6-22 - 20
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,08 мм; |
| Изоляция | Сплошная, обмотка из пленки фторопласта-4; |
| Внешний проводник | Оплетка из медных посеребренных проволок номинальным диаметром 0,06 мм; |
| Оболочка | Кабель марки РК50-0,6-22 фторопласт 4МБ; |
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.

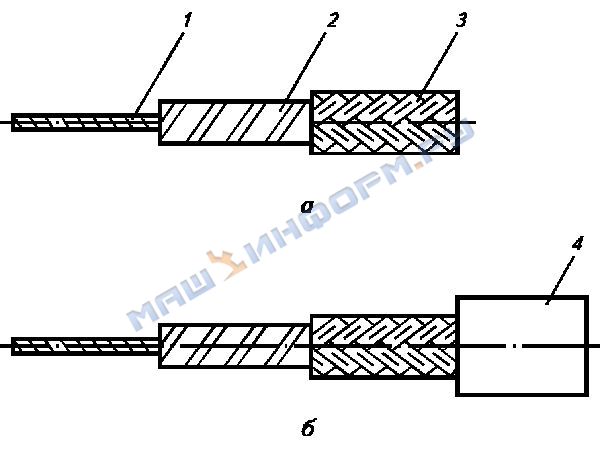

Конструктивные элементы радиочастотных кабелей марок
РК50-0,6-21 (а) и РК50-0,6-22 (б)
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабелей не менее 2 м.
Минимальная длина маломерных отрезков - 0,5 м.
