Кабели оптические одномодовые для линии передач ЕАСС марок ОКЛ-, ОКЛС-, ОКЛК-, ОКЛБ-
Общие сведения
Кабели оптические одномодовые станционные, магистральные и внутризоновые предназначены для эксплуатации на линиях передач ЕАСС на длине волны 1,55 мкм и 1,3 мкм, напряжение цепи дистанционного питания для кабелей с медными жилами до 2,5 кВ постоянного тока.
Структура условного обозначения
ОКЛ-01 - кабель магистральный и внутризоновый, с центральным силовым элементом из стеклопластикового стержня, вокруг которого скручены оптические модули (ОМ), с гидрофобным заполнением, с защитной оболочкой из полиэтилена;
ОКЛ-02 - то же, со стальным тросом в центре;
ОКЛС-01 - кабель магистральный и внутризоновый, с центральным силовым элементом из стеклопластикового стержня, вокруг которого скручены оптические модули, с гидрофобным заполнением, с промежуточной оболочкой из полиэтилена, с броней из стеклопластиковых стержней, с защитной оболочкой из полиэтилена;
ОКЛС-03 - кабель магистральный и внутризоновый, с центральным профилированным элементом, армированным стеклопластиковым стержнем, в пазы которого уложены оптические волокна, с гидрофобным заполнением, с промежуточной оболочкой из поливинилхлоридного пластиката, с броней из стеклопластиковых стержней, с защитной оболочкой из полиэтилена;
ОКЛК-03 - то же, с броней из стальных проволок;
ОКЛБ-01 - кабель магистральный и внутризоновый, с центральным силовым элементом из стеклопластикового стержня, вокруг которого скручены оптические модули или оптические модули и жилы для дистанционного питания, с гидрофобным заполнением, с промежуточной оболочкой из полиэтилена, с броней из стальных лент, с защитной оболочкой из полиэтилена;
ОКЛК-01 - то же, с броней из стальных проволок;
ОКЛАК-01 - кабель магистральный и внутризоновый, с центральным силовым элементом из стеклопластикового стержня, вокруг которого скручены оптические модули или оптические модули и жилы для дистанционного питания, с гидрофобным заполнением, с алюминиевой оболочкой, с промежуточной оболочкой из полиэтилена, с броней из стальных проволок, с защитной оболочкой из полиэтилена;
ОКС-01 - кабель станционный четырехволоконный, с центральным силовым элементом из стеклопластикового стержня, с гидрофобным заполнением, с защитной оболочкой из поливинилхлоридного пластиката;
ОКС-04 - кабель станционный одноволоконный, с силовым элементом из стеклопластикового стержня, с защитной оболочкой из поливинилхлоридного пластиката;
ОКС-05 - кабель станционный одноволоконный, с силовым элементом из стальной проволоки, с защитной оболочкой из поливинилхлоридного пластиката;
ОКС-06 - кабель станционный одноволоконный, с упрочняющими стеклонитями, с защитной оболочкой из поливинилхлоридного пластиката.
Примечание. В обозначение марки входят цифры, отражающиеособенности конструкции: 01 - с модульным сердечником, армированнымстеклопластиком;
02 - со стальным тросом в качестве центрального силового элемента;
03 - с профильным сердечником;
04 - одноволоконный, ссиловым элементом из стеклопластикового стержня;
05 - то же, с силовымэлементом из стальной проволоки;
06 - то же, с силовым элементом изстеклонитей.
Условия эксплуатации
Пониженная температура среды, при которой допускаются монтажные изгибы кабелей, минус 10°С.
Максимальная рабочая температура при эксплуатации 50°С.
Пониженное атмосферное давление 5,3·104 Па (400 мм рт. ст.).
Гидростатическое избыточное давление для кабеля ОКЛАК-01 0,7 МПа.
Относительная влажность воздуха до 98% при температуре 35°С.
Кабели устойчивы к воздействию вибрации, механического удара одиночного и многократного действия, линейным нагрузкам, акустическим шумам.
Кабели устойчивы к воздействию соляного (морского) тумана, солнечного излучения, инея, росы, дождя, плесневых грибов.
Кабели марок ОКЛС-01, ОКЛС-03, ОКЛК-03, ОКЛБ-01, ОКЛК-01, ОКЛАК-01 устойчивы к повреждению грызунами.
Оболочка кабелей марок ОКЛ-н-01, ОКЛ-н-02, ОКЛС-н-01, ОКЛС-н-03, ОКЛК-н-01 не распространяет горение.
Кабели соответствуют требованиям ТУ 16.К71.079-90.
Нормативно-технический документ
ТУ 16.К71.079-90
Технические характеристики
Коэффициент затухания и дисперсия сигнала в оптическом волокне кабеля соответствуют значениям, указанным в таблице.
Таблица
| Обозначение кабеля | Число ОВ | Число и диаметр медных жил, мм | Коэффициент затухания, дБ/км, не более | Дисперсия, пс/(нм ? км), не более | Рабочая длина волны, мкм | Наружный диаметр, мм |
| ОКЛ-01-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | 10,8±1,0 |
| ОКЛ-01-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛ-01-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛ-01-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,7 | 3,5 | 1,3 | |
| ОКЛ-02-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | 12,4±1,2 |
| ОКЛ-02-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛ-02-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛ-02-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 3,5 | 1,3 | 1,3 | |
| ОКЛC-01-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | 18,8±2,0 |
| ОКЛC-01-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛC-01-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛC-01-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,7 | 3,5 | 1,3 | |
| ОКЛC-03-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | 16,8±2,0 |
| ОКЛC-03-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛC-03-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛC-03-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,7 | 3,5 | 1,3 | |
| ОКЛК-01-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | 20,0±2,0 |
| ОКЛК-01-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛК-01-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛК-01-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,7 | 3,5 | 1,3 | |
| ОКЛК-01-0,3/3,5(1,55)-4(8)/4 | 4, 8 | 4 ? (1,2±0,02) | 0,3 | 3,5 | 1,55 | |
| ОКЛК-01-0,3/2,0(1,55)-4(8)/4 | 4, 8 | 0,3 | 2,0 | 1,55 | ||
| ОКЛК-01-0,5/3,5(1,3)-4(8)/4 | 4, 8 | 0,5 | 3,5 | 1,3 | ||
| ОКЛК-01-0,7/3,5(1,3)-4(8)/4 | 4, 8 | 0,7 | 3,5 | 1,3 | ||
| ОКЛК-03-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | 18,4±2,0 |
| ОКЛК-03-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛК-03-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛК-03-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,7 | 3,5 | 1,3 | |
| ОКЛБ-01-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | |
| ОКЛБ-01-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛБ-01-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛБ-01-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,7 | 3,5 | 1,3 | |
| ОКЛБ-01-0,3/3,5(1,55)-4(8)/4 | 4, 8 | 4 ? (1,2±0,02) | 0,3 | 3,5 | 1,55 | |
| ОКЛБ-01-0,3/2,0(1,55)-4(8)/4 | 4, 8 | 0,3 | 2,0 | 1,55 | ||
| ОКЛБ-01-0,5/3,5(1,3)-4(8)/4 | 4, 8 | 0,5 | 3,5 | 1,3 | ||
| ОКЛБ-01-0,7/3,5(1,3)-4(8)/4 | 4, 8 | 0,7 | 3,5 | 1,3 | ||
| ОКЛАК-01-0,3/3,5(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 3,5 | 1,55 | 24,8±2,5 |
| ОКЛАК-01-0,3/2,0(1,55)-4(8, 16) | 4; 8; 16 | – | 0,3 | 2,0 | 1,55 | |
| ОКЛАК-01-0,5/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,5 | 3,5 | 1,3 | |
| ОКЛАК-01-0,7/3,5(1,3)-4(8, 16) | 4; 8; 16 | – | 0,7 | 3,5 | 1,3 | |
| ОКЛАК-01-0,3/3,5(1,55)-4(8)/4 | 4, 8 | 4 ? (1,2±0,02) | 0,3 | 3,5 | 1,55 | |
| ОКЛАК-01-0,3/2,0(1,55)-4(8)/4 | 4, 8 | 0,3 | 2,0 | 1,55 | ||
| ОКЛАК-01-0,5/3,5(1,3)-4(8)/4 | 4, 8 | 0,5 | 3,5 | 1,3 | ||
| ОКЛАК-01-0,7/3,5(1,3)-4(8)/4 | 4, 8 | 0,7 | 3,5 | 1,3 | ||
| ОКС-01-0,5/3,5(1,55)-4 | 4 | – | 0,5 | 3,5 | 1,55 | 9,8±0,8 |
| ОКС-01-1,0/3,5(1,3)-4 | 4 | – | 1,0 | 3,5 | 1,3 | |
| ОКС-04-0,5/3,5(1,55)-1 | 1 | – | 0,5 | 3,5 | 1,55 | 5,0±0,8 |
| ОКС-04-1,0/3,5(1,3)-1 | 1 | – | 1,0 | 3,5 | 1,3 | |
| ОКС-05-0,5/3,5(1,55)-1 | 1 | – | 0,5 | 3,5 | 1,55 | |
| ОКС-05-1,0/3,5(1,3)-1 | 1 | – | 1,0 | 3,5 | 1,3 | |
| ОКС-06-0,5/3,5(1,55)-1 | 1 | – | 0,5 | 3,5 | 1,55 | 3,0±0,5 |
| ОКС-06-1,0/3,5(1,3)-1 | 1 | – | 1,0 | 3,5 | 1,3 |
Длина волны отсечки в кабеле соответствует (1000 - 1300) для оптических волокон на длине волны 1,55 мкм и (1100 - 1280) нм для оптических волокон на длине волны 1,3 мкм.
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20°С, Ом, не более - 16
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее - 10 000
Испытательное напряжение изолированной жилы в течение 2 мин, В: постоянного тока - 5 000
переменного тока частотой 50 Гц - 2 500
Испытательное напряжение в течение 5 с, кВ, приложенное между жилами и остальными элементами: между металлической оболочкой и броней, броней и водой: постоянного тока - 20
переменного тока частотой 50 Гц - 10
Число циклов изгибов на угол + /2 рад при температуре не ниже минус 10°С - 20
с радиусом изгиба, мм, для кабелей марок: ОКЛ-01, ОКЛ-02, ОКС-01, ОКС-04, ОКС-05, ОКС-06 - 250
ОКЛС-01, ОКЛС-03, ОКЛК-01, ОКЛК-03, ОКЛБ-01 - 360
Число перемоток с барабана на барабан с радиусом шейки, равным 20 номинальным диаметрам кабеля - 10
Число циклов осевых закручиваний на угол + рад/м для кабелей марок ОКЛ-01, ОКЛ-02, ОКЛС-01, ОКЛС-03, ОКЛК-03, ОКЛБ-01 - 10
Минимальная наработка кабелей, ч - 215 000
Минимальный срок сохраняемости, лет - 25
Минимальный срок службы, лет - 25
Одномодовое оптическое волокно имеет следующие геометрические размеры:
диаметр модового поля:
для оптического волокна с рабочей длиной волны 1,55 мкм - (8,5+1,0) мкм;
для оптического волокна с рабочей длиной волны 1,3 мкм - (10+1,0) мкм;
диаметр оболочки - (125+3) мкм;
неконцентричность сердцевины и оболочки:
для оптического волокна с рабочей длиной волны 1,55 мкм - не более 0,7 мкм;
для оптического волокна с рабочей длиной волны 1,3 мкм - не более 1,0 мкм.
Центральный силовой элемент - стеклопластиковый стержень в кабелях ОКЛ-01, ОКЛБ-01, ОКЛС-01, ОКЛК-01, ОКЛАК-01, ОКС-01, ОКЛС-03, ОКЛК-03; стальной трос, изолированный полиэтиленом, в кабелях ОКЛ-02.
Оптические волокна (одно или два) уложены в пазы профилированного элемента в кабелях ОКЛС-03, ОКЛК-03.
Оптический модуль - трубка из полиэтилена или другого полимерного материала с одним, двумя или четырьмя оптическими волокнами.
Оптические волокна, уложенные в один паз или модуль, отличаются по цвету.
Кордель - стеклонити, изолированные полиэтиленом. Наружный диаметр корделя - (2,0+0,3) мм.
Жилы дистанционного питания - из медных проволок.
Изоляция жил дистанционного питания - полиэтилен, толщина изоляции 0,4 мм. Изолированные жилы дистанционного питания отличаются друг от друга цветом.
Скрутка - вокруг силового элемента в кабелях марок ОКЛ-02, ОКЛБ-01, ОКСЛ-01, ОКЛК-01, ОКЛАК-01 скручено 8 элементов (оптические модули и кордели или жилы дистанционного питания); в кабелях марок ОКЛ-01, ОКС-01 - 6 элементов.
В кабелях имеются счетный и направляющий пазы или модули, имеющие маркировку, отличную от остальных пазов или модулей.
Заполнение - гидрофобная масса во внутреннем пространстве оптического модуля, свободном пространстве в пазах профилированного элемента, свободных промежутках между скрученными элементами кабеля.
Обмотка - полиэтилентерефталатной или фторопластовой лентой поверх профилированного элемента с оптическими волокнами и гидрофобным заполнением или скрученных элементов кабеля.
Оболочка - из полиэтилена для кабелей марок ОКЛ-01, ОКЛ-02, ОКЛБ-01, ОКЛС-01, ОКЛК-01; из поливинилхлоридного пластиката для кабелей марок ОКС-01, ОКЛС-03, ОКЛК-03, ОКЛАК-01, ОКС-04, ОКС-05, ОКС-06; алюминиевая или медная сварная для кабеля марки ОКЛАК-01.
Броня - из стеклопластиковых стержней поверх оболочки в кабелях марок ОКЛС-01, ОКЛК-01, ОКЛС-03; из металлических проволок, изолированных полиэтиленом, в кабелях марки ОКЛК-03; из стальных лент в кабелях марки ОКЛБ-01; из стальных проволок в кабелях марки ОКЛАК-01.
Защитный шланг - из полиэтилена для кабелей ОКЛБ-01, ОКЛАК-01.

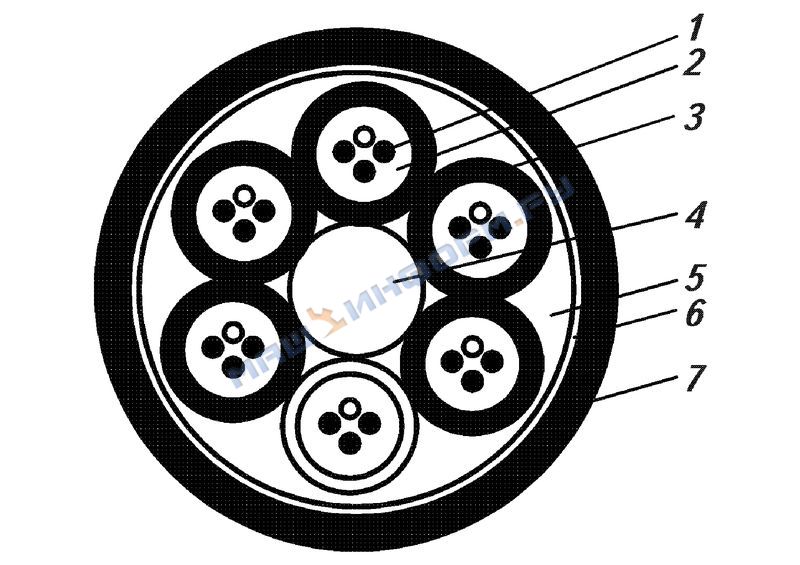

Кабель оптический марки ОКЛ-01:
1 - оптическое волокно;
2, 5 - гидрофобный заполнитель;
3 - полимерная трубка;
4 - центральный силовой элемент;
6 - скрепляющая лента;
7 - полиэтиленовая оболочка

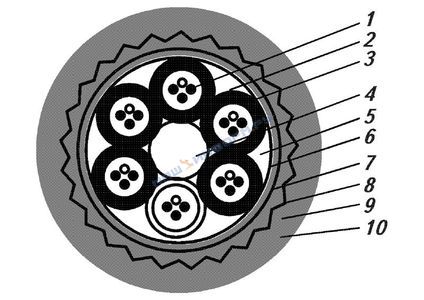

Кабель оптический марки ОКЛБ-01:
1-7 - по рис. 1;
8 - броня из гофрированной стальной ленты;
9 - гидрофобный заполнитель;
10 - внешняя оболочка из полиэтилена
