Кабель радиочастотный марки РКОГТ
Общие сведения
Кабель предназначен для передачи и приема радиосигналов. РКОГТ:
Р - радиочастотный кабель;
К - коаксиальный;
ОГ - особо гибкий;
Т - теплостойкий.
Условия эксплуатации
Пониженная температура среды:
При приемке и поставке: в фиксированном состоянии минус 60°С, при котором допускается изгибать кабель - минус 60°С.
На период эксплуатации и хранения: в фиксированном состоянии минус 60°С, при котором допускается изгибать кабель - минус 60°С.
Максимальная рабочая температура 200°С.
Смена температур от минус 60 до 200°С.
Пониженное атмосферное давление до 0,67 кПа (5 мм рт. ст.).
Повышенное атмосферное давление до 300 кПа (2300 мм рт. ст.).
Кабель стоек к воздействию вибрации, механических ударов одиночного и многократного действия, линейных нагрузок, акустических шумов.
Кабель выпускается в климатическом исполнении УХЛ по ГОСТ 15150-69.
Кабель соответствует требованиям ТУ 16-505.902-82 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.902-82
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 50-+ на период эксплуатации и хранения - 50-+ Коэффициент затухания при частоте 10 ГГц, дБ/м, не более: при приемке и поставке - 6,1 на период эксплуатации и хранения - 7,5 Сопротивление связи при частоте 10 МГц, мОм/м, не более - 80 Электрическая емкость (справочная), пФ/м - 93 Коэффициент укорочения длины волны (справочный) - 1,39 Число перегибов на угол + 90° вокруг диаметра 25 мм с грузом массой 150 г при температуре (25+10)°С - 2000 Минимальная наработка, ч - 10 000 Минимальный срок сохраняемости, лет - 15 Минимальный срок службы, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | 19 медных посеребренных проволок номинальным диаметром 0,13 мм; номинальный диаметр проводника 0,65 мм |
| Изоляция | Полувоздушная; обмотка из пленки фторопласта-4; кордель из фторопласта-4Д; диаметр по изоляции (1,85±0,15) мм |
| Внешний проводник | Оплетка из медных луженых проволок номинальным диаметром не более 0,12 мм; плотность оплетки не менее 85%; наружный диаметр кабеля не более 2,7 мм |

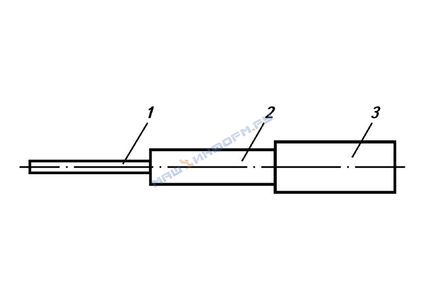

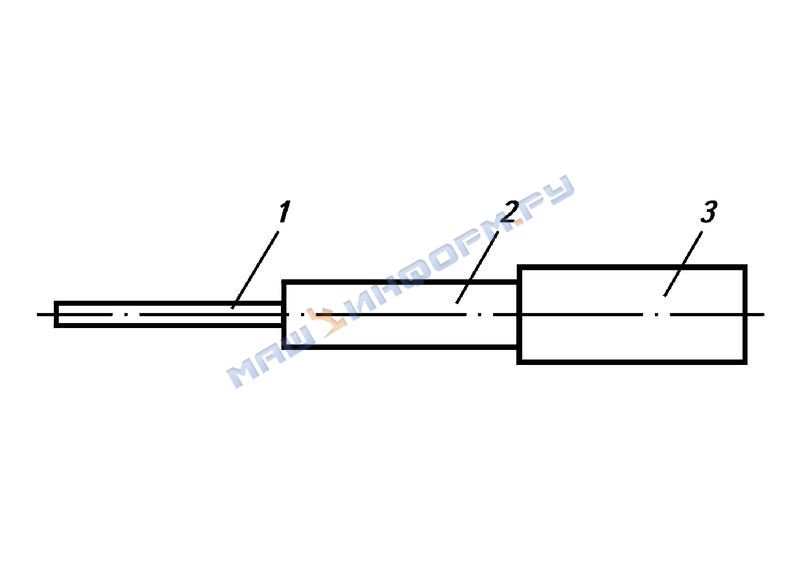

Конструктивные элементы радиочастотного кабеля марки РКОГТ:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабеля - не менее 10 м.
Минимальная длина маломерных отрезков - 2 м.
Расчетная масса кабеля - 19,2 кг/км.
