Кабель радиочастотный марки РК37-0,6-21-с
Общие сведения
Кабель предназначен для внутриблочного монтажа.
Структура условного обозначения
РК37-0,6-21-С:
РК - радиочастотный коаксиальный кабель;
37 - волновое сопротивление 37,5 Ом;
0,6 - диаметр по изоляции 0,6 мм;
2 - повышенной теплостойкости со сплошной изоляцией;
1 - порядковый номер разработки;
С - повышенная однородность.
Условия эксплуатации
Пониженная температура в фиксированном состоянии минус 60°С.
Максимальная температура 85°С.
Схема температур от минус 60 до 85°С.
Пониженное атмосферное давление до 1,3·102 Па (1 мм рт. ст.).
Повышенное атмосферное давление до 147 кПа (1100 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 25°С, без конденсации влаги.
Минимальный радиус изгиба: при транспортировании и хранении - 50 мм, одноразовый при фиксированном монтаже при температуре 5°С и выше - 3 мм, ниже 5°С - 7 мм.
Кабель стоек к воздействию вибрации, механических ударов одиночного и многократного действия, линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16-05.300-83 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.05.300-83,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 37,5+3 на период эксплуатации и хранения - 37,5+5 Температурный коэффициент фазы в диапазоне температур от минус 60 до 85°С при частоте 1 ГГц, °С, не более - 70·106 Коэффициент затухания при частоте 1 ГГц, дБ/м, не более: при приемке и поставке - 2 на период эксплуатации и хранения - 3 Электрическое сопротивление внутреннего проводника постоянному току, Ом/м, не более - 0,5 Сопротивление связи, мОм/м, не более - 10 Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 0,6 Электрическая емкость, пФ/м (справочная) - 135 Коэффициент укорочения длины волны (справочная) - 1,41 Электрическое сопротивление изоляции, ТОм·м, не менее - 5 Минимальная наработка, ч, при температуре, °С: 85 - 10 000 50 - 100 000 Минимальный срок сохраняемости, лет - 15 Минимальный срок службы, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Посеребренная проволока из твердой меди или сплава БрХЦрК, номинальный |
| Изоляция | Сплошная, фторопласт-4МБ или фторопласт-4ДМ; диаметр по изоляции (0,06-6) мм |
| Внешний проводник | Цельнотянутая медная трубка, наружный диаметр кабеля (0,8±0,05) мм |

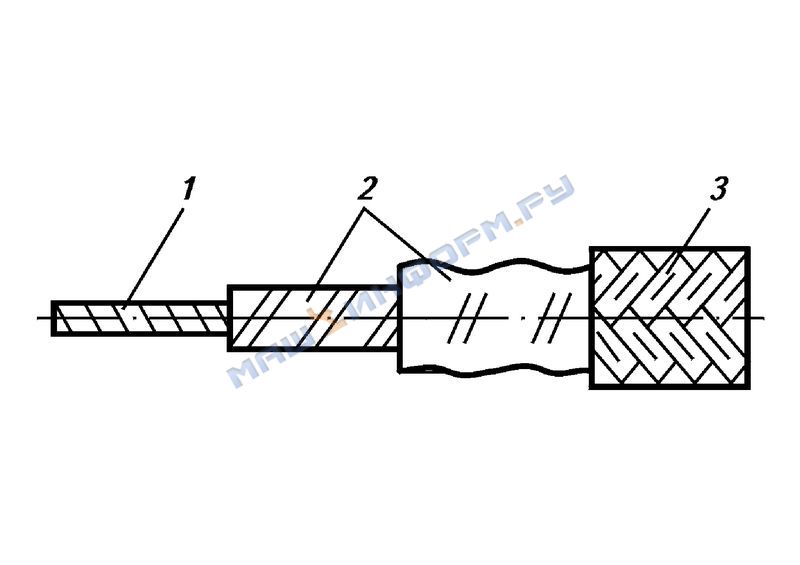

Конструктивные элементы радиочастотного кабеля марки РК37-0,6-21-С:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабеля от 1 до 5 м. Минимальная длина маломерных отрезков - 0,5 м.
Расчетная масса 1 км кабеля 3,28 кг.
