Кабель радиочастотный марки РК 75-7-110
Общие сведения
Кабель предназначен для использования в качестве распределительного в системах коллективного приема телевидения и системах кабельного телевидения.
Структура условного обозначения
РК75-7-110:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
7 - номинальный диаметр по изоляции 7,25 мм;
1 - изоляция сплошная полиэтиленовая;
10 - порядковый номер разработки.
Условия эксплуатации
Максимальная рабочая температура 85°С.
Пониженная температура при эксплуатации в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С.
Смена температур от минус 60 до 85°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 200 мм, при монтаже при температуре 5°С и выше - 75 мм, ниже 5°С - 100 мм; одноразовый изгиб при температуре выше 5°С - 50 мм.
Выпускается в климатическом исполнении УХЛ по ГОСТ 15150-69.
Кабель соответствует ТУ 16.К76.007-87 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.К76.007-87,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+2 на период эксплуатации и хранения - 75+3 Неравномерность волнового сопротивления в полосе частот 30-250 МГц на строительной длине кабеля, выраженная величиной КСВн, не более: максимальная - 1,35 средняя - 1,15 Коэффициент затухания при частоте 0,2 ГГц, дБ/м, не более: при приемке и поставке - 0,085 на период эксплуатации и хранения - 0,094 Температурный коэффициент затухания при частоте 0,2 ГГц в диапазоне температур от минус 50 до 50°С, 10-3°С, не более - 2,0 Сопротивление связи, мОм/м, не более - 10 Испытательное напряжение частотой 50 Гц изоляции, кВ - 8 Электрическая емкость, пФ/м - 67 Коэффициент укорочения длины волны - 1,5 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Минимальная наработка, ч - 10000 В том числе: при температуре 85°С - 1000 при температуре 50°С - 9000 Минимальный срок службы, лет - 20 Минимальный срок сохраняемости, лет - 20
Частотная зависимость коэффициента затухания приведена в табл. 1.
Таблица 1
| Частота, ГГц | Коэффициент затухания, дБ/м |
| 0,005 | 0,011 |
| 0,01 | 0,015 |
| 0,02 | 0,022 |
| 0,03 | 0,027 |
| 0,04 | 0,031 |
| 0,05 | 0,035 |
| 0,06 | 0,039 |
| 0,07 | 0,042 |
| 0,08 | 0,045 |
| 0,09 | 0,048 |
| 0,1 | 0,051 |
| 0,2 | 0,073 |
| 0,3 | 0,091 |
| 0,5 | 0,121 |
| 0,9 | 0,168 |
| 1,0 | 0,179 |
Конструктивные элементы кабеля и их размеры приведены на рисунке и в табл. 2.
Таблица 2
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока с номинальным диаметром 1,2 мм |
| Изоляция | Сплошная из полиэтилена низкой плотности; диаметр по изоляции 7,25±0,2 мм |
| Внешний проводник | Медная гофрированная лента номинальной толщиной 0,1 мм, наложенная с перекрытием продольно оси кабеля |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; |

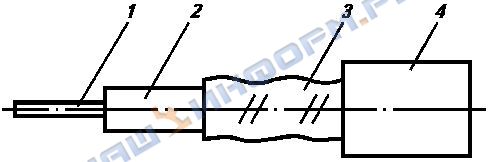

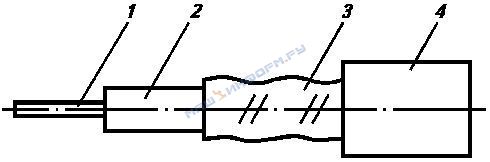

Кабель радиочастотный марки РК75-7-110:
1 - внутренний проводник; 2 - изоляция; 3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 50 м. Минимальная длина маломерных отрезков 5 м.
