Кабель радиочастотный марки РК 75-44-17
Общие сведения
Кабель предназначен для передачи и приема радиосигналов и импульсов большой мощности.
Структура условного обозначения
РК75-44-17:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
44 - номинальный диаметр по изоляции 44,0 мм;
1 - изоляция сплошная полиэтиленовая;
7 - порядковый номер разработки.
Условия эксплуатации
Максимальная рабочая температура 85°С,
Пониженная температура при эксплуатации в фиксированном состоянии
Минус 60°С, в условиях монтажных изгибов минус 30°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 53,6 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 560 мм, при монтаже при температуре 15°С и выше - 250 мм, ниже 15°С - 500 мм.
Кабель допускает 10 О-образных перемоток по радиусу 250 мм при температуре не ниже 15°С.
Устойчив к воздействию инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, пыли, минерального масла, соленой воды, бензина.
Стоек к воздействию вибраций, ударов одиночного и многократного действия, линейных нагрузок и акустического шума.
Кабель выпускается в климатическом исполнении В по ГОСТ 15150-69.
Соответствует требованиям ГОСТ 11326.82-79 и ГОСТ 11326.0-78. ГОСТ 11326.82-79,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3
на период эксплуатации и хранения - 75+5
Коэффициент затухания при частоте 15 МГц, дБ/м, не более: при приемке и поставке - 0,006
на период эксплуатации и хранения - 0,009
Сопротивление связи, мОм/м, не более - 5,0
Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 22
Испытательное напряжение изоляции, кВ: при частоте тока 50 Гц - 25
при частоте тока 1,76 МГц - 25
Длительно допустимый ток частотой 1,76 МГц в режиме непрерывной нагрузки при температуре окружающего воздуха 40°C: при приемке и поставке - 34
на период эксплуатации и хранения - 28
Разность температур между внутренним проводником и окружающим воздухом, °С, не более - 45
Электрическая емкость, пФ/м - 67
Коэффициент укорочения длины волны - 1,52
Электрическое сопротивление изоляции, МОм·м, не менее - 10 000
Минимальная наработка, ч (при максимальной температуре окружающей среды 55°С) - 10 000
Срок службы кабеля, лет - 12
Срок сохраняемости, лет - 12
Длительно допустимые ток и напряжение при частоте 1,76 МГц и температуре окружающего воздуха 40°С указаны в табл. 1.
Таблица 1
| Режим работы | Длительно допустимый ток, А | Длительно допустимое напряжение, кВ |
| Непрерывная нагрузка | 36 | 11 |
| Прерывистая нагрузка | 42 | 13 |
| Повторно-кратковременная нагрузка (10 с – нагрузка, 10 мин – перерыв) | 190 | 21 |
Конструктивные элементы кабеля и их размеры приведены на рисунке и в табл. 2.
Таблица 2
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 6,6 мм |
| Изоляция | Сплошная; полиэтилен низкой плотности; |
| Внешний проводник | Повив из медных прямоугольных проволок номинальной толщиной 0,4 мм |
| Экран | Обмотка из двух медных лент номинальной толщиной по 0,1 мм; |
| Обмотка | Обмотка или продольное наложение ленты – полиэтилентерефталатная или прорезиненная тканевая лента, наложенная с перекрытием |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; |

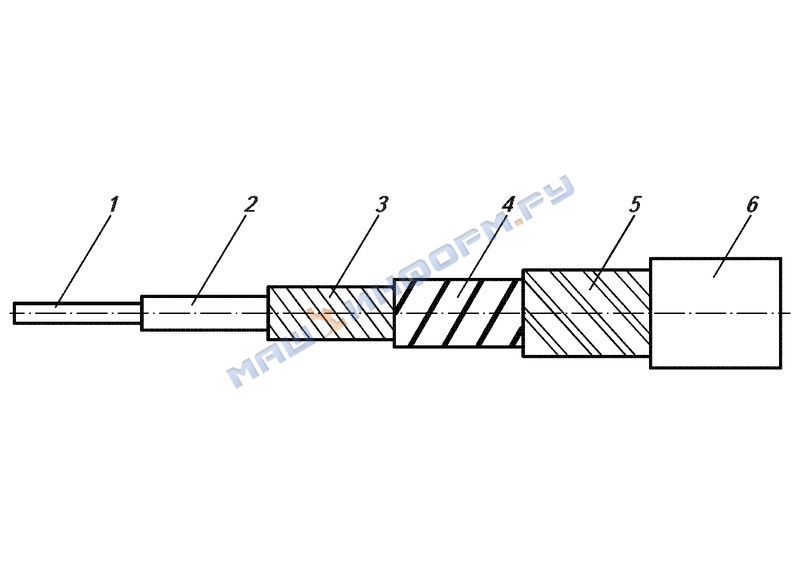

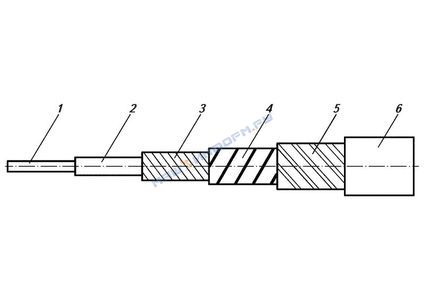

Радиочастотный кабель марки РК75-44-17:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - экран;
5 - обмотка;
6 - оболочка
Строительная длина кабеля не менее 100 м.
Минимальная длина маломерных отрезков не менее 25 м.
