Кабель радиочастотный марки РК 75-4-73
Общие сведения
Кабель предназначен для передачи и приема радиосигналов. РК75-4-73:
РК - радиочастотный коаксиальный кабель;
75 - волновое сопротивление 75 Ом;
4 - диаметр по изоляции 4,6 мм;
7 - высокой теплостойкости;
3 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура при эксплуатации 85°С, допускается одноразовое воздействие температуры 600°С в течение времени до 2,5 ч без дальнейшего использования кабеля.
Пониженная температура:
При приемке и поставке:
В фиксированном состоянии - минус 196°С, при которой допускается изгибать кабель, - минус 60°С.
На период эксплуатации и хранения:
В фиксированном состоянии - минус 196°С, при которой допускается изгибать кабель, - минус 60°С.
Смена температур от минус 196 до 85°С.
Пониженное атмосферное давление 0,133 кПа (1 мм рт. ст.).
Повышенное атмосферное давление 300 кПа (2 260 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре до 35°С;
допускается одноразовое воздействие паров кипящей воды в течение времени до 2,5 ч.
Кабель стоек к воздействию вибрации, механических ударов одиночного и многократного действия, линейных нагрузок, акустического шума.
Кабель выпускается в климатическом исполнении УХЛ.
Кабель соответствует требованиям ТУ 16-705. 468-87 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.705.468-87,ГОСТ 11326.0-78
Волновое сопротивление, Ом: при приемке и поставке - 75+5
на период эксплуатации и хранения - 75+5
Коэффициент затухания при частоте 1 ГГц, дБ/м, не более: при приемке и поставке - 0,8
на период эксплуатации и хранения - 1,0
Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ: при приемке и поставке - 1,0
на период эксплуатации и хранения - 1,0
Электрическая емкость, пФ/м (справочное) - 65
Коэффициент укорочения длины волны (справочная) - 1,45
Сопротивление внешнего проводника постоянному току, мОм/м - 15
Минимальная наработка, ч: при температуре 85°С - 30 000
при температуре 600°С - 2,5
Минимальный срок сохраняемости, лет - 15
Минимальный срок службы, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и их размеры |
| Внутренний проводник | Медная посеребренная проволока номинальным диаметром 0,85 мм |
| Изоляция | Полувоздушная; обмотка кварцевыми нитями, оплетка стеклянными нитями; номинальный диаметр по изоляции 4,6 мм |
| Внешний проводник | Медная сварная гофрированная спирально трубка из ленты номинальной толщиной 0,2 мм; шаг гофра (1,7±0,2) мм; наружный диаметр кабеля (6,2±0,3) мм |

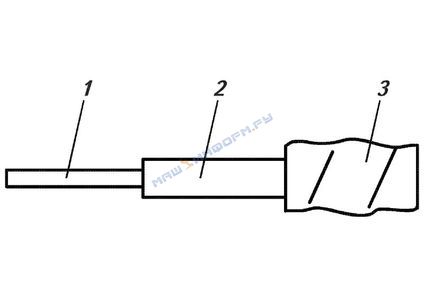

Конструктивные элементы кабеля марки РК75-4-73:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник
Строительная длина кабеля не менее 6 м. Минимальная длина маломерных отрезков 2 м.
Расчетная масса 1 км кабеля 64,8 кг.
