Кабель радиочастотный марки РК 75-4-39
Общие сведения
Кабель предназначен для передачи и приема радиосигналов, импульсов и цифровой информации, применяется для межблочного монтажа в системах управления и передачи информации между разнесенными в пространстве объектами.
Структура условного обозначения
РК 75-4-39:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции, мм;
3 - полувоздушная изоляция обычной теплостойкости;
9 - порядковый номер разработки.
Условия эксплуатации
Пониженная рабочая температура:
при приемке и поставке:
в фиксированном состоянии минус 60°С;
при которой допускается изгибать кабель минус 50°С.
На период эксплуатации и хранения:
в фиксированном состоянии минус 60°С;
при которой допускается изгибать кабель минус 30°С.
Максимальная рабочая температура 85°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 1,133·10-6 кПа (10-7 мм рт.ст.).
Повышенное атмосферное давление до 300 кПа (2256 мм рт.ст.).
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении - 140 мм, при монтаже при температуре 5°С и выше - 100 мм, ниже 5°С - 170 мм.
Кабель устойчив к воздействию солнечного излучения, инея с последующим оттаиванием, соляного тумана, динамической пыли, плесневых грибов, минерального масла, соленой воды, бензина, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабель соответствует требованиям ТУ 16-505.980-82.
Нормативно-технический документ
ТУ 16-505.980-82
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3,5 на период эксплуатации и хранения - 75+6 Коэффициент затухания при частоте 15 ГГц, дБ/м, не более: при приемке и поставке - 2,7 на период эксплуатации и хранения - 4,05 Электрическое сопротивление изоляции, ТОм·м, не менее - 5 Сопротивление связи, мОм/м, не более - 3 Испытательное напряжение частотой 50 Гц изоляции, кВ - 1 Электрическая емкость, пФ/м - 60 Коэффициент укорочения длины волны - 1,19 Минимальная наработка, ч - 10 000 из них при температуре: 85°С - 3000 до 60°С - 5000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры указаны на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных посеребренных проволок номинальным диаметром 0,37 мм; номинальный диаметр проводника 1,11 мм |
| Изоляция | Полувоздушная, полиэтилен низкой плотности; кордель диаметром 1,1 мм; поверх корделя – трубка, толщина стенки 0,64 мм; диаметр по изоляции (4,6±0,3) мм |
| Внешний проводник | Три оплетки; первая оплетка из медных посеребренных проволок номинальным диаметром 0,15 мм; плотность оплетки не менее 96%; угол оплетки не менее 50 ° ; вторая оплетка из медных проволок номинальным диаметров 0,15 мм; плотность оплетки не менее 96%, угол оплетки не менее 45 ° ; третья оплетка из медных проволок номинальным диаметром 0,15 мм; плотность оплетки не менее 88–92%; угол оплетки не менее 50–60 ° |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля (8,4±6) мм |

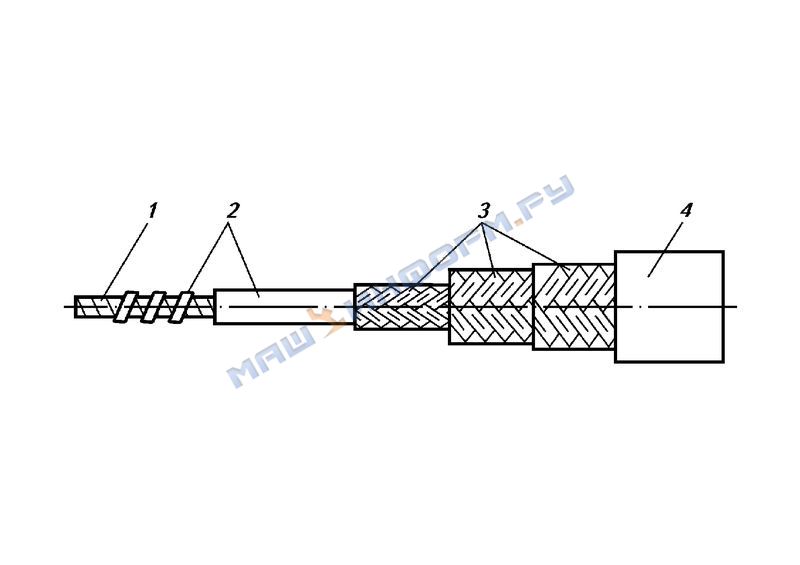

Кабель радиочастотный марки РК 75-4-39:
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 20 м.
Расчетная масса 1 км кабеля 131 кг.
