Кабель радиочастотный марки РК 75-4-25
Общие сведения
Кабель предназначен для передачи и приемки радио- и видеосигналов.
Кабель удовлетворяет требованиям ГОСТ 11326.0-78. РК75-4-25:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции 4,6 мм;
2 - изоляция сплошная фторопластовая;
5 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 200°С.
Пониженная рабочая температура в фиксированном состоянии минус 150°С, при изгибах минус 40°С.
Смена температуры от минус 40 до 200°С.
Пониженное атмосферное давление до 0,133.10-6 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба: при транспортировании и хранении 300 мм, при монтаже при температуре 5°С и выше 75 мм, ниже 5°С 150 мм.
Кабель устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина, вибрационных, ударных и линейных нагрузок, акустических шумов; стоек к динамическому воздействию пыли.
Кабель выпускается в климатическом исполнении В по ГОСТ 15.150-69.
Кабель соответствует ТУ 16-505.966-82.
Нормативно-технический документ
ТУ 16.505.966-82
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3 на период эксплуатации и хранения - 75+5 Коэффициент затухания при частоте 0,6 ГГц, - дБ/м, не более: при приемке и поставке - 0,22 на период эксплуатации и хранения - 0,39 Сопротивление связи, МОм/м, не более - 0,03 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 2,5 Испытательное напряжение частотой 50 Гц изоляции, кВ - 5 Электрическая емкость, пФ/м - 65 Коэффициент укорочения длины волны - 1,4 Электрическое сопротивление изоляции, МОм.м, не менее - 5000 Минимальная наработка при температуре 200°С, ч - 10000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
| Элемент | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 0,9 мм |
| Изоляция | Сплошная, обмотка из пленки фторопласта-4, диаметр по изоляции 4,6±0,2 мм |
| Внешний проводник | Медная сварная гофрированная спиралью трубка наружным диаметром 6,3±0,2 мм из ленты номинальной толщиной 0,3 мм; шаг гофра 2,4±0,2 мм; глубина гофра 0,5±0,2 мм |
| Оболочка | Фторопласт-4 МБ; наружный диаметр кабеля 7,1±0,4 мм |

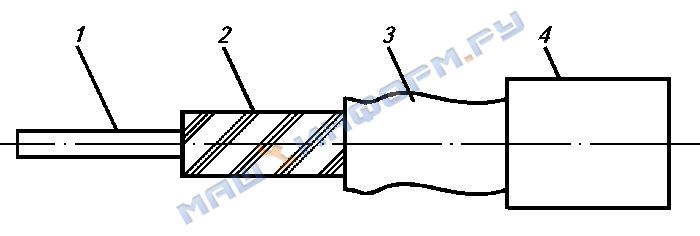

Конструктивные элементы радиочастотного кабеля марки РК75-4-25
1 - внутренний проводник;
2 - изоляция;
3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 20 м.
Минимальная длина маломерных отрезков 5 м.
