Кабель радиочастотный марки РК 75-4-113
Общие сведения
Кабель используется в качестве абонентского в системах кабельного телевидения.
Структура условного обозначения
РК75-4-113:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции 4,6 мм;
1 - изоляция сплошная полиэтиленовая;
13 - порядковый номер разработки.
Условия эксплуатации
Максимальная рабочая температура 50°С.
Пониженная температура при эксплуатации в фиксированном состоянии минус 50°С, при монтажных изгибах минус 30°С.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 150 мм, при монтаже при температуре 5°С и выше - 70 мм, ниже 5°С - 170 мм; одноразовый при температуре выше 5°С - 35 мм.
Кабель выпускается в климатическом исполнении УХЛ и категории размещения 3 по ГОСТ 15150-69.
Кабель соответствует ТУ 16-705.337-84 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.705.337-84,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3 на период эксплуатации и хранения - 75+5 Коэффициент затухания при частоте 0,2 ГГц, дБ/м, не более: при приемке и поставке - 0,15 на период эксплуатации и хранения - 0,17 Сопротивление связи, мОм/м, не более - 20,0 Электрическая емкость, пФ/м - 67 Коэффициент укорочения длины волны - 1,5 Сопротивление изоляции, МОм·м, не менее - 5000 Минимальный срок службы, лет - 20
Конструкция и принцип действия
Конструктивные элементы кабеля и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Медная проволока номинальным диаметром 0,8 мм |
| Изоляция | Сплошная, из полиэтилена низкой плотности; диаметр по изоляции 4,6±0,2 мм |
| Внешний проводник | Медная гофрированная фольга номинальной толщиной 0,05 мм, наложенная с перекрытием продольно оси кабеля; медная проволока номинальным диаметром 0,3 мм, проложенная продольно |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля 7,0±0,4 мм |

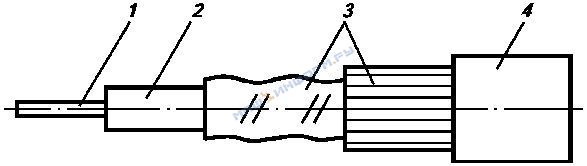

Кабель радиочастотный марки РК75-4-113:
1 - внутренний проводник; 2 - изоляция; 3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 100 м. Минимальная длина маломерных отрезков 15 м.
