Кабель радиочастотный марки РК 75-4-112
Общие сведения
Кабель предназначен для передачи и приема радиосигналов и импульсов, применяется в системах радиосвязи и радиолокации, электронике, вычислительной технике и т.п.
Структура условного обозначения
РК75-4-112:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции 4,6 мм;
1 - изоляция сплошная полиэтиленовая;
12 - порядковый номер разработки.
Условия эксплуатации
Максимальная рабочая температура 85°С.
Пониженная температура:
При приемке и поставке в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 40°С.
На период эксплуатации и хранения в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 0,67 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при транспортировании и хранении 100 мм, при монтаже при температуре 5°С и выше - 50 мм, ниже 5°С - 100 мм.
Кабель устойчив к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, соленой воды, бензина, вибрационных, ударных и линейных нагрузок, к динамическому воздействию пыли.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-705.221-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.705.221-81,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3 на период эксплуатации и хранения - 75+5 Коэффициент затухания, дБ/м, не более: при приемке и поставке при частоте: 0,2 ГГц - 0,2 3,0 ГГц - 1,1 на период эксплуатации и хранения при частоте 3,0 ГГц - 2,3 Сопротивление связи, мОм/м, не более - 3 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 2 Испытательное напряжение изоляции частотой 50 Гц, кВ - 5 Испытательное напряжение частотой 50 Гц обмотки из полиэтиленовых лент между двумя оплетками, кВ - 0,1 Электрическая емкость, пФ/м - 67 Коэффициент укорочения длины волны - 1,52 Электрическое сопротивление изоляции, МОм·м, не менее - 5000 Минимальная наработка, ч - 10000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабеля и его размеры приведены на рисунке и в таблице.
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Для кабеля РК75-1-13: семь посеребренных проволок из сплава БрХЦрК номинальным диаметром 0,06 мм; номинальный диаметр проводника 0,18 мм. |
| Изоляция | Сплошная из полиэтилена низкой плотности; диаметр по изоляции 1,0±0,1 мм |
| Внешний проводник | Для кабеля РК75-1-13: оплетка из медных посеребренных проволок номинальным диаметром 0,08 мм; плотность оплетки 75–85%; угол оплетки не менее 60 ° . Для кабеля РК75-1-13-Н: |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; |

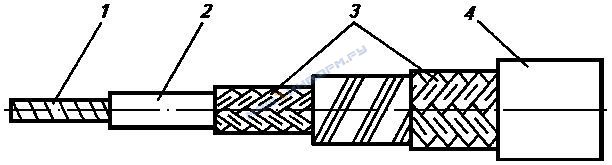

Кабель радиочастотный марки РК75-4-112:
1 - внутренний проводник; 2 - изоляция; 3 - внешний проводник;
4 - оболочка
Строительная длина кабеля не менее 30 м.
