Кабель радиочастотный марки РК 75-4-110
Общие сведения
Кабель предназначен для передачи и приема радиосигналов и импульсов, применяется в системах радиосвязи, радиолокации, электроники и т.п. РК 75-4-110:
РК - кабель радиочастотный коаксиальный;
75 - номинальное волновое сопротивление, Ом;
4 - номинальный диаметр по изоляции 4,6 мм;
1 - изоляция сплошная полиэтиленовая;
10 - номер разработки.
Условия эксплуатации
Максимальная рабочая температура 85°С.
Пониженная температура: при приемке и поставке в фиксированном состоянии минус 60°С; в условиях монтажных изгибов минус 40°С; на период эксплуатации и хранения в фиксированном состоянии минус 60°С, в условиях монтажных изгибов минус 30°С.
Смена температур от минус 60 до 85°С.
Пониженное атмосферное давление до 0,67 кПа.
Повышенное атмосферное давление до 300 кПа.
Относительная влажность воздуха до 98% при температуре до 35°С.
Минимальный радиус изгиба при монтаже при температуре 5°С и выше - 40 мм, ниже 5°С - 70 мм.
Кабель стоек к воздействию специальных факторов, инея с последующим оттаиванием, солнечного излучения, соляного тумана, плесневых грибов, минерального масла, бензина, соленой воды, пыли, вибрационных, ударных и линейных нагрузок.
Выпускается в климатическом исполнении В по ГОСТ 15150-69.
Кабель соответствует ТУ 16-505.858-81 и ГОСТ 11326.0-78.
Нормативно-технический документ
ТУ 16.505.858-81,ГОСТ 11326.0-78
Технические характеристики
Волновое сопротивление, Ом: при приемке и поставке - 75+3 на период эксплуатации и хранения - 75+5 Коэффициент затухания при частоте 3 ГГц, дБ/м, не более - 1,9 Сопротивление связи, мОм/м, не более - 200 Испытательное напряжение частотой 50 Гц изоляции, кВ - 5 Напряжение начала внутренних разрядов в изоляции при частоте тока 50 Гц, кВ, не менее - 2 Электрическая емкость, пФ/м - 67 Электрическое сопротивление изоляции, МОм·м, не менее - 5 000 Коэффициент укорочения длины волны - 1,52 Минимальная наработка, ч - 10 000 Минимальный срок службы, лет - 15 Минимальный срок сохраняемости, лет - 15
Конструкция и принцип действия
Конструктивные элементы кабелей и их размеры приведены на рисунке и в таблице.
Таблица
| Наименование элемента | Конструктивные данные и размеры |
| Внутренний проводник | Семь медных проволок номинальным диаметром 0,26 мм; номинальный диаметр проводника 0,78 мм |
| Изоляция | Сплошная из полиэтилена низкой плотности; промазка поверхности пастой на основе кремнийорганической жидкости; диаметр по изоляции 4,6±0,15 мм |
| Внешний проводник | Оплетка из медных проволок номинальным диаметром 0,15 мм; плотность оплетки 88–92%; угол оплетки 50–60 ° |
| Оболочка | Светостабилизированный полиэтилен низкой плотности; наружный диаметр кабеля 7,0(±0,25) мм |

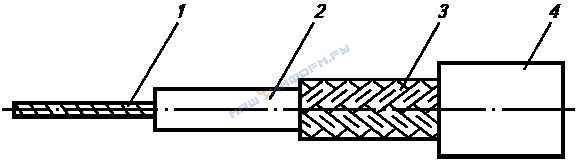

Кабель марки РК 75-4-110:
1 - внутренний проводник; 2 - изоляция;
3 - внешний проводник; 4 - оболочка
Строительная длина кабеля не менее 20 м.
